Guide de sélection des pompes rotatives : paramètres clés, normes industrielles et analyse de cas d'application multisectorielle

Dans le domaine du transport de fluides complexes dans la production industrielle, les pompes à lobes rotatifs, avec leur principe de transport volumétrique unique, deviennent progressivement l'équipement préféré pour le transport de fluides à haute viscosité, particulaires et sensibles au cisaillement. Cependant, l'inefficacité, l'usure des équipements et même les accidents de production causés par une mauvaise sélection restent des problèmes auxquels de nombreuses entreprises sont confrontées. Cet article analysera systématiquement la logique de base de la sélection des pompes rotatives, depuis l'analyse des paramètres clés, l'application des normes internationales, le processus de sélection en huit étapes, jusqu'à quatre cas pratiques majeurs de l'industrie et cinq directives pour éviter les piqûres, pour vous fournir un ensemble de méthodologies de sélection pratiques qui peuvent être mises en œuvre.

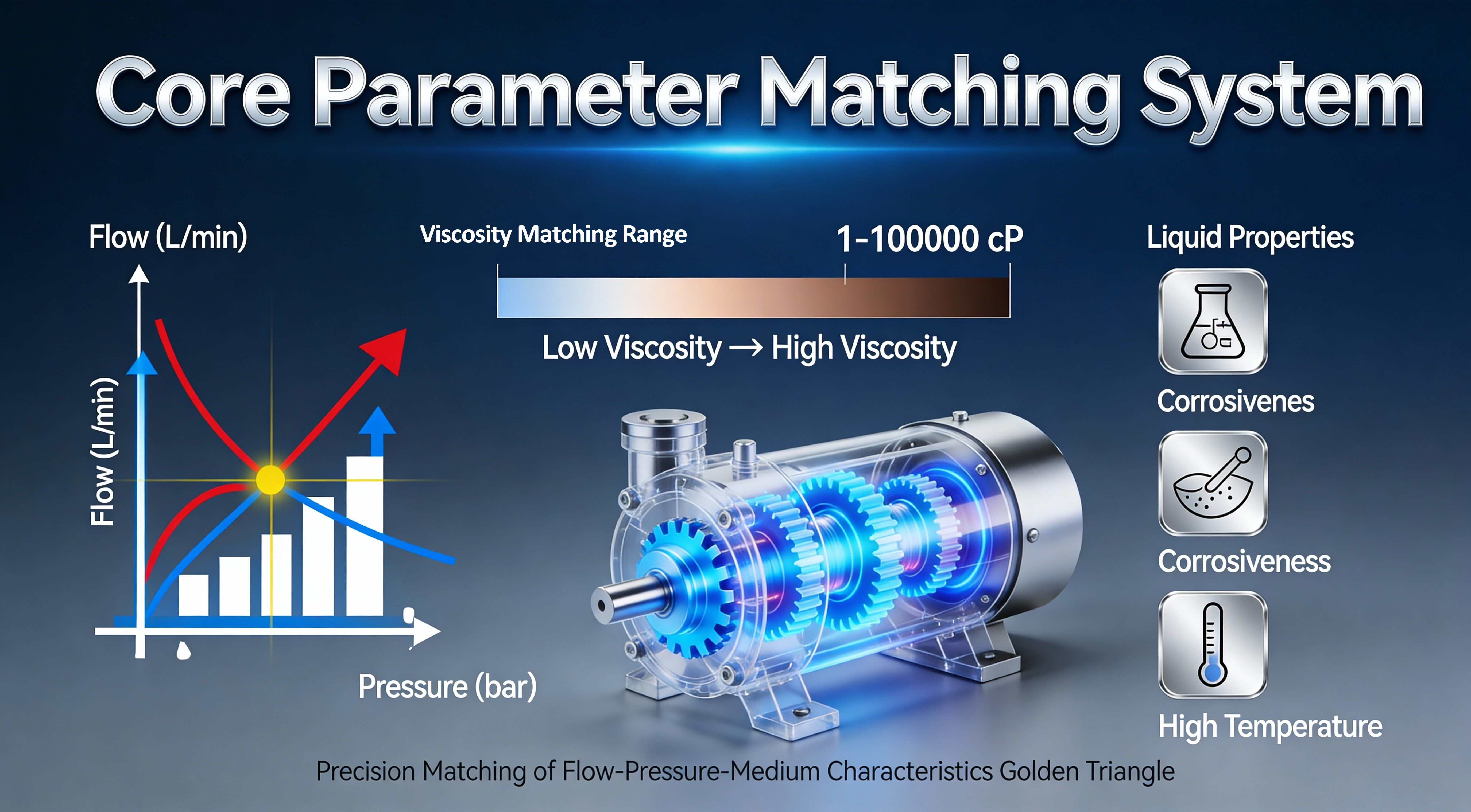

01. Paramètres de base pour la sélection des pompes rotatives : une prise en compte complète du débit à la viscosité.

L'adaptation dynamique du débit et de la pression est la principale étape de la sélection de la pompe. Le débit (Q) d'une pompe rotative est généralement exprimé en mètres cubes par heure (m³/h) ou en litres par minute (L/min) et doit être calculé avec précision en fonction du cycle de production réel. Par exemple, lorsqu'une usine de transformation alimentaire transfère de la pâte de tomate d'une viscosité d'environ 8 000 cP et que la ligne de remplissage fonctionne à une cadence de 50 bouteilles par minute avec un volume de remplissage de 200 ml par bouteille, le débit théorique requis est d'environ 6 m³/h. Lors du choix pratique d'une pompe, une marge de sécurité supplémentaire de 10 à 20 % doit être réservée pour tenir compte des fluctuations de fonctionnement et des pertes du système.



La détermination de la hauteur manométrique (H) ou de la pression de fonctionnement (P) doit prendre en compte plusieurs facteurs, notamment les pertes par frottement du pipeline, la hauteur de levage verticale et la contre-pression globale du système. Dans une raffinerie

La plage de compatibilité de viscosité détermine directement la sélection du type de pompe. Les pompes rotatives offrent une capacité de gestion de la viscosité nettement supérieure à celle des pompes centrifuges, couvrant généralement une large plage allant de 1 cP (par exemple, eau) jusqu'à 1 000 000 cP (par exemple, plastiques fondus). Par exemple, dans une usine de traitement d'algues à Qingdao, une boue d'algues d'une viscosité d'environ 50 000 cP était initialement transportée à l'aide d'une pompe centrifuge, ce qui entraînait un débit insuffisant. Après l'avoir remplacée par une pompe rotative à lobes, l'efficacité de fonctionnement globale a augmenté d'environ 40 %.

Il est également important de noter que la viscosité dépend fortement de la température. Par exemple, le miel a une viscosité d'environ 7 000 cP à 20°C, qui peut être réduite à environ 1 000 cP lorsqu'il est chauffé à 60°C. Par conséquent, lors de la sélection de la pompe, la viscosité réelle du fluide dans des conditions de température de fonctionnement réelles doit être clairement définie pour garantir une adaptation précise et fiable de l'équipement.

Les caractéristiques des fluides constituent la base essentielle du choix des matériaux. Lorsque la teneur en matières solides dépasse 5 % ou que la taille des particules est supérieure à 3 mm, des matériaux de rotor résistants à l'usure tels que la fonte à haute teneur en chrome ou l'acier inoxydable duplex doivent être sélectionnés. Dans les applications pharmaceutiques, telles que le transfert de solution de vaccin en vrac, les pièces en contact avec le fluide de la pompe sont généralement fabriquées en acier inoxydable 316L avec une surface intérieure électropolie (Ra ≤ 0,4 μm) pour répondre aux exigences de la FDA 21 CFR Part 177.

Dans une usine chimique de la province d'Anhui, les eaux usées contenant environ 10 % d'acide sulfurique étaient acheminées à l'aide d'une pompe en acier inoxydable standard. En raison d'une prise en compte insuffisante de la compatibilité des matériaux, le corps de la pompe a subi de la corrosion et des fuites au cours des trois mois de fonctionnement. Après avoir remplacé les composants mouillés par un alliage de titane, la durée de vie a été prolongée à environ deux ans.

2. Interprétation des normes industrielles : des réglementations nationales à la certification internationale

GB/T 44045-2024, la dernière norme nationale pour les pompes rotatives utilisées dans l'industrie pétrolière et pétrochimique chinoise, est officiellement entrée en vigueur le 1er décembre 2024, remplaçant plusieurs normes auparavant fragmentées. Cette norme spécifie clairement les exigences techniques pour différents types de pompes, notamment les pompes à engrenages, les pompes à vis et les pompes à lobes.

Selon les méthodes d'essai de performance décrites à l'annexe A, l'écart de débit admissible ne doit pas dépasser ±5 %, l'écart de hauteur de charge doit être inférieur à ±3 % et le taux de fuite du joint doit être limité à 5 mL/h maximum. Il convient de noter en particulier que l'article 6.4 de la norme impose l'utilisation de garnitures mécaniques doubles pour les systèmes d'étanchéité. Cette exigence est déjà devenue un critère d'acceptation obligatoire dans les projets de modernisation des pompes de transfert de pétrole brut dans les champs pétrolifères du nord de la Chine.

L'ISO 14847:1999 fournit un cadre plus général et applicable au niveau international pour les exigences techniques des pompes volumétriques rotatives. Le chapitre 5, intitulé « Applicabilité », souligne que la conception de la pompe doit prendre en compte les conditions de fonctionnement telles que la température ambiante (–20°C à 40°C) et l'altitude d'installation (≤ 1 000 m au-dessus du niveau de la mer).

Après avoir obtenu la certification selon cette norme, les pompes à lobes de la série Tornado® T1 fabriquées par la société allemande NETZSCH ont atteint une augmentation de 15 % de leur part de marché au sein des usines européennes de transformation des aliments. En Chine, des organisations telles que le Hefei General Machinery Research Institute ont participé à la révision de cette norme, permettant au GB/T 44045-2024 d'atteindre une compatibilité de plus de 90 % avec les normes internationales.

La certification hygiénique est une condition obligatoire d’entrée sur le marché pour les industries alimentaires et pharmaceutiques. Les normes sanitaires 3-A exigent que toutes les surfaces en contact avec le produit aient une rugosité de surface ne dépassant pas 0,8 μm et adoptent une conception sans crevasses pour éliminer les zones mortes. La certification EHEDG, quant à elle, vérifie la nettoyabilité grâce à des tests de classe EL.

Les pompes sanitaires à lobes rotatifs fabriquées par SHANGHAI JUSH Pump Co., Ltd. ont obtenu avec succès les deux certifications. Grâce à leur conception de rotor à lobes à deux ailes, les forces de cisaillement sont réduites d'environ 30 %. Dans une application dans une usine de transformation de yaourt, cette amélioration de la conception a augmenté les taux de survie des probiotiques de 82 % à 95 %, démontrant ainsi d'excellentes performances dans la manipulation de produits sensibles au cisaillement.

3. Méthode de sélection en huit étapes : processus décisionnel systématisé

La fiche technique des conditions d’exploitation doit documenter de manière exhaustive tous les paramètres critiques.

Dans un projet de traitement des boues municipales entrepris par une société d'ingénierie environnementale, la sélection initiale de la pompe a échoué en raison de l'omission d'une condition de fonctionnement extrême dans laquelle la teneur en matières solides augmentait de 20 % à 35 %, entraînant un colmatage fréquent de la pompe à vis excentrée initialement sélectionnée.

Une fiche technique sur les conditions de fonctionnement standardisées doit inclure les informations de base suivantes : nom du fluide (y compris les noms courants et chimiques), débits maximum/normal/minimum, pression d'aspiration, pression de refoulement, plage de température de fonctionnement, viscosité (à 25 °C et à la température de fonctionnement réelle), teneur en solides et taille des particules, classification de corrosion, exigences hygiéniques et un total de 12 paramètres techniques essentiels pour garantir une sélection précise et fiable de la pompe.

Étape 2 : Sélection préliminaire du type de pompe en fonction des caractéristiques du fluide

La sélection initiale du type de pompe doit être basée sur les propriétés spécifiques du fluide transporté. Pour les fluides à haute viscosité (> 1 000 cP), les pompes à lobes ou les pompes à vis sont généralement préférées. Les fluides contenant des fibres (comme la liqueur noire des usines de papier) sont mieux traités par les pompes à turbine flexible. Dans les applications hygiéniques, les options de pompes se limitent généralement aux pompes à lobes ou aux pompes à double vis pour répondre à des exigences sanitaires strictes.

Dans une usine de transformation de chocolat de la province du Zhejiang, où la viscosité du produit atteignait environ 60 000 cP, cette étape de sélection a conduit à l'élimination des pompes à engrenages. La solution finale était une pompe à lobes rotatifs à chemise avec isolation thermique, empêchant efficacement la solidification et le blocage du chocolat pendant le fonctionnement.

Étape 3 : La correspondance des matériaux nécessite une référence aux manuels de corrosion.

L'acier inoxydable 316L convient aux environnements légèrement corrosifs avec un pH de 4 à 10 ; L'Hastelloy C276 peut résister à l'acide chlorhydrique concentré ; Le revêtement PTFE convient aux milieux fortement oxydants. Une usine de pesticides de la province du Jiangsu a utilisé un corps de pompe Hastelloy pour transporter la liqueur mère de glyphosate (pH 2-3, contenant du chlore), et la durée de vie était trois fois plus longue que celle de l'acier inoxydable 316L.

Étape 4 : La vérification de la courbe de performances est cruciale pour éviter « une ingénierie excessive d'un véhicule sous-dimensionné ».

Reportez les points de fonctionnement calculés (Qe, He) sur la courbe de performance fournie par le fabricant en vous assurant qu'ils se situent dans la zone de haut rendement (rendement ≥ 75 %). Une usine chimique du Shandong n'a pas réussi à réaliser cette étape lors de la sélection du modèle, ce qui a entraîné une efficacité opérationnelle réelle de seulement 52 %, entraînant une surcharge chronique du moteur. Après avoir remplacé le moteur par un modèle plus compatible, des économies d'électricité annuelles de 120 000 kWh ont été réalisées.

Étape 5 : L’optimisation de la vitesse de rotation affecte le cisaillement et l’usure.

Les supports à haute viscosité doivent utiliser des vitesses de rotation faibles (par exemple 300 tr/min). Dans une usine de cosmétiques, lors du transport de crème pour le visage (viscosité 100 000 cP), la réduction de la vitesse de rotation de 600 tr/min à 200 tr/min a réduit l'écart type de la distribution granulométrique du produit de 15 μm à 8 μm. Pour les supports contenant des particules, la vitesse linéaire doit être contrôlée à ≤8 m/s pour réduire l'usure.

Étape 6 : La conception du système d’étanchéité doit prendre en compte plusieurs facteurs.

Les garnitures mécaniques à une extrémité conviennent aux conditions de travail ordinaires ; pour les fluides toxiques, des joints à double extrémité avec systèmes de rinçage sont utilisés ; les joints magnétiques atteignent zéro fuite. Une usine chimique de la province du Hebei utilise des joints à double extrémité standard API 682 avec rinçage Plan 53A lors du transport d'acrylonitrile (hautement toxique), et les fuites annuelles sont contrôlées en dessous de 0,5 L.

Étape 7 : Le choix de la méthode d'installation doit être pris en compte en fonction des conditions d'espace.

L'installation horizontale est pratique pour la maintenance et convient aux salles de pompage spacieuses ; l'installation verticale permet d'économiser 40 % de l'espace au sol. Après qu'un navire ait choisi une pompe à came verticale, le taux d'utilisation de l'espace a été considérablement amélioré. Il convient de noter que les pompes verticales ont des exigences plus élevées en matière de rigidité des fondations et qu’une analyse des vibrations est nécessaire.

Étape 8 : La comptabilité analytique doit se concentrer sur l’ensemble du cycle de vie.

Une usine automobile a initialement choisi une pompe à engrenages produite dans le pays (120 000 yuans) en raison de son prix, mais le coût annuel moyen de maintenance a atteint 50 000 yuans. Plus tard, ils ont opté pour une pompe à double vis importée (350 000 yuans), réduisant ainsi le coût annuel moyen de maintenance à 12 000 yuans, ce qui a entraîné une baisse du coût total sur trois ans. La comptabilité analytique doit inclure : le prix d’achat, la consommation d’énergie, les pièces de rechange, la main d’œuvre de maintenance et les pertes dues aux temps d’arrêt.

04. Cas d'application multi-industriels : stratégie de sélection basée sur des scénarios

Les principales exigences de l’industrie agroalimentaire sont l’hygiène et un faible cisaillement. Une usine de confiture de Shanghai utilise une pompe à lobes rotatifs en acier inoxydable 316L pour transporter de la confiture de fraises (contenant des particules de pulpe de fruit de 8 mm). Le rotor présente une conception de dents spéciale pour garantir un taux d'intégrité de la pulpe du fruit ≥95 %. Cette pompe utilise le nettoyage en ligne CIP (Clean-In-Place), réduisant le temps de nettoyage de 2 heures à 30 minutes par cycle de nettoyage, répondant ainsi aux exigences de la norme GB 12695-2016 pour les matériaux en contact avec les aliments.

L'industrie pharmaceutique a des exigences strictes en matière de stérilité et de précision. Une usine de vaccins à Pékin utilise une pompe à lobes rotatifs avec fonction SIP (Self-Installation Injection) pour transporter des vaccins inactivés. Le système d'étanchéité utilise un matériau EPDM, qui peut résister à une stérilisation à la vapeur de 134 ℃. Sa précision de contrôle de débit atteint ±0,5 %, garantissant que l'écart du principe actif dans chaque lot de vaccin est ≤2 %, répondant aux exigences de l'annexe 1 des BPF pour les produits pharmaceutiques stériles.

La clé de l’industrie de la protection de l’environnement est l’anti-colmatage et la résistance à l’usure. Une usine de traitement des eaux usées de Shenzhen a utilisé une pompe à rotor à cames de type coupant pour traiter les boues contenant du sable (teneur en matières solides de 25 %, diamètre des particules de 2 à 5 mm). Un dispositif de pré-broyage pulvérisait les grosses particules jusqu'à moins de 1 mm. La pompe a fonctionné pendant 18 mois sans colmatage, prolongeant ainsi le cycle de maintenance de cinq fois par rapport à la pompe à vis d'origine.

Dans l’industrie chimique, la résistance à la corrosion et la stabilité sont primordiales. Une usine de teinture du Liaoning a utilisé une pompe Hastelloy C276 pour transporter une solution d'anthraquinone (température 120 ℃, pH 13), avec une garniture mécanique à soufflet métallique. Il a fonctionné en continu pendant 8 000 heures sans panne, dépassant largement les 6 000 heures contractuellement convenues.

05. Erreurs de sélection courantes et lignes directrices pour les éviter

Erreur 1 : Sélectionner une pompe uniquement en fonction du débit. Une usine de peinture, lors du transport de peinture au latex (viscosité 5 000 cP), a sélectionné un modèle de pompe basé uniquement sur un débit de 20 m³/h, ignorant l'effet de la viscosité, ce qui a abouti à un débit réel de seulement 12 m³/h. La bonne approche consiste à demander au fabricant des courbes de correction des performances pour différentes viscosités, ou à fournir directement un tableau de conversion viscosité-débit.

Erreur 2 : Ignorer les conditions de transport mixte gaz-liquide. Dans les champs pétrolifères, lors du transport du gaz et du liquide associés, si la teneur en gaz dépasse 10 %, une pompe rotative spéciale avec fonction de séparation gaz-liquide est requise. Un champ pétrolifère du Xinjiang n’a initialement pas pris en compte ce facteur, ce qui a entraîné de fréquentes cavitations des pompes. Après son remplacement par une pompe à vis avec chambre tampon, le fonctionnement s'est stabilisé.

Erreur 3 : Poursuivre excessivement les marques importées. Une brasserie, lors du transport d'extrait de malt, a proposé 800 000 yuans pour une pompe importée, tandis qu'une pompe à came sanitaire nationale (350 000 yuans) était certifiée EHEDG, et ses performances étaient identiques après 3 ans de fonctionnement réel. Pour des conditions d’exploitation non extrêmes, il est recommandé de privilégier les marques nationales disposant de certifications équivalentes.

**Idée fausse 4 :** Sélection inappropriée de la méthode de scellement. Une usine chimique utilisant une garniture mécanique standard pour le transport d’huile caloporteuse à haute température (300 ℃) a connu des fuites fréquentes. Son remplacement par un joint à soufflet métallique et l'ajout d'un système de quench ont prolongé la durée de vie du joint de 1 mois à 12 mois.

**Idée fausse 5 :** Ignorer l'espace d'installation et de maintenance. Un atelier utilisant une pompe compacte en raison d'un espace limité a nécessité le démontage de l'ensemble de la canalisation et l'arrêt de la pompe pendant 8 heures lors du remplacement de la garniture mécanique. Un espacement d'installation raisonnable doit répondre aux exigences suivantes : ≥1,5 fois la longueur de la pompe avant la pompe, ≥0,8 mètres du côté de la pompe et ≥1,2 mètres au-dessus de la pompe.
