Pompe centrifuge à aspiration finale à un étage IS : une solution complète de pompe industrielle à haut rendement et à économie d'énergie

La pompe centrifuge à aspiration finale à un étage de la série IS constitue l'une des solutions de pompes industrielles les plus fiables, les plus efficaces et les plus largement adoptées sur les marchés mondiaux. Conçue conformément aux normes ISO2858, la pompe IS offre d'excellentes performances hydrauliques, une stabilité structurelle supérieure et une rentabilité élevée, ce qui en fait un choix privilégié pour l'approvisionnement en eau municipale, la circulation industrielle, les systèmes CVC des bâtiments et l'irrigation agricole.

Ses avantages caractéristiques (rendement élevé, faible consommation d'énergie, maintenance facile et longue durée de vie) positionnent la pompe IS comme un équipement de traitement de fluides essentiel pour les installations de fabrication, les projets d'infrastructure et les applications commerciales. Cet article complet explore ses caractéristiques techniques, ses principes de fonctionnement, ses spécifications de performances, ses scénarios d'application, ses directives de sélection et ses avantages concurrentiels sur le marché.

1. Présentation du produit

1.1 Qu'est -ce qu'une pompe centrifuge à aspiration finale à un étage IS?

La pompe IS est une pompe centrifuge horizontale, à aspiration unique et à un étage, conçue pour l'eau propre ou les liquides ayant des propriétés similaires. Cette structure offre un fonctionnement silencieux, fluide et des exigences de maintenance minimales.

1.2 Principales caractéristiques de performance

• Efficacité de pompage élevée

• Structure hydraulique économe en énergie

• Conception robuste et durable

• Faible bruit et fonctionnement stable

• Entretien facile (conception extractible vers l'arrière)

• Longue durée de vie

• Large plage de débit/hauteur

• La normalisation ISO garantit la compatibilité

2. Conception structurelle et avantages mécaniques

La pompe IS intègre plusieurs optimisations techniques pour garantir la stabilité des performances et une forte fiabilité mécanique.

2.1 Conception structurelle avec retrait arrière

Cette fonctionnalité permet :

• Entretien de la roue, de l'arbre et des roulements sans retirer les canalisations d'entrée/sortie

• Temps d'arrêt de service réduits

• Coût de maintenance réduit

Cette conception est particulièrement utile dans les installations industrielles où les pipelines sont complexes.

2.2 Roue fermée à haut rendement

La turbine est moulée avec précision et équilibrée dynamiquement pour répondre aux normes ISO. Les avantages comprennent :

• Efficacité hydraulique supérieure

• Réduction des pertes d'énergie dues aux turbulences

• Résistance à l'usure prolongée

• Débit stable

2.3 Arbre de pompe haute résistance

Fabriqué en acier au carbone de haute qualité ou en acier inoxydable :

• Haute rigidité

• Déviation minimale

• Rotation stable à des vitesses élevées

Cela garantit un couplage fluide avec le moteur et réduit l'usure des roulements.

2.4 Système de roulement

La pompe adopte :

• Roulements robustes importés

• Conception réduisant le bruit

• Construction anti-vibrations

Garantir de longs intervalles d’entretien.

2.5 Options de garniture mécanique ou de garniture d'étanchéité

Avantages de la garniture mécanique :

• Excellentes performances d'étanchéité

• Convient pour un fonctionnement continu

• Conception sans fuite

Avantages du joint d'emballage :

• Facile à remplacer

• Rentable

Les deux types de joints sont conçus pour une utilisation industrielle à long terme.

2.6 Matériaux du corps de pompe de haute qualité

Les options courantes incluent :

Matériel	Application
Fonte	Approvisionnement général en eau et CVC
SS304/SS316	Aliments, produits chimiques, eau de mer
Bronze	Construction navale, circulation de l'eau de mer
Acier duplex	Fluides corrosifs et haute pression

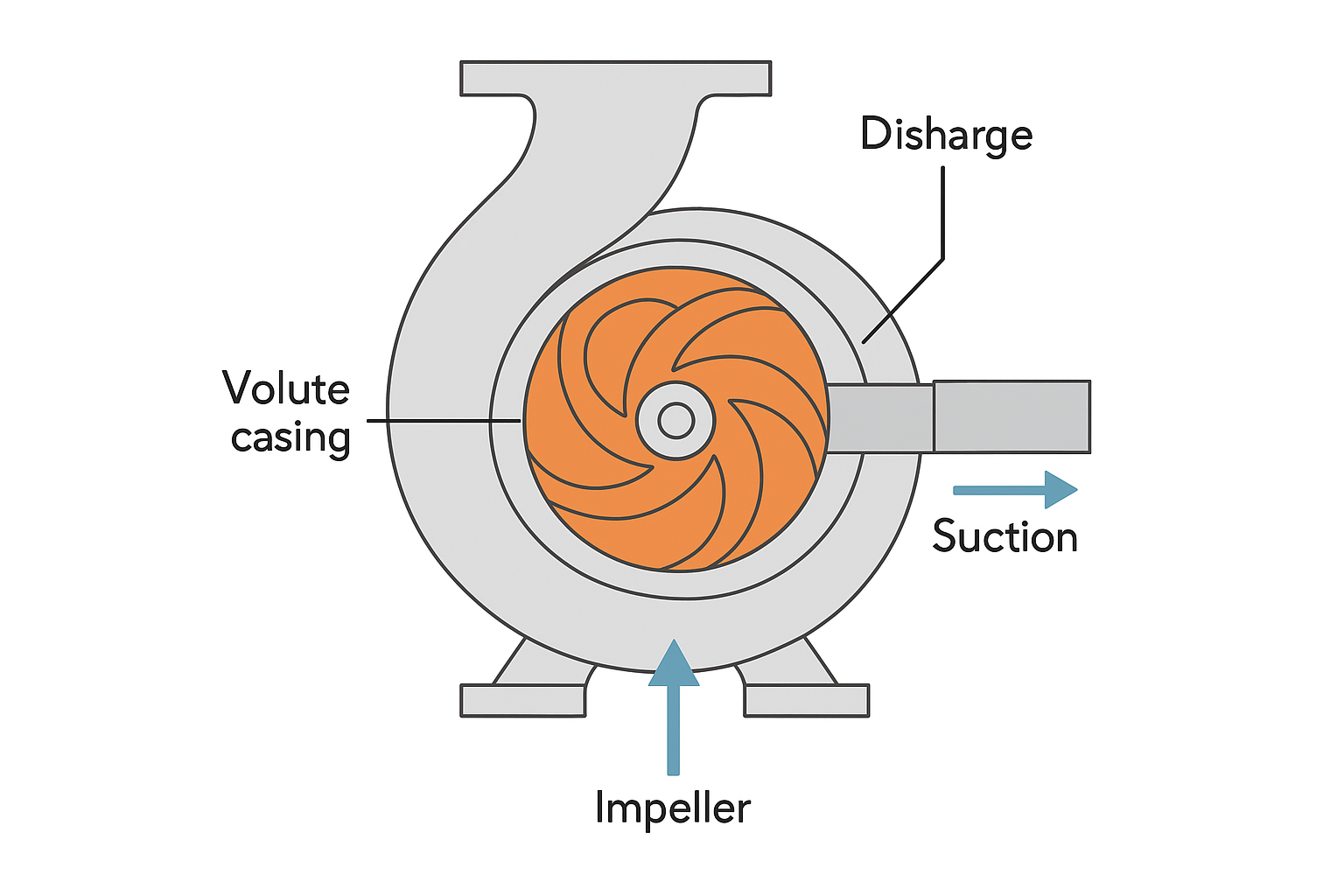

3. Principe de fonctionnement

La pompe IS fonctionne sur la base de la force centrifuge créée par la roue rotative :

1. Le liquide pénètre dans l’œil de la turbine par l’orifice d’aspiration.

2. La turbine rotative augmente la vitesse du liquide.

3. L'énergie cinétique est convertie en hauteur de pression dans la volute.

4. Le liquide sous pression s'écoule par l'orifice de décharge.

Ce mécanisme simple mais efficace permet une distribution d’eau continue et stable dans les environnements industriels.

4. Plage de performances

• Débit : 6,3 à 400 m³/h

• Tête : 5–125 m

• Vitesse : 1450 / 2900 tr/min

• Température du fluide : 0 à 80 °C (température plus élevée en option)

• Pression nominale : PN16

• Efficacité : jusqu'à 88 %

La large plage de performances confère à la pompe IS une forte adaptabilité aux systèmes d’eau à basse et moyenne pression.

5. Tableau des paramètres techniques (format HTML)

Série IS 50 (type petit débit)

Modèle	Débit m³/h	Tête m	Vitesse tr/min	Efficacité %	NPSHr m	Puissance kW	Entrée mm	Sortie mm
IS50-32-125	6.3	20	2900	63	2.0	2.2	50	32
IS50-32-160	6.3	32	2900	58	2.0	3	50	32
IS50-32-200	6.3	50	2900	54	2.0	5.5	50	32
IS50-32-250	6.3	80	2900	48	2.5	7.5	50	32
IS50-32-315	6.3	125	2900	45	3.0	11	50	32

Série IS 65 (type trafic petit et moyen)

Modèle	Couler	Tête	Vitesse	Efficacité	NPSHr	Pouvoir	Entrée	Sortie
IS65-50-125	12.5	20	2900	68	2.5	3	65	50
IS65-50-160	12.5	32	2900	65	2.5	5.5	65	50
IS65-50-200	12.5	50	2900	60	2.8	7.5	65	50
IS65-40-250	12.5	80	2900	55	3.0	11	65	40
IS65-40-315	12.5	125	2900	50	3.0	18.5	65	40

Série IS 80 (type à flux industriel conventionnel)

Modèle	Couler	Tête	Vitesse	Efficacité	NPSHr	Pouvoir	Entrée	Sortie
IS80-65-125	25	20	2900	72	3.0	4	80	65
IS80-65-160	25	32	2900	72	3.0	7.5	80	65
IS80-65-200	25	50	2900	70	3.0	11	80	65
IS80-50-250	25	80	2900	68	3.2	18.5	80	50
IS80-50-315	25	125	2900	65	3.5	30	80	50

Série IS 100 (haute efficacité, type d'application large)

Modèle	Couler	Tête	Vitesse	Efficacité	NPSHr	Pouvoir	Entrée	Sortie
IS100-80-125	50	20	2900	80	3.5	7.5	100	80
IS100-80-160	50	32	2900	78	3.5	11	100	80
IS100-80-200	50	50	2900	75	3.8	15	100	80
IS100-65-250	50	80	2900	72	4.0	22	100	65
IS100-65-315	50	125	2900	70	4.2	37	100	65

Série IS 125 (type débit moyen à élevé)

Modèle	Couler	Tête	Vitesse	Efficacité	NPSHr	Pouvoir	Entrée	Sortie
IS125-100-125	100	20	2900	82	4.0	15	125	100
IS125-100-160	100	32	2900	80	4.2	18.5	125	100
IS125-100-200	100	50	2900	80	4.5	22	125	100
IS125-100-250	100	80	2900	78	4.8	37	125	100
IS125-80-315	100	125	2900	75	5.0	55	125	80

Série IS 150 (type haut débit et grande levée)

Modèle	Couler	Tête	Vitesse	Efficacité	NPSHr	Pouvoir	Entrée	Sortie
IS150-125-125	200	20	2900	85	4.5	22	150	125
IS150-125-160	200	32	2900	84	4.5	30	150	125
IS150-125-200	200	50	2900	83	4.8	45	150	125
IS150-125-250	200	80	2900	82	5.0	55	150	125
IS150-100-315	200	125	2900	80	5.5	75	150	100

Série IS 200 (grande pompe industrielle)

Modèle	Couler	Tête	Vitesse	Efficacité	NPSHr	Pouvoir	Entrée	Sortie
IS200-150-125	400	20	1450	88	5.0	22	200	150
IS200-150-160	400	32	1450	88	5.0	30	200	150
IS200-150-200	400	50	1450	87	5.2	45	200	150
IS200-150-250	400	80	1450	85	5.2	75	200	150
IS200-125-315	400	125	1450	84	5.5	110	200	125

6. Scénarios d'application

6.1 Production industrielle

Utilisé pour faire circuler l'eau dans les machines, les systèmes de refroidissement, le lavage industriel, les échanges thermiques et les canalisations de processus.

6.2 Systèmes CVC

Idéal pour :

• Circulation d'eau glacée

• Alimentation en eau de la tour de refroidissement

• Eau d'alimentation de la chaudière (si la température est basse)

6.3 Ingénierie municipale

• Approvisionnement en eau urbain

• Stations de surpression

• Traitement des eaux usées (pour les étapes d'eau propre)

6.4 Agriculture et irrigation

• Irrigation des terres agricoles

• Systèmes de gicleurs

• Transfert d'eau de rivière

6.5 Systèmes de lutte contre l'incendie

La pompe IS est fréquemment utilisée dans :

• Pompes de surpression pour bouches d'incendie

• Systèmes de circulation des eaux d'incendie

6. Comparaison concurrentielle

Fonctionnalité	Pompe IS	Pompe à plusieurs étages	Pompe auto-amorçante
Efficacité	★★★★★	★★★★	★★★
Entretien	Facile	Moyen	Facile
Coût	Faible	Haut	Moyen
Pression de fonctionnement	Moyen	Très élevé	Faible
Installation	Simple	Moyen	Simple
Utilisation idéale	Transfert d'eau général	Des besoins pressants	Hauteur d'aspiration

7. Directives de sélection

Pour choisir la bonne pompe IS, considérez :

• Débit requis

• Tête requise

• Type de liquide et température

• Environnement d'installation

• Diamètre du tuyau

• Plage de rendement du moteur (moteur standard / haut rendement)

Je peux également aider à générer des fiches de sélection de pompes professionnelles si nécessaire.

8. Foire aux questions (FAQ)

Q1 : Quels liquides la pompe IS peut-elle gérer ?

Eau propre ou liquides ayant des propriétés physiques/chimiques similaires, jusqu'à 80°C (température plus élevée en option).

Q2 : Peut-il être utilisé pour l’eau de mer ?

Oui, si des matériaux en acier inoxydable ou en bronze sont sélectionnés.

Q3 : Quelle est la durée de vie ?

5 à 10 ans selon les conditions de travail et d’entretien.

Q4 : Est-il facile à installer ?

Oui. La pompe est montée horizontalement et entièrement conforme aux normes de bride ISO.

Q5 : Puis-je utiliser un VFD (variateur de fréquence) ?

Absolument. La pompe IS fonctionne parfaitement avec un contrôle à fréquence variable pour des économies d'énergie.
