Les pompes sont des équipements essentiels dans de nombreux systèmes industriels, mais deux pompes qui semblent similaires dans un catalogue peuvent se comporter très différemment une fois installées dans des environnements d'exploitation réels. L’une des comparaisons les plus courantes que font les acheteurs concerne les pompes centrifuges horizontales et verticales. Comprendre les différences entre ces deux conceptions aide les ingénieurs et les exploitants d'usine à choisir un équipement adapté à leurs conditions de travail. Parmi les modèles industriels les plus largement utilisés figure la pompe centrifuge horizontale , connue pour son fonctionnement stable, sa maintenance pratique et sa large gamme d'applications. Shanghai JUSH Pump Manufacturing Co., Ltd., un fabricant de pompes professionnel avec plus de 15 ans d'expérience, a développé des solutions de pompes centrifuges largement utilisées dans les systèmes de transfert de produits chimiques, industriels et de fluides sur les marchés mondiaux.
La première et la plus évidente différence entre les pompes centrifuges horizontales et verticales est l’orientation de l’arbre de la pompe. Bien que cela puisse sembler un simple détail structurel, cela affecte presque tous les aspects du fonctionnement de la pompe, de son installation et de son entretien.

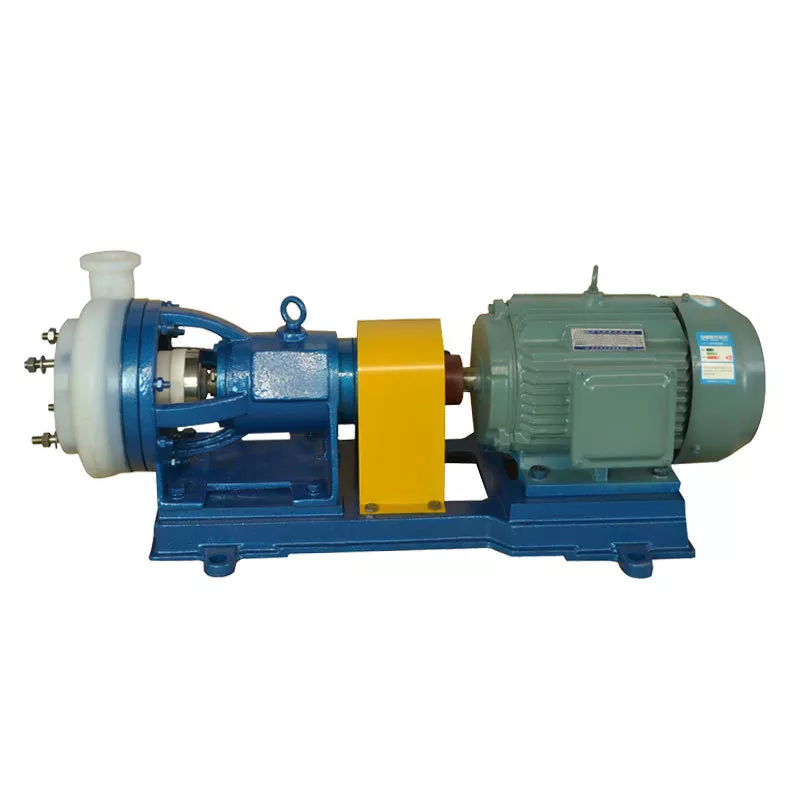

Une pompe centrifuge horizontale est conçue avec son arbre positionné horizontalement. Le moteur et la pompe sont généralement alignés sur le même châssis de base, la roue tournant le long d'un axe horizontal. Cette configuration répartit les charges mécaniques uniformément sur le corps et la base de la pompe.
Grâce à cette structure, les pompes horizontales sont généralement stables pendant de longs cycles de fonctionnement. La configuration montée sur base permet également un alignement solide entre le moteur et la pompe, ce qui contribue à un fonctionnement plus fluide et à une réduction des vibrations.
Une pompe centrifuge verticale, comme son nom l’indique, a son arbre disposé verticalement. Dans cette configuration, le moteur est généralement situé au-dessus du corps de la pompe et la roue tourne le long d'un axe vertical. Cette conception permet à la pompe d'occuper moins d'espace au sol.
Les pompes verticales sont généralement installées dans des applications où les contraintes d'espace sont un problème ou où la pompe doit aspirer le fluide d'un puisard ou d'un réservoir situé sous le point d'installation.
L'orientation de l'arbre influence non seulement la structure interne de la pompe, mais également la façon dont l'ensemble du système est conçu. La disposition des canalisations, les exigences en matière de fondations et l'accès pour la maintenance changent tous selon que la pompe est horizontale ou verticale.
Dans les installations industrielles où la fiabilité et l'accessibilité sont importantes, la conception horizontale devient souvent le choix privilégié car elle offre un support mécanique équilibré et une inspection plus facile.
Le choix de la pompe est souvent influencé par les conditions d'installation. Même si deux pompes ont des performances hydrauliques similaires, leurs exigences d'installation peuvent conduire à des résultats pratiques très différents.
Les pompes centrifuges horizontales nécessitent généralement plus d'espace au sol car le moteur et la pompe sont disposés côte à côte sur une base. Cependant, cette disposition fournit une plate-forme stable qui simplifie l'alignement et réduit les contraintes mécaniques pendant le fonctionnement.
Les pompes verticales nécessitent moins d’espace au sol car elles s’étendent vers le haut plutôt que vers l’extérieur. Dans les installations avec une zone d'installation limitée, cet encombrement compact peut être bénéfique.
La disposition des canalisations est un autre facteur important. Les pompes horizontales se connectent généralement aux canalisations via des buses d'aspiration et de refoulement latérales. Cette disposition facilite souvent l’alignement des tuyaux lors de l’installation.
Les pompes verticales peuvent nécessiter différentes stratégies d'acheminement des tuyaux car leur entrée d'aspiration peut être située au bas de la pompe. Cette conception peut compliquer l'installation si le système de tuyauterie environnant n'a pas été initialement conçu pour un équipement vertical.
L'accès pour la maintenance est une préoccupation pratique pour la plupart des opérateurs industriels. Les pompes horizontales permettent généralement aux techniciens d'accéder aux composants clés tels que les joints, les roulements et les accouplements sans démonter l'ensemble du système.
Cette accessibilité simplifie les inspections et les réparations de routine. Dans les usines qui fonctionnent en continu, une maintenance facile peut réduire considérablement les temps d’arrêt et les coûts de maintenance.
Les pratiques de maintenance varient selon les modèles de pompes, et ces différences peuvent influencer les coûts d'exploitation à long terme.
Les pompes centrifuges horizontales placent généralement leurs composants rotatifs dans des positions relativement faciles d'accès. Les roulements et les garnitures mécaniques peuvent souvent être inspectés ou remplacés sans retirer la pompe de sa base.
Les pompes verticales nécessitent parfois un démontage plus approfondi pour atteindre les composants internes. Cela peut augmenter le temps nécessaire aux procédures de maintenance.
Les temps d’arrêt sont coûteux pour toute installation de production. Les pompes qui nécessitent des procédures de maintenance compliquées peuvent entraîner des interruptions plus longues du processus.
Les pompes centrifuges horizontales sont souvent préférées dans les grandes installations industrielles car leur conception conviviale permet aux équipes de maintenance de résoudre rapidement les problèmes.
Les techniciens responsables de l’entretien des pompes apprécient généralement les équipements qui permettent une inspection et une réparation simples. Lorsque les pompes sont plus faciles à entretenir, les équipes de maintenance peuvent détecter les problèmes potentiels plus tôt et effectuer une maintenance préventive plus efficacement.
Pour les installations présentant des taux d’utilisation élevés des équipements, la capacité d’entretenir efficacement les pompes constitue un avantage opérationnel significatif.
Même si les différences structurelles et de maintenance entre les conceptions de pompes sont importantes, les performances réelles sont également un facteur majeur.
Les pompes centrifuges horizontales et verticales peuvent gérer une large gamme de débits en fonction de leur conception. Cependant, les pompes horizontales sont souvent sélectionnées pour les tâches générales de processus où un transfert de fluide constant est requis.
Leur structure stable permet un fonctionnement continu et des performances hydrauliques prévisibles.
Les liquides propres tels que l'eau ou les fluides à faible viscosité peuvent généralement être traités par l'un ou l'autre type de pompe. Cependant, lorsque les liquides deviennent plus exigeants, la conception de la pompe joue un rôle plus important.
Les pompes centrifuges horizontales sont fréquemment utilisées dans les processus chimiques ou industriels où la fiabilité et la résistance à la corrosion sont requises.
Certains fluides industriels contiennent des gaz dissous, des matières en suspension ou des produits chimiques corrosifs. Les pompes utilisées dans ces environnements doivent être conçues pour résister à des conditions de fonctionnement difficiles.
Les modèles de pompes horizontales spécialisées, y compris les variantes résistantes à la corrosion, sont largement utilisés dans ces applications exigeantes car leurs matériaux et structures peuvent être optimisés pour la compatibilité chimique.
Bien que les deux types de pompes jouent un rôle important, il existe plusieurs situations dans lesquelles les pompes horizontales sont particulièrement adaptées.
De nombreuses installations industrielles nécessitent des pompes pour transférer des liquides entre les réservoirs, les réacteurs et les pipelines. Les pompes centrifuges horizontales fournissent un débit fiable pour ces opérations quotidiennes.
Leur conception mécanique stable les rend bien adaptés à un service continu à long terme.
Les environnements de traitement chimique nécessitent souvent des pompes fabriquées à partir de matériaux résistants à la corrosion. Les conceptions de pompes horizontales peuvent incorporer des matériaux tels que des alliages fluoroplastiques ou de l'acier inoxydable pour traiter des fluides agressifs.
Ces matériaux spécialisés aident à protéger la pompe des attaques chimiques et à prolonger la durée de vie de l'équipement.
Les grandes usines fonctionnent souvent 24 heures sur 24. Un équipement qui peut être entretenu rapidement permet de minimiser les temps d’arrêt et de maintenir l’efficacité de la production.
Les pompes centrifuges horizontales sont souvent choisies pour de telles installations car leur structure simplifie les procédures d'inspection et de réparation.
Bien que les pompes horizontales soient largement utilisées, les pompes verticales offrent également des avantages dans certaines situations.
Les installations disposant d'une surface au sol limitée peuvent choisir des pompes verticales car elles occupent moins de surface horizontale. Cette conception compacte peut être utile dans les salles mécaniques ou les systèmes d'infrastructure bondés.
Les pompes verticales sont couramment utilisées dans les applications de puisard où la pompe doit aspirer le fluide d'un réservoir ou d'une fosse situé sous l'équipement. Leur configuration verticale leur permet de fonctionner efficacement dans ces conditions.
Parfois, la disposition globale du système détermine le type de pompe. Si le système de tuyauterie ou la conception de l'installation est déjà configuré pour un équipement vertical, une pompe verticale peut s'intégrer plus facilement.
Le tableau suivant résume plusieurs différences pratiques entre les pompes centrifuges horizontales et verticales.
Facteur | Pompe centrifuge horizontale | Pompe centrifuge verticale |
Orientation de l'arbre | Horizontal | Verticale |
Empreinte | Surface au sol généralement plus grande | Surface au sol généralement plus petite |
Accès maintenance | Inspection et service plus faciles | La maintenance peut être moins accessible |
Style d'installation | Conception montée sur base | Disposition en ligne ou verticale |
Force typique | Polyvalent et convivial | Configuration peu encombrante |
La sélection de la bonne pompe nécessite d’évaluer plusieurs facteurs techniques et opérationnels.
Les caractéristiques du fluide transporté jouent un rôle majeur dans le choix de la pompe. Les liquides corrosifs, les températures élevées ou les solides en suspension peuvent nécessiter des matériaux et des conceptions de pompe spécialisés.
Comprendre les propriétés du fluide permet de déterminer si une configuration de pompe horizontale ou verticale est plus appropriée.
Les exigences de maintenance doivent toujours être prises en compte avant d’installer un nouvel équipement. Les pompes faciles à entretenir peuvent réduire les interruptions de fonctionnement et les coûts de maintenance.
Les pompes centrifuges horizontales offrent souvent des avantages dans ce domaine en raison de la disposition accessible de leurs composants.
Même si l'espace d'installation peut influencer le choix de la pompe, la fiabilité à long terme et les coûts de maintenance sont tout aussi importants. Les pompes qui offrent un fonctionnement stable et un entretien facile peuvent offrir une meilleure valeur au fil du temps.
Comprendre les différences structurelles et opérationnelles entre les conceptions de pompes aide les utilisateurs industriels à prendre des décisions plus éclairées en matière d'équipement. Une pompe centrifuge horizontale est largement choisie dans de nombreuses industries car elle offre un support mécanique stable, un accès pratique pour la maintenance et une flexibilité dans une large gamme d'applications. Shanghai JUSH Pump Manufacturing Co., Ltd. continue de fournir des solutions de pompes centrifuges de haute qualité à des clients du Moyen-Orient, de l'Asie du Sud-Est, de l'Europe et des États-Unis. Avec plus de 15 ans d'expérience dans la fabrication de pompes et la technologie de contrôle des fluides, JUSH Pump soutient les industries qui dépendent d'un transport de liquides fiable. Si votre installation évalue des configurations de pompes pour le transfert de produits chimiques, la circulation de l'eau ou les systèmes de processus industriels, notre équipe est prête à vous aider. Contactez-nous pour en savoir plus sur nos modèles de pompes et découvrir comment une solution de pompe centrifuge industrielle de JUSH Pump peut soutenir vos opérations.
La principale différence réside dans l’orientation de l’arbre de la pompe. Les pompes horizontales ont un arbre aligné horizontalement et sont généralement montées sur une base, tandis que les pompes verticales ont un arbre vertical et occupent souvent moins d'espace au sol.
Les pompes centrifuges horizontales sont généralement plus faciles à entretenir car leurs composants sont plus accessibles pour l'inspection et la réparation.
Oui. Lorsqu'elles sont construites avec des matériaux résistants à la corrosion tels que le plastique fluoré ou l'acier inoxydable, les pompes centrifuges horizontales peuvent traiter en toute sécurité divers liquides chimiques.
Les pompes verticales sont couramment utilisées lorsque l'espace d'installation est limité ou lorsque le fluide doit être pompé à partir d'un puisard ou d'un réservoir souterrain.
