Catalogue
1. Principes de base et composition du système
2. Système auxiliaire
3. Composants de connexion en ligne
4. Expansion de contrôle intelligent
5. Champs d'application
6. Comment choisir un équipement d'alimentation en eau à pression constante de fréquence variable appropriée
1. Principes du niveau et composition du système
Principe de travail
Le capteur de pression surveille la pression du réseau de tuyaux en temps réel, transmet le signal au régulateur PID, ajuste la fréquence de sortie de l'onduleur après la comparaison avec la valeur définie, contrôle la vitesse de la pompe à eau et réalise l'alimentation en eau de pression constante.
Contrôle collaboratif multi-pompes: la pompe principale est responsable de la fourniture d'eau à débit élevé, tandis que la pompe auxiliaire ou le réservoir de pression est utilisée pour réduire la consommation d'énergie pendant les faibles périodes d'écoulement (comme la nuit).
Composants système
Composants de base
Drive de fréquence variable
En tant que centre de contrôle du système, un contrôle d'écoulement précis est obtenu en ajustant la vitesse du moteur pour maintenir une pression constante du pipeline.
Soutenez l'algorithme PID pour la régulation automatique de la pression et formez un système de rétroaction en boucle fermée avec des capteurs de pression.

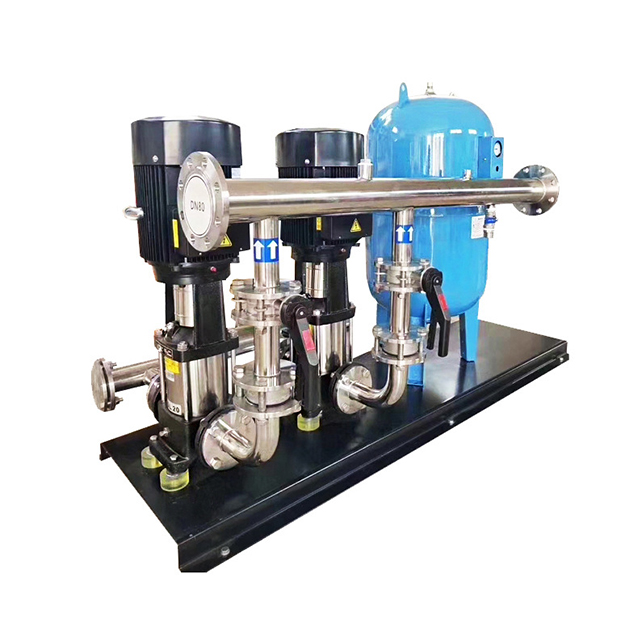

Unité de pompe à eau
Il comprend une pompe principale et une petite pompe auxiliaire (ou réservoir de pression). La pompe principale est responsable de la tâche d'alimentation en eau principale, tandis que la petite pompe est utilisée pour maintenir la pression et économiser de l'énergie à faible débit.
Le type de moteur peut être sélectionné comme moteur synchrone à aimant permanent (réduction de 20% à 30%) ou moteur asynchrone ordinaire.
Capteur de pression
Surveillance en temps réel des modifications de pression dans le réseau de pipelines, rétroaction des données au convertisseur de fréquence pour ajuster l'état de fonctionnement de la pompe à eau.
La précision de mesure doit être ≤ ± 0,01 MPa pour assurer la stabilité du contrôle de la pression constante.
Armoire de commande
Intégrez PLC, contacteurs, relais de protection et autres composants pour coordonner la régulation de l'arrêt de démarrage de la pompe à eau et de la vitesse de fréquence variable.
Prise en charge de la surveillance à distance (application mobile / PC) et de la gestion de l'équilibrage de la charge multiples.
2. Système auxiliaire
2.1. Tank à débit stable / compensateur du régulateur de tension
Impact du débit d'eau tampon pour prévenir les fluctuations de la pression de l'eau causées par des changements soudains de l'utilisation de l'eau à court terme.
La conception du volume doit couvrir la demande de pointe en eau et réduire la fréquence de l'arrêt de départ fréquent de la pompe principale.
2.2. Composants de vanne
Vanne papillon: régule la direction et l'écoulement de l'eau, installées à l'entrée et à la sortie de la pompe à eau.
Calline à contre-courant: Pour empêcher le reflux d'eau d'endommager la pompe à eau, il est souvent conçu avec un type silencieux.
2.3. Dispositif de protection
Les fonctions de protection multiples intégrées telles que la surtension, la sous-tension, la perte de phase et la surintensité, s'adaptant aux fluctuations de tension de ± 15%.
Le module de protection contre la foudre est un composant essentiel pour les équipements extérieurs (comme les mines et les scènes rurales)
3. Composants de connexion du pipeline
3.1 Pas de dispositif de pression négatif
Lorsque la pression dans le réseau de pipelines municipales est instable, la pression résiduelle est directement utilisée pour fournir de l'eau et éviter la pollution secondaire du réservoir d'eau.
Comprend l'éliminateur de pression négatif et le compensateur de pression.
3.2 Système de pipeline
Le matériau peut être un tuyau en acier galvanisé (pour les scénarios ordinaires) ou un tuyau en acier inoxydable (pour les milieux corrosifs).
Le diamètre d'entrée doit être d'au moins deux niveaux plus petit que le diamètre de l'équipement pour assurer une pression stable
4. Expansion de contrôle intelligent
4.1 Module de surveillance à distance
Prend en charge la communication 4G / 5G, le téléchargement en temps réel de la pression, du trafic, de la consommation d'énergie et d'autres données sur la plate-forme cloud.
Le seuil de pression et les fonctions d'auto-vérification des défauts peuvent être définies.
4.2 Système d'optimisation de l'efficacité énergétique
Communiquez automatiquement la combinaison de fonctionnement des pompes à eau et hiérarchisez l'utilisation de groupes de pompe efficaces (tels que la coordination de la pompe à esclave maître).
Soutenez le mode Sleep Wake, arrêt automatique pour la réduction d'énergie lors de l'utilisation de l'eau de poche
Avantages techniques
Efficace et économique
L'ajustement dynamique de la puissance de sortie en fonction de la consommation d'eau peut économiser plus de 30% d'énergie par rapport aux méthodes traditionnelles d'approvisionnement en eau.
L'algorithme Eco Intelligent optimise la consommation d'énergie, économisant 30% de plus d'énergie que les convertisseurs de fréquence ordinaires dans certains scénarios.
Stabilité de pression constante
La plage de fluctuation de pression est ≤ ± 0,01 MPa, adaptée aux occasions telles que les averses et la climatisation centrale qui sont sensibles à la pression de l'eau.
La capacité adaptative de la tension (comme une entrée de tension large de 240 V-420V) assure un fonctionnement stable dans les zones rurales ou instables du réseau électrique.
Intelligence et fiabilité
Prise en charge de la surveillance à distance (APP / PC END), de l'auto-vérification des défauts et des alarmes sonores et légères pour réduire les coûts de maintenance.
Mécanismes de protection multiples: surtension, sous-tension, perte de phase, protection contre la foudre, etc., prolonger la durée de vie de l'équipement.
Comment choisir un équipement d'alimentation en eau à pression constante à fréquence variable appropriée?
1. Clarifier les exigences du paramètre de base
1.1. Flux et correspondance de la tête
Calcul du débit: calculer le débit horaire maximal en fonction de l'échelle d'utilisation de l'eau (comme le nombre de ménages et la consommation d'industrie industrielle). Les communautés résidentielles peuvent se référer au quota d'utilisation de l'eau par habitant (2-3m ³ / ménage · jour) et à la demande de pointe.
Détermination de la tête: La formule est H = H1 + H2 + H3 + H4 (différence de hauteur géométrique + résistance au pipeline + pression de sortie + marge de sécurité), qui doit couvrir les exigences de pression au point le plus défavorable (comme les bâtiments de grande hauteur qui doivent surmonter la hauteur du sol et les pertes de pipeline).
Sélection de puissance: Évitez 'Big Horses tirant de petites voitures ', faites correspondre la puissance de la pompe à eau en fonction de la charge réelle et hiérarchisez la sélection de moteurs synchrones de l'aimant permanent (20% à 20% à 30%) ou des modèles adaptatifs à large tension (240V-420V).
2.2. Précision du contrôle de la pression
La précision de la stabilisation de la tension doit être ≤ ± 0,01 MPa pour répondre aux exigences de scénarios sensibles tels que les douches et la climatisation centrale; La plage de conversion de fréquence doit couvrir de la vitesse la plus basse à la vitesse de fréquence de puissance (comme 0,5 Hz-50Hz)
2. Type d'équipement et adaptation de scène
Type d'équipement | Scénarios applicables | Avantages techniques | modèles représentatifs |
Équipement de pression non négatif de type non négatif | Zones instables sous pression municipale | En utilisant directement la pression résiduelle du réseau de pipelines sans avoir besoin d'un réservoir d'eau, économisant de l'énergie de 30% à 50% | Série FS300 (plusieurs pompes en parallèle) |
Équipement d'alimentation en eau à pression constante de fréquence variable | Fais de grande hauteur et parcs industriels | Master Slave Pump Collaborative Control, Intelligent Pressure Regulation, prend en charge la surveillance à distance | Série FG270 (structure de style livre) |
Salle de pompe intelligente intégrée | Rénovation des anciennes zones résidentielles et des espaces restreints | Conception compacte, protection IP54, épreuve de poussière et imperméable | Série FS200 (sac à dos monté) |
Équipement extérieur amélioré | Mine et irrigation sur le terrain | Résistance à haute température / corrosion, conception d'entrée du fond et de sortie, protection contre la foudre | Série FH300 (Protection IP54) |
