Les pompes à entraînement magnétique JUSH utilisent un accouplement magnétique pour transmettre la puissance du moteur à la roue sans joint d'arbre dynamique conventionnel. La séparation entre l'aimant d'entraînement et le liquide pompé contribue à réduire les chemins de fuite associés aux conceptions de pompes mécaniquement scellées.
La gamme actuelle de pompes magnétiques JUSH comprend huit modèles et séries de produits, couvrant les constructions en plastique fluoré, à revêtement fluoré et en acier inoxydable, ainsi que les pompes magnétiques auto-amorçantes, les pompes à spirale magnétique et les pompes doseuses à engrenages magnétiques. Ces produits sont destinés aux applications industrielles de transfert de liquides et de traitement chimique dans lesquelles le confinement des fluides, la résistance à la corrosion et un fonctionnement stable sont importants.
La compatibilité chimique est déterminée par la configuration complète du matériau en contact avec le fluide, la composition du liquide, la concentration, la température et la pression de fonctionnement. Chaque pompe est donc spécifiée par rapport aux conditions réelles du processus.
| Série de produits | Type de produit vérifié | Positionnement de la page principale |
|---|---|---|

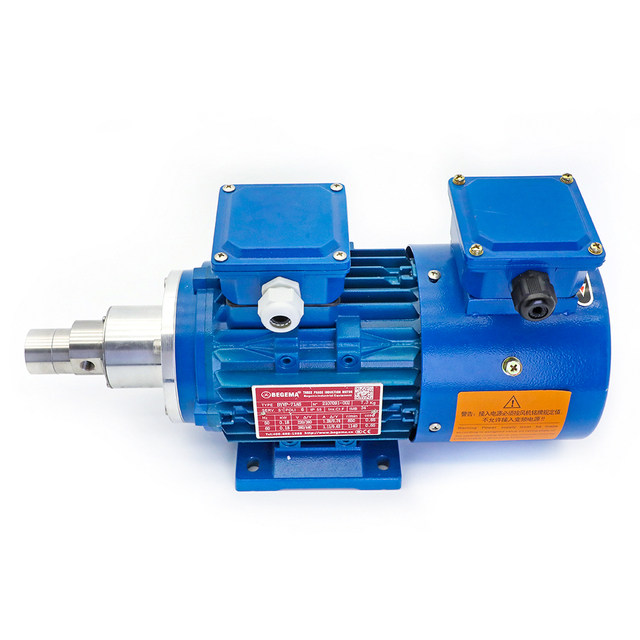

| Pompe doseuse à engrenages magnétiques micro | Pompe doseuse à engrenages magnétiques avec moteur antidéflagrant à fréquence variable | Dosage de liquide contrôlé |
| CQB-F | Pompe magnétique en alliage fluoroplastique | Transfert de liquide corrosif |
| JMC40-25-160P | Pompe magnétique en acier inoxydable | Construction à entraînement magnétique en acier inoxydable |
| Série ZFT | Pompe à entraînement magnétique en plastique fluoré auto-amorçante | Transfert de liquide corrosif auto-amorçant |
| Type de CCB | Pompe à spirale magnétique | Application de pompe à spirale à entraînement magnétique |
| Type CQB | Pompe magnétique en fluoroplastique | Transfert à entraînement magnétique en plastique fluoré |
| Type CQB | Pompe magnétique doublée de fluor | Construction mouillée doublée de fluor |
| Type IMD | Pompe magnétique en plastique fluoré | Transfert industriel à entraînement magnétique en plastique fluoré |
Chaque page de produit fournit la configuration et la saisie de demande spécifiques au modèle. La sélection de la pompe est basée sur le débit requis, la hauteur totale, la composition du liquide, la concentration, la température, la densité, la viscosité, la teneur en solides, les conditions d'aspiration et l'environnement d'installation.
Une pompe à entraînement magnétique transfère le couple via un aimant d'entraînement externe et un aimant entraîné interne. Une coque de confinement sépare le liquide pompé de l'ensemble d'entraînement externe. Le couple étant transmis magnétiquement, la pompe ne nécessite pas que l'arbre rotatif passe à travers une garniture mécanique conventionnelle.
Cette construction réduit le nombre de points d'étanchéité dynamiques entre le liquide pompé et le milieu environnant. Il est largement appliqué aux tâches de transfert de fluides où le contrôle des fuites et la compatibilité des matériaux sont importants.
Une pompe à entraînement magnétique ne fonctionne pas sans liquide, sauf si le produit est explicitement conçu et évalué pour un fonctionnement à sec. Le liquide pompé assure normalement la lubrification et l’évacuation de la chaleur des composants internes. Un fonctionnement continu avec une vanne de refoulement fermée produit également de la chaleur et doit être évité.
La gamme JUSH comprend des pompes magnétiques en fluoroplastique ou à revêtement fluoré CQB-F, CQB, IMD et ZFT. Ces séries sont présentées séparément car leurs matériaux de construction et leurs dispositions hydrauliques ne sont pas identiques.
La page produit ZFT identifie une structure F46 revêtue d'acier, des composants magnétiques néodyme-fer-bore et un manchon d'isolation non métallique. F46 est la désignation industrielle chinoise communément associée au matériau éthylène-propylène fluoré. Son utilisation dans la structure mouillée prend en charge les applications nécessitant une résistance chimique aux polymères fluorés.
L'adéquation chimique de chaque configuration est basée sur la liste complète des matériaux en contact plutôt que sur le terme général « fluoroplastique ».
La JMC40-25-160P est la pompe magnétique en acier inoxydable répertoriée dans la gamme actuelle JUSH. L'acier inoxydable offre une résistance mécanique et est utilisé avec des liquides compatibles avec la nuance d'acier inoxydable spécifique et les composants restants en contact avec le fluide.
L’acier inoxydable n’est pas universellement résistant à tous les acides, solutions chlorées ou produits chimiques oxydants. L’enveloppe opérationnelle du produit est définie par la composition, la concentration et la température réelles du liquide.
La série ZFT est le produit fluoroplastique auto-amorçant de la gamme de pompes magnétiques JUSH. Les données produit JUSH publiées couvrent 12 modèles ZFT.
| Paramètre publié | Gamme série ZFT |
|---|---|
| Débit | 3,6 à 60 m³/heure |
| Tête | 20 à 45 m |
| Hauteur auto-amorçante | 1,5 à 3,0 m |
| NPSHr | 3,0 à 4,5 m |
| Puissance du moteur | 1,5 à 18,5 kW |
| Vitesse de rotation | 2900 tr/min |
| Diamètre d'entrée × sortie | 32 × 25 mm à 80 × 65 mm |
| Nombre de modèles publiés | 12 |
La série ZFT utilise une transmission magnétique et un dispositif hydraulique auto-amorçant. Sa construction publiée comprend un corps F46 revêtu d'acier, des aimants néodyme-fer-bore et un manchon d'isolation non métallique.
Le tableau complet des performances du modèle appartient à la page produit ZFT, tandis que cette page de catégorie doit conserver la gamme de séries vérifiées ci-dessus et être directement liée aux données complètes du modèle.
Les pompes magnétiques JUSH sont positionnées pour des tâches industrielles de transfert de liquides, notamment :
Transfert de liquide de procédé chimique
Transfert d'acide et d'alcali avec des matériaux mouillés compatibles
Transfert de solvant avec compatibilité matériaux et moteurs vérifiée
Systèmes de circulation et de déchargement
Manipulation de produits chimiques pour le traitement de l'eau
Transfert de procédés pharmaceutiques et de chimie fine
Circulation des liquides de galvanoplastie et de traitement de surface
Systèmes de traitement nécessitant des chemins de fuite réduits au niveau de la garniture mécanique
Distribution de liquide dosée à l'aide du produit de dosage à engrenage magnétique
Transfert auto-amorçant utilisant la série ZFT
L'adéquation de l'application dépend de la plage hydraulique spécifique au modèle, des matériaux en contact avec le fluide et des limites de fonctionnement publiées pour chaque série.
| Fonctionnalité | Pompe à entraînement magnétique | Pompe mécaniquement scellée |
|---|---|---|
| Transmission de couple | Accouplement magnétique | Raccordement direct à l'arbre |
| Joint d'arbre dynamique | Non utilisé dans la configuration standard à entraînement magnétique | Garniture mécanique utilisée |
| Structure de confinement primaire | Coque de confinement et structure d'étanchéité statique | Faces de garniture mécanique et joints statiques |
| Chemin de fuite associé à la garniture mécanique | Supprimé | Présent et contrôlé par garniture mécanique |
| Sensibilité à la marche à sec | Normalement élevé | Dépend de la conception du joint et de la pompe |
| Évacuation de la chaleur interne | Dépend de la circulation du liquide | Dépend de la disposition de la pompe et du joint |
| Objectif de maintenance typique | Roulements, coque de confinement et accouplement magnétique | Garniture mécanique, roulements et composants d'arbre |
Les facteurs d'ingénierie décisifs sont la compatibilité des liquides, le point de service requis, les conditions d'aspiration, la température, la teneur en solides et l'environnement de maintenance.
Chaque demande de pompe magnétique est traitée avec les données de fonctionnement suivantes :
Débit requis en m³/h
Hauteur totale requise en mètres
Nom du liquide et composition chimique
Concentration
Température de fonctionnement et maximale
Densité et viscosité
Présence et taille des matières en suspension
Condition d'aspiration et NPSH disponible
Hauteur d'auto-amorçage requise
Fonctionnement continu ou intermittent
Tension, fréquence et phase du moteur
Installation intérieure ou extérieure
Exigences relatives aux moteurs pour zones dangereuses
Norme de raccordement et diamètre du tuyau
La fourniture de ces paramètres permet d'adapter la série de produits, le modèle hydraulique, les matériaux en contact avec le fluide, le moteur et la configuration des connexions à la fonction indiquée.
Les pompes magnétiques sont installées sur une fondation rigide et plane avec des canalisations d'aspiration et de refoulement correctement soutenues. Les charges des tuyaux ne sont pas transférées aux buses de la pompe.
La conduite d’aspiration est courte et directe. Les poches d'air, les restrictions inutiles et les canalisations d'aspiration sous-dimensionnées sont évitées. Le NPSH disponible reste supérieur au NPSH requis par la pompe au point de fonctionnement.
Avant le démarrage, le corps de la pompe et le chemin de circulation interne requis sont remplis de liquide. Les pompes magnétiques standard ne fonctionnent pas à sec. La soupape de décharge n'est pas maintenue complètement fermée pendant un fonctionnement continu car la position morte convertit l'énergie du moteur en chaleur.
La pompe s'arrête immédiatement en cas de vibration anormale, de bruit, d'augmentation de température, de perte de débit ou de pression instable. Les composants internes sont inspectés pour détecter toute usure, obstruction et perte de lubrification avant la reprise du fonctionnement.
L'entretien courant comprend :
Inspecter la pompe pour déceler des fuites et des bruits anormaux
Vérification du courant du moteur et de la température de fonctionnement
Enregistrement de la pression d'aspiration, de la pression de refoulement et du débit
Inspection des roulements internes et des composants de butée
Vérification de l'usure ou des dommages de la coque de confinement
Eliminer les dépôts cristallisés avant de redémarrer la pompe
Confirmation de la rotation libre après un arrêt prolongé
Garder les particules magnétiques à l'écart des composants magnétiques internes
Remplacement des composants usés par des pièces spécifiées pour le modèle exact de pompe
Les dossiers de maintenance doivent inclure le modèle, le numéro de série, le liquide manipulé, les heures de fonctionnement, les résultats de l'inspection et les composants remplacés.
Une pompe à entraînement magnétique transmet le couple du moteur à la roue via un couplage magnétique. Une coque de confinement sépare le liquide pompé du système d'entraînement externe, supprimant ainsi l'agencement conventionnel de joint d'arbre rotatif.
Les produits à entraînement magnétique décrits sur cette page n'utilisent pas de garniture mécanique dynamique conventionnelle. Les joints statiques et la structure de confinement font toujours partie de l'enceinte sous pression.
Les pompes magnétiques standard présentées sur cette page sont traitées comme des pompes ne fonctionnant pas à sec. Un liquide est nécessaire pour la lubrification interne et l’évacuation de la chaleur.
La série ZFT est la pompe à entraînement magnétique en fluoroplastique auto-amorçante de la gamme actuelle de pompes magnétiques JUSH.
La gamme ZFT publiée couvre un débit de 3,6 à 60 m³/h, une hauteur de chute de 20 à 45 m, une hauteur auto-amorçante de 1,5 à 3,0 m et une puissance de moteur de 1,5 à 18,5 kW sur 12 modèles.
Le devis est basé sur le débit, la hauteur, la composition du liquide, la concentration, la température, la densité, la viscosité, la teneur en matières solides, les conditions d'aspiration, les exigences du moteur et les raccords de tuyauterie.
