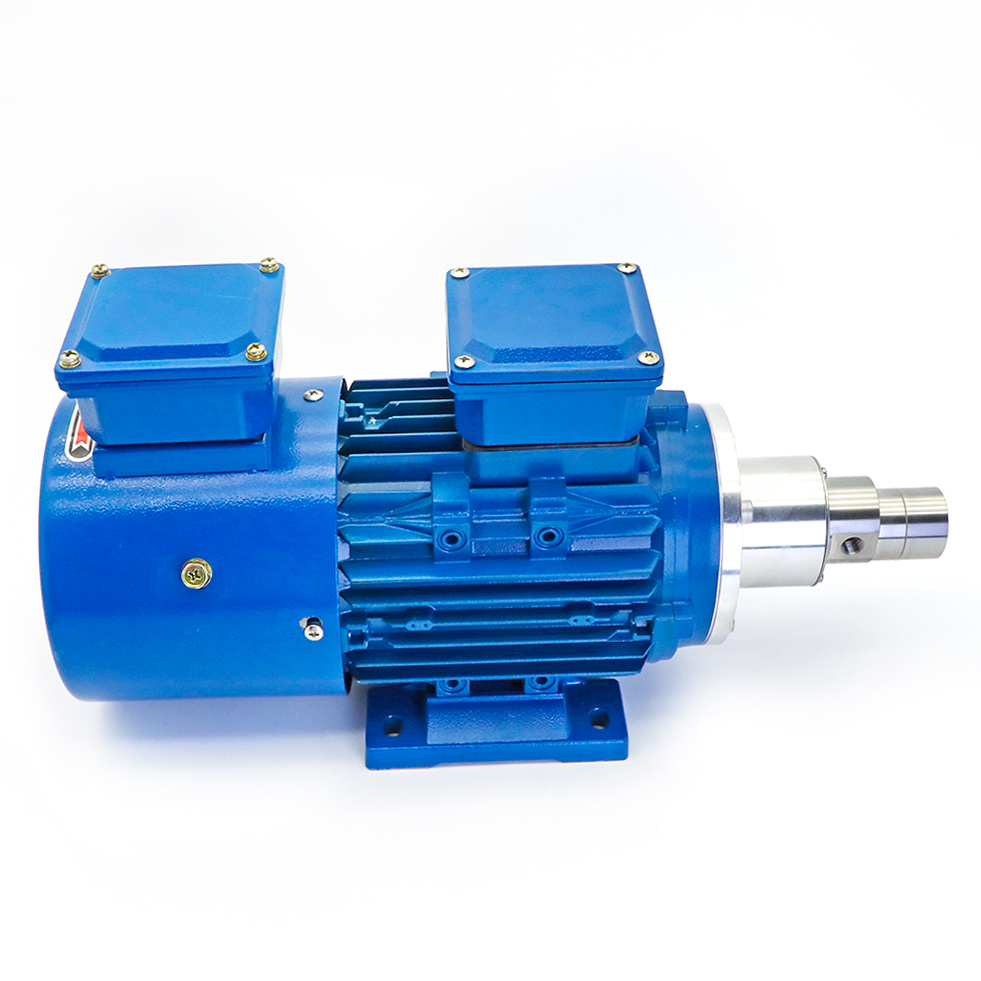

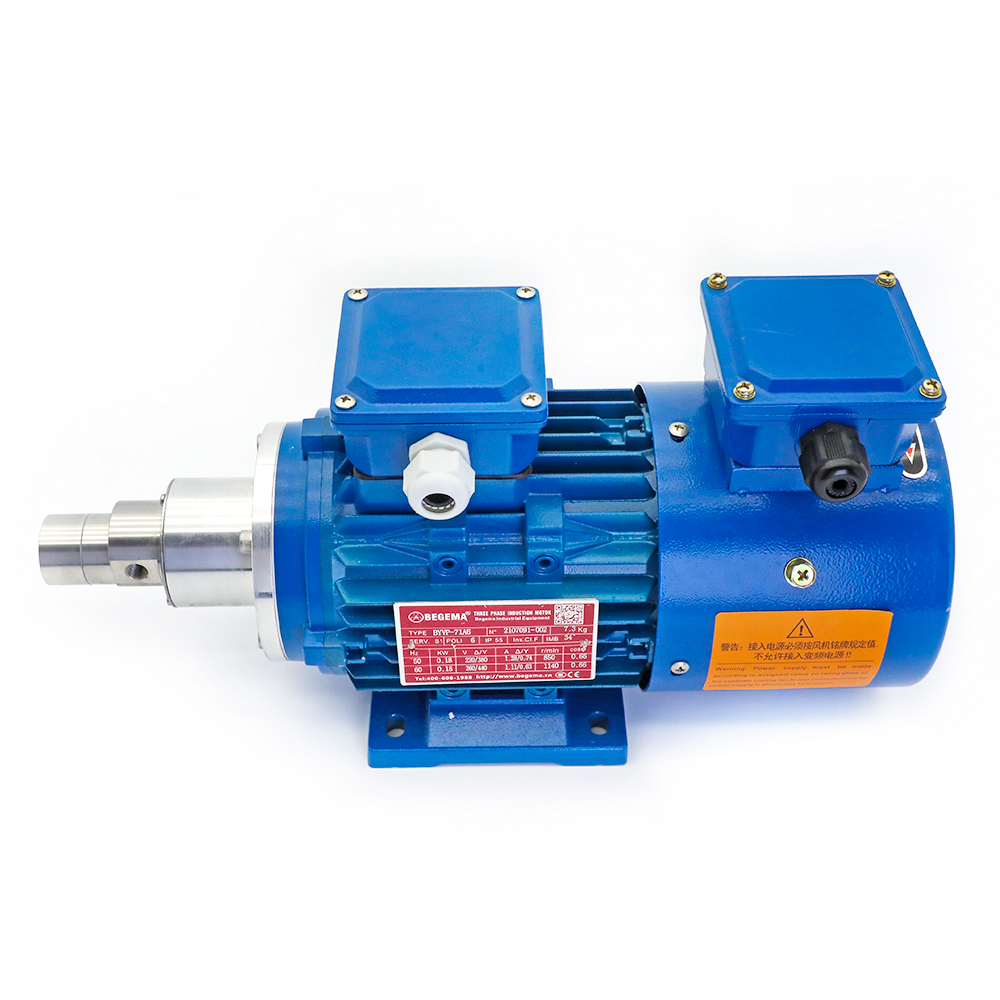

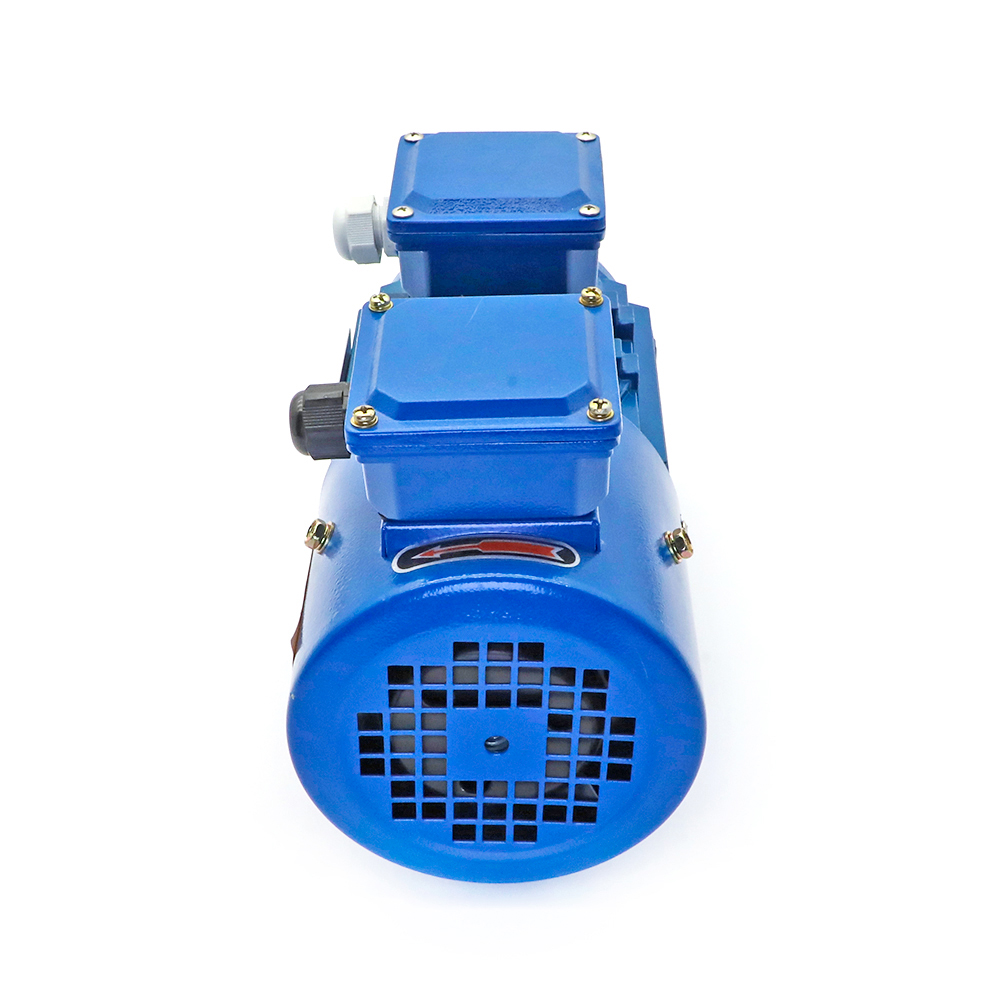

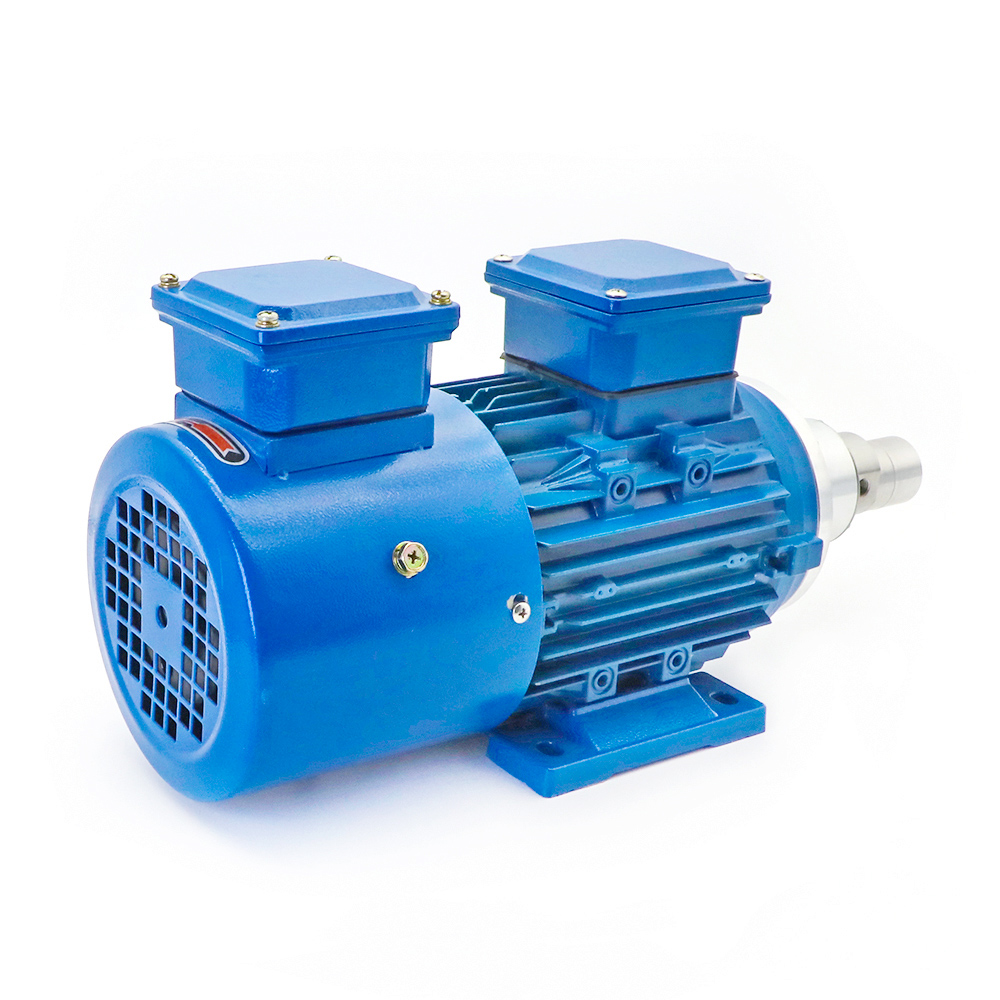

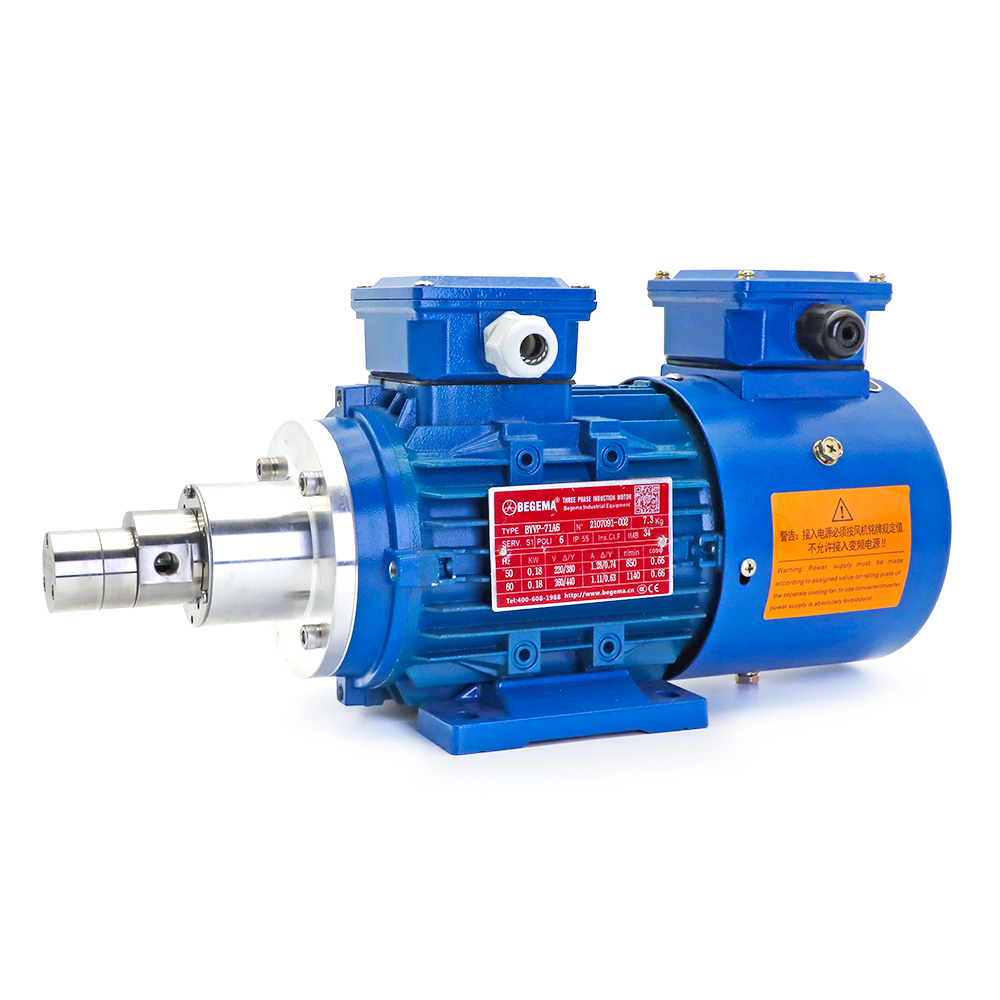

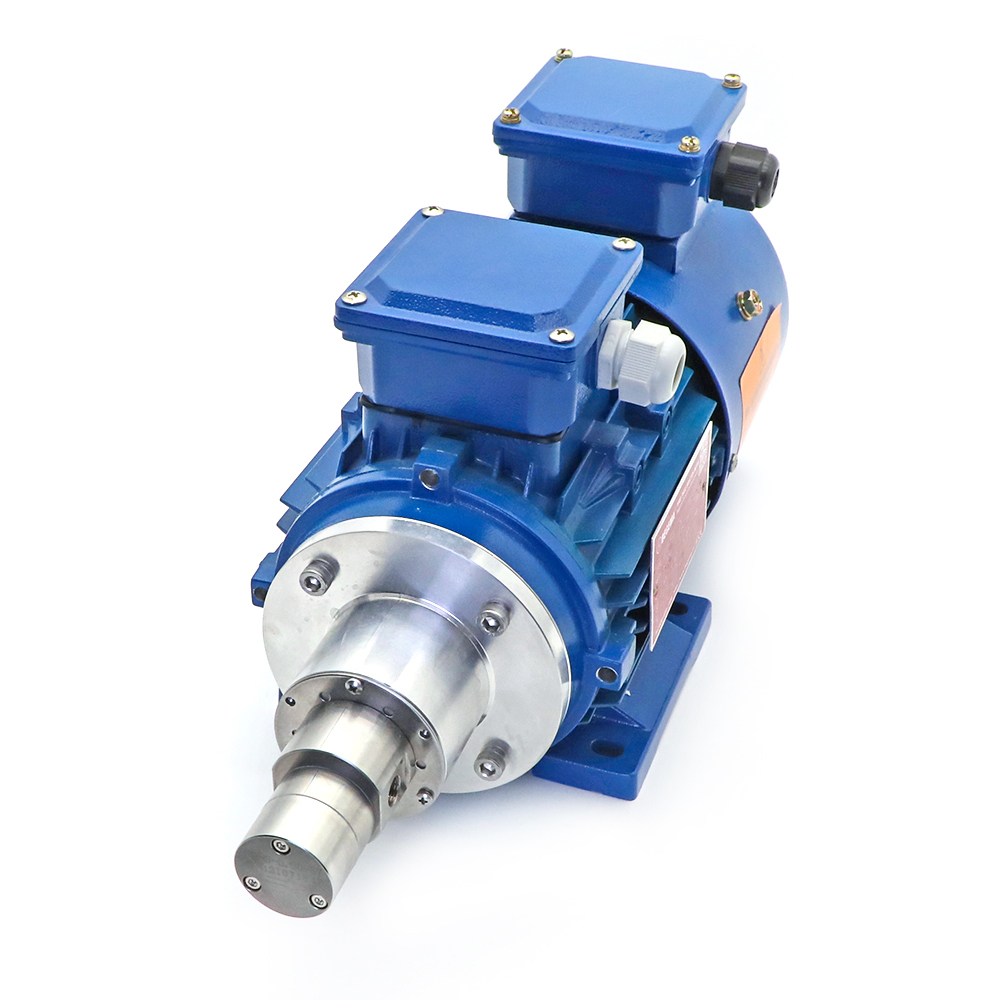

Pompe à mesure de l'engrenage micro magnétique avec moteur de fréquence variable à l'épreuve des explosions

Pompe à mesure de l'engrenage micro magnétique avec moteur de fréquence variable à l'épreuve des explosions

5 0 Commentaires

La pompe à engrenages magnétiques est un type de pompe à engrenage de déplacement positif qui atteint la transmission de couple sans contact par des actionneurs magnétiques, en remplaçant les joints dynamiques par des joints statiques pour obtenir un fonctionnement complet sans fuite. Les pompes à engrenages magnétiques conviennent à des industries telles que le pétrole, la chimie, la pharmaceutique, la fusion, l'électroples, la protection de l'environnement, la nourriture et la défense nationale. Ils sont un équipement idéal pour transporter des liquides inflammables, explosifs, volatils, toxiques, rares et précieux, ainsi que divers liquides corrosifs. Convient pour transmettre des liquides avec une certaine lubricité qui ne contiennent pas de particules et de fibres solides dans divers processus de l'industrie.

Quantité:
État de disponibilité:





enquête Ajouter au panier Exportation PDF

Description du produit

La pompe à engrenages à entraînement micro magnétique CX est composée de matériaux de coupure renforcés spéciaux pour les engrenages et les roulements, la tige en céramique de haute précision et les engrenages moulés par injection; Le produit a une durée de vie très longue et une résistance à l'usure, ce qui en fait un choix idéal pour transmettre un petit écoulement, des liquides corrosifs non pulsants, des liquides abrasifs et des liquides à haute température. L'utilisation de pompes à engrenages dans des lieux inflammables et explosifs nécessite l'utilisation de moteurs à feuilles d'explosion / moteurs de fréquence variables à l'épreuve des explosions pour conduire la pompe à engrenages. Convertisseur de fréquence configurable pour le contrôle de la fonction du moteur, avec une mesure de vitesse, une vitesse réglable et des fonctions de rotation avant / inverse La connexion de l'ordinateur supérieur peut obtenir un contrôle intelligent, qui convient aux environnements de travail continus tels que la mise en conserve liquide.

Les engrenages de la tête de pompe sont faits de matériaux de Peek; Le corps de la pompe est en acier inoxydable 316L, et les autres matériaux de surintensité sont de 316L. Le manchon d'arbre jette un coup d'œil et le matériau d'étanchéité est PTFE.

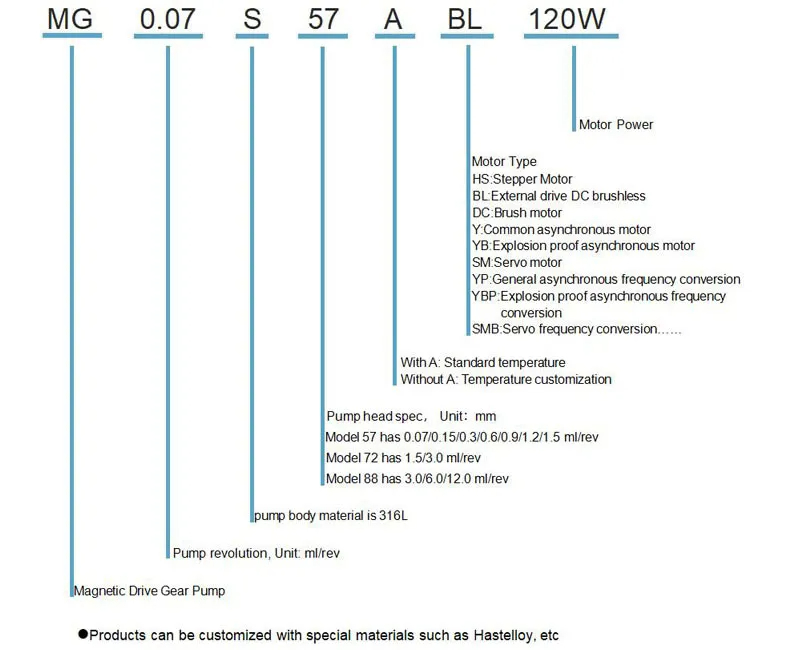

Modèle de produit

Paramètres du produit

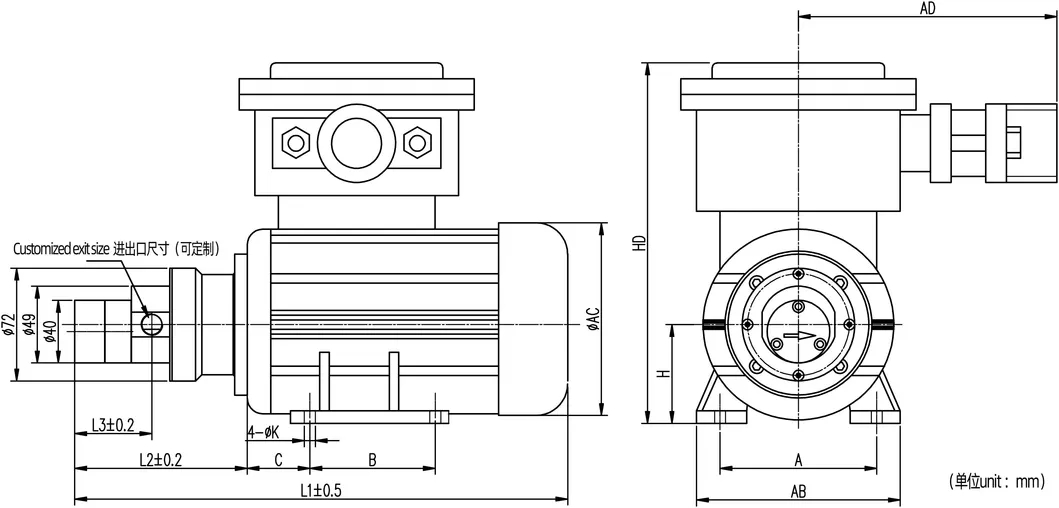

详情 -04

Modèle de pompe	Base moteur	L1	L2	L3	A	AB	H	HD	ANNONCE	B
JS1.50S72YB0.18KW	63	366	111	49	100	130	63	230	165	80
JS3.00S72YB0.37KW	71	401	143	66	112	140	71	250	165	90

Modèle de pompe	C	K	CA	Poids (kg)	Imp. & Exp. Taille	Plage de débit ( L / H )			plage de température
						2 pôles	4pôles
JS1.50S72YB0.18KW	40	7	130	15.5	G1 / 4	252		126	-40ºC ~ 50ºC
JS3.00S72YB0.37KW	43	7	145	18.5	G3 / 8	504		252	-40ºC ~ 40ºC

Paramètre du moteur
Puissance nominale	Triphasé 380v / 220v
Fréquence nominale	50Hz
Niveau de protection	Ip55
Type ex preuve	Flamme

Les valeurs de ce tableau sont réservées à la référence.

Remarques :

Le service OEM est avaiable en fonction de votre demande.

Les spécifications sont uniquement pour référence, pour la vérification des détails, n'hésitez pas à nous contacter.

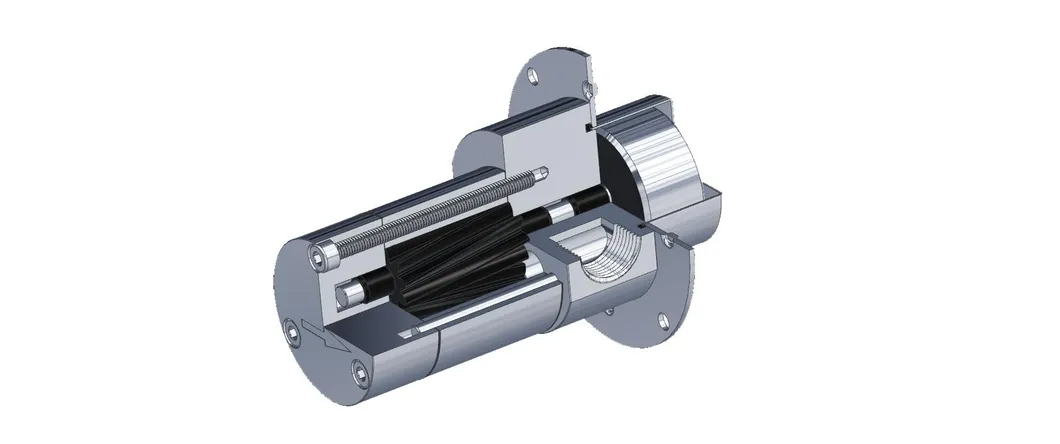

详情 -05

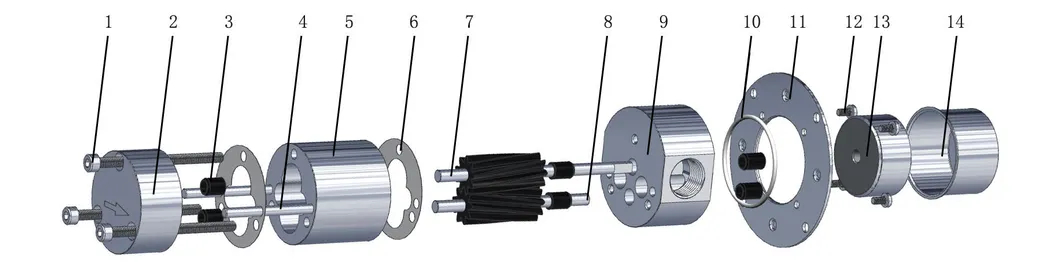

详情 -06

1. Vis de l'hexagone * 3 5. Corps de pompe 9. Couvercle arrière 13. Acier magnétique interne
2. COUVERCLE FRONT 6. JOINT PTFE * 2 10. RING 14. COUVERTURE D'ISOLATION
3. GLANGE D'ARBEUR * 6 7. Pigne de conduite 11. Platin
4.Pin * 2 8. Pragère entraîné 12. Vis de tête contre-jacente * 4 4 .

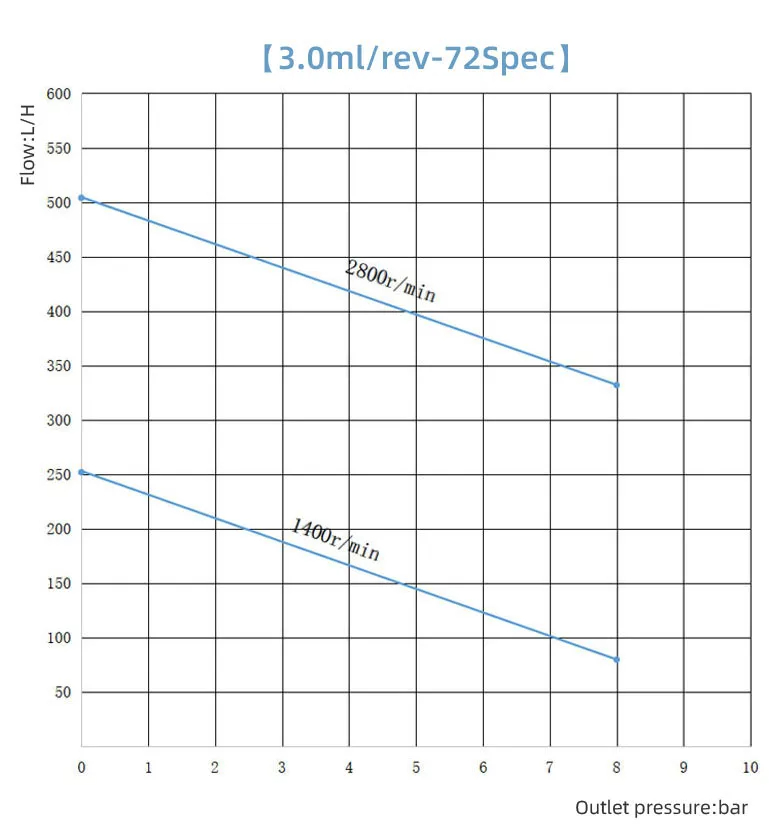

详情 -07

Caractéristiques du produit

Pas de pouls, haute précision.

La conception de l'engrenage externe rend le flux de la pompe relativement non affecté par la pression du système, et la sortie de l'écoulement n'a pas de pulsation, qui peut mesurer avec précision l'écoulement et a une forte répétabilité.

Transmission stable.

La transmission de l'engrenage peut assurer un rapport de transmission instantané constant.

Fuite zéro.

Pas de joint d'emballage ou de joint mécanique, pas de pièces de port, en utilisant un entraînement magnétique, un joint statique, vraiment une fuite zéro.

Résistance à la corrosion

304 / 316L, les plastiques Hastelloy et Engineering peuvent être sélectionnés comme matériaux du corps de la pompe, qui peuvent être utilisés dans la plupart des milieux chimiques.

Vie à service efficace et pratique et pratique

Adoptez la voie de l'entraînement direct du moteur, réduisez les pièces vulnérables. Haute efficacité et économie d'énergie, maintenance simple, faible coût d'installation, durée de vie à long terme.

Applicabilité.

Convient pour une pression différentielle élevée, une pression du système élevée et une large gamme de viscosité moyenne.

longue durée de vie.

La conception du lecteur magnétique du joint non dynamique fait que l'extrémité de l'arbre n'a plus besoin du joint dynamique, ce qui garantit le fonctionnement sans fuite de la pompe. Le support d'arbre solide et stable peut assurer le maillage précis de l'engrenage lorsque la pompe fonctionne à grande vitesse, assurez le fonctionnement en douceur de la pompe, la haute précision de la mesure et la longue durée de vie de la pompe.

Mode de conduite diversifié.

La pompe de mesure magnétique de l'engrenage à entraînement peut être directement connectée avec un moteur sans balais en courant continu, un moteur à 2 pôles et 4 pôles sans réducteur. Le contrôle d'écoulement de la pompe peut être réalisé par le contrôleur de AC, DC, DC sans balais et d'autres moteurs. Nous pouvons fournir une variété de méthodes de conduite standard pour répondre aux besoins des clients.

Un large éventail d'applications.

Pompe à engrenage à entraînement magnétique dans la conception, la fabrication et l'application d'un grand nombre d'utilisation de la technologie de la conduite magnétique, de la pompe et du moteur. Il a les avantages sans pulsation, longue durée de vie et sans fuite. Ces avantages rendent nos produits largement utilisés dans les produits chimiques, médicaux, en laboratoire,
