La spécification d’une fiable pompe chimique comporte des enjeux extrêmement élevés. Un léger désalignement entre les caractéristiques du fluide et l’architecture de la pompe entraîne directement des défaillances catastrophiques des joints. Vous risquez de graves risques environnementaux, des temps d'arrêt imprévus coûteux et d'importantes responsabilités en matière de sécurité. Pour trouver la bonne unité, vous devez aller bien au-delà des mesures standard des pompes à eau. Vous devez évaluer la compatibilité des matériaux, la densité, la pression de vapeur et les contraintes strictes d’étanchéité. Une pompe à eau centrifuge standard ne survivra tout simplement pas aux acides agressifs. Il se dégradera rapidement lors de la manipulation de solvants volatils. Ce guide fournit un cadre aligné sur l’ingénierie pour évaluer vos options. Nous vous aiderons à présélectionner et à sélectionner le bon équipement. Cela garantit une conformité environnementale stricte, une sécurité optimale des opérateurs et une fiabilité mécanique à long terme.
Le profilage des fluides n"est pas négociable : la concentration chimique, la température et la densité spécifique dictent directement à la fois les matériaux mouillés et le dimensionnement du moteur.
La compatibilité des matériaux l"emporte sur le coût initial : la spécification de polymères fluorés de qualité supérieure (PTFE/PVDF) ou d"alliages exotiques (Hastelloy) réduit de manière exponentielle le coût total de possession (TCO) en évitant une défaillance prématurée.
Les technologies sans joint dominent : les pompes à entraînement magnétique et à membrane atténuent les risques de fuite, représentant la norme industrielle pour la manipulation de produits corrosifs dangereux.
La règle du « maillon faible » : les joints toriques, les joints et les élastomères sont les points de défaillance les plus fréquents et nécessitent une vérification indépendante de la compatibilité chimique.
Cela constitue l’étape fondamentale de votre processus de sélection. Ignorer une analyse rigoureuse des fluides garantit une dégradation rapide des pièces internes. Cela annule également immédiatement les garanties du fabricant. Vous devez considérer le profilage des fluides comme une phase d’ingénierie obligatoire.
Tout d’abord, évaluez l’identité chimique exacte et sa concentration. Les concentrations fluctuantes modifient radicalement le comportement des fluides. Par exemple, l’acide sulfurique à 98 % se comporte totalement différemment d’une solution à 10 %. Les solutions diluées provoquent souvent une oxydation plus agressive sur certains métaux. Il faut également tenir compte des oligo-éléments ou des impuretés. Des impuretés mineures déclenchent souvent des réactions chimiques inattendues à l’intérieur du boîtier.
Ensuite, établissez l"écart de température pour votre système. Enregistrez vos températures de fonctionnement minimales, maximales et normales. Une chaleur élevée augmente de façon exponentielle l’agression corrosive. Cela réduit également considérablement la résistance mécanique des boîtiers en plastique. Un polymère manipulant un acide à température ambiante peut se déformer complètement à quatre-vingt-dix degrés Celsius.
Vous devez également documenter la densité spécifique et la viscosité du fluide. La densité spécifique mesure la densité du fluide par rapport à l"eau. Le pompage de liquides plus lourds et visqueux nécessite un déclassement des courbes de performances standard. Vous devez augmenter la taille du moteur pour éviter une surcharge électrique dangereuse.
Enfin, identifiez la présence d’éventuelles particules. Vérifiez si le liquide reste entièrement propre. Notez s"il cristallise sous certaines températures. Identifiez les matières en suspension. Les solides détruisent facilement les tolérances serrées à l’intérieur de certaines pompes sans joint. Les particules dures rayeront rapidement les composants internes.
Votre principal domaine d’intervention consiste à choisir entre des architectures métalliques et non métalliques. Basez toujours cette décision sur des tableaux de compatibilité empiriques. Ne vous fiez jamais à des hypothèses ou à des habitudes passées.
Les plastiques techniques offrent une excellente défense contre les fluides de procédé agressifs. Le PTFE (Téflon) et le PVDF (Kynar) représentent les références absolues. Ils offrent une résistance chimique à large spectre dans de nombreuses industries. Ils restent idéaux pour manipuler des acides et des halogènes très agressifs. Le polypropylène (PP) offre une alternative très pratique. Cela fonctionne bien pour les corrosifs moins agressifs et les alcalis basiques. Cependant, des seuils de température plus bas limitent fortement son utilisation. Il se ramollit rapidement sous des charges thermiques élevées.
Parfois, les matériaux plastiques présentent des défaillances structurelles dans des conditions de traitement extrêmes. Les applications haute pression nécessitent des boîtiers métalliques. L"acier inoxydable (316L) convient parfaitement aux produits chimiques doux et aux solvants. Il reste cependant très vulnérable aux piqûres dues aux chlorures. L"acide chlorhydrique détruira rapidement un boîtier en acier inoxydable standard. Les métaux exotiques deviennent absolument nécessaires pour les produits corrosifs à températures extrêmement élevées. Des matériaux comme l"Hastelloy, le titane et l"alliage 20 offrent une intégrité structurelle inégalée. Ils résistent en toute sécurité aux agressions chimiques extrêmes.
Vous devez parfaitement adapter les joints toriques et les joints au fluide. Les choix courants hautes performances incluent Viton, EPDM et Kalrez. Un corps de pompe très résistant s"avère totalement inutile si les joints toriques internes se dissolvent. Les élastomères représentent le maillon le plus faible de tout système. Ils gonflent, se fissurent ou fondent souvent lorsqu"ils sont exposés à des solvants incompatibles. Vérifiez toujours de manière indépendante la compatibilité chimique de votre élastomère.
Catégorie de matériau | Applications optimales | Limites notables |
|---|---|---|
PTFE/PVDF | Acides agressifs, halogènes, ultra haute pureté | Fragilité structurelle plus élevée que les métaux épais |
Polypropylène (PP) | Corrosifs doux, bases, alcalis généraux | Limites de température maximales basses ; s"adoucit rapidement |
Acier inoxydable (316L) | Solvants organiques, produits chimiques de traitement doux | Très sensible aux piqûres rapides de chlorure |
Hastelloy / Alliage 20 | Corrosifs à haute température extrême, acides forts | Poids plus lourd et délais de fabrication plus longs |
Vous devez adapter la mécanique de l’équipement à votre application chimique spécifique. Cela équilibre l’efficacité opérationnelle et la sécurité maximale.

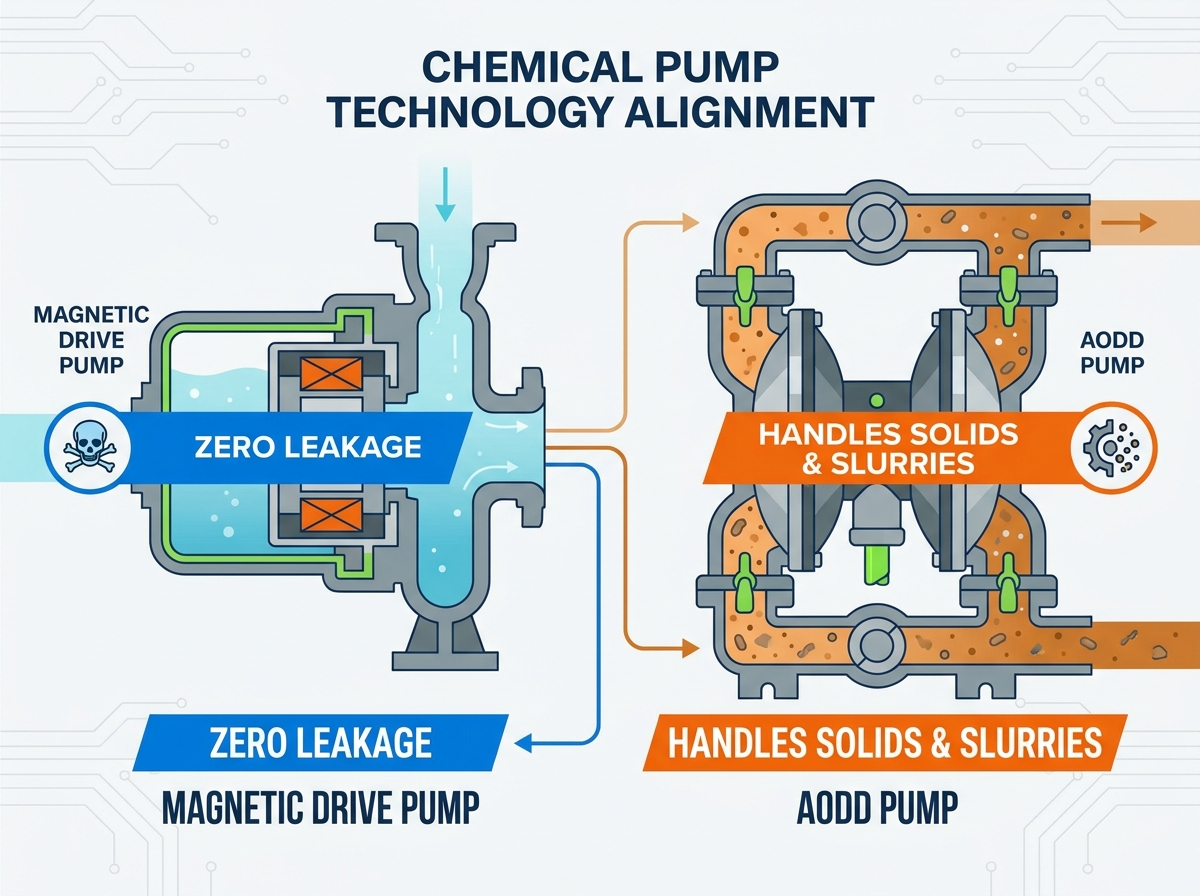

Utilisez des modèles centrifuges sans joint pour les liquides propres, hautement corrosifs ou toxiques. Les réglementations environnementales exigent souvent l’absence de fuite pour ces fluides. Les conceptions Mag-Drive éliminent entièrement les garnitures mécaniques dynamiques. Ils utilisent des aimants puissants pour entraîner la turbine interne. Cela supprime le chemin de fuite principal trouvé dans les pompes standard. Cependant, leur mise en œuvre comporte des risques spécifiques. Ils restent très sensibles aux conditions de marche à sec. Les matières en suspension bloqueront rapidement le couplage magnétique. Vous devez fournir un débit de fluide constant et très propre.
Les unités AODD gèrent parfaitement les fluides sensibles au cisaillement. Ils gèrent facilement des viscosités variables ou des liquides à haute teneur en solides. Ces pompes offrent plusieurs avantages opérationnels distincts. Ils s"auto-amorcent facilement à partir d"un démarrage à sec. Ils peuvent fonctionner à sec en toute sécurité sans détruire les pièces internes. De plus, leur fonctionnement pneumatique les rend intrinsèquement antidéflagrants. Ils ne nécessitent aucun branchement électrique, assurant ainsi la sécurité dans les zones volatiles.
Utilisez des pompes péristaltiques pour les boues très abrasives et corrosives. Ils excellent également dans les exigences de dosage chimique précis. Les rouleaux compriment un tuyau flexible pour faire avancer le fluide. Le liquide ne touche que la doublure intérieure du tuyau. Cela élimine entièrement l’approvisionnement complexe en pièces en contact avec le produit. Il vous suffit d"adapter le matériau du tuyau à votre fluide agressif.
Erreurs courantes dans l’alignement technologique :
Installation d"une pompe à entraînement magnétique pour les fluides contenant des solides durs et abrasifs.
Utilisation d"une pompe AODD sans amortisseur de pulsations dans des réseaux de canalisations sensibles.
Sélection d"une pompe péristaltique pour les fluides à haute température dépassant les limites des tuyaux en caoutchouc.
Faire fonctionner une pompe centrifuge en dehors de son point de meilleur rendement (BEP) tout en manipulant des acides volatils.
Vous devez traduire les exigences des installations en spécifications techniques précises. Ce processus mathématique garantit la longévité opérationnelle et évite les pannes catastrophiques.
Calculez votre débit exact requis et la hauteur dynamique totale (TDH). Vous devez construire une courbe de résistance précise du système. Prenez le temps de prendre en compte la perte de friction des tuyaux, des coudes et des vannes. Tenez également compte des variations spécifiques de viscosité chimique. Le pompage d’un sirop chimique épais nécessite des mesures très différentes de celles du pompage de l’eau. Une viscosité plus élevée augmente considérablement les pertes par frottement dans tout le réseau de canalisations.
Vous devez soigneusement évaluer NPSHa par rapport à NPSHr. Cela se traduit par une tête d’aspiration nette positive disponible par rapport aux besoins. Les produits chimiques corrosifs possèdent souvent des pressions de vapeur uniques et très volatiles. Ils se transforment en gaz à des températures bien inférieures à celles de l"eau. Ne pas calculer correctement le NPSH conduit directement à la cavitation de la pompe.
La cavitation crée des bulles de vapeur bouillantes et implosantes localisées à l’intérieur du boîtier. Ces minuscules implosions portent une immense force mécanique. Ils détruiront mécaniquement rapidement les turbines internes en métal ou en plastique. Cette destruction mécanique se produit beaucoup plus rapidement que la corrosion chimique classique. Assurez-vous toujours que votre NPSHa dépasse le NPSHr d’une marge très confortable. Les ingénieurs recommandent généralement une marge de sécurité d’au moins trois pieds.
Pour aller au-delà de la fonctionnalité de base de déplacement des fluides, il faut évaluer les impacts sur la sécurité à long terme. Vous devez donner la priorité à des cadres rigoureux de conformité réglementaire et de sécurité. Évaluez immédiatement les exigences de votre site pour la certification ATEX. Les atmosphères explosives exigent des conceptions d’équipements hautement spécialisées et anti-étincelles. La conformité OSHA reste également essentielle pour les environnements dangereux pour les opérateurs. Vous devez également intégrer des fonctionnalités de confinement secondaire robustes. Ceux-ci contiennent des déversements de produits chimiques dangereux en cas de rupture du boîtier primaire.
Une surveillance et une instrumentation adéquates préviennent les catastrophes industrielles. Installez des moniteurs de puissance active et des détecteurs de fuites réactifs. Les sondes de température jouent ici également un rôle véritablement essentiel. Ces instruments automatisés surveillent en permanence l’état de la machine. Ils arrêtent automatiquement l’équipement avant qu’une défaillance catastrophique du joint ne se produise. S"appuyer uniquement sur la surveillance manuelle de l"opérateur garantit une exposition accrue aux risques. Protégez votre personnel et votre environnement local grâce à des systèmes sophistiqués et automatisés de détection des pannes. Les alertes précoces sauvent des vies et évitent des amendes environnementales massives.
Consolidez votre évaluation technique en prochaines étapes concrètes. Cette logique systématique vous aide à impliquer efficacement les fabricants d’équipements.
Tout d’abord, préparez une fiche technique complète. Vous devez fournir des mesures très spécifiques au fournisseur. Fournissez le débit exact et votre TDH calculé. Incluez le nom chimique précis et son numéro d’enregistrement CAS. Répertoriez les pourcentages de concentration, les températures de fonctionnement normales et les pics de température. Détaillez la densité spécifique et le pourcentage précis de solides. Indiquez toujours clairement votre NPSHa calculé.
Posez au fabricant ces questions spécifiques et ciblées :
"Pouvez-vous fournir des garanties publiées de compatibilité des matériaux pour cette matrice de concentration et de température spécifique ?"
"Quel est le cycle de vie attendu des pièces d"usure internes dans cette application précise ?"
"Quels sont les délais de livraison habituels pour les pièces de rechange et les kits de joints requis ?"
"Proposez-vous des tests en usine avec des fluides ayant des densités similaires ?"
Demander une documentation physique garantit que vous recevez une assistance précise. Exigez des courbes de performances adaptées à la viscosité exacte de votre fluide. N’acceptez jamais une courbe de performance de l’eau standard pour une application chimique lourde. Tenir le fabricant responsable de la confirmation des calculs techniques.
La spécification d’une robuste pompe chimique représente un processus holistique très complexe. Cela nécessite un alignement précis entre la chimie des fluides, la science des matériaux et l’ingénierie mécanique. Vous devez définir minutieusement vos paramètres opérationnels avant de contacter les fournisseurs. Privilégiez avant tout la sécurité et la compatibilité exacte des matériaux. Prendre des raccourcis sur les matériaux mouillés est toujours une invitation au désastre environnemental et opérationnel.
Nous conseillons fortement aux décideurs des installations de consulter directement les ingénieurs d"application. Ils vous aideront à valider vos sélections de matériaux et les courbes de performances du système. Ils possèdent l’expérience nécessaire pour détecter les risques cachés de mise en œuvre. Prenez dès aujourd’hui des mesures délibérées pour sécuriser vos lignes de traitement dangereuses.
Demandez une consultation technique détaillée auprès d’un fabricant d’équipement certifié. Soumettez les spécifications du système de votre installation pour un examen professionnel complet. Vous devez également télécharger un tableau détaillé de compatibilité chimique. Utilisez-le pour comparer immédiatement les élastomères, les matériaux de boîtier et les températures de processus requis.
R : Généralement non, selon la concentration exacte. L"acide sulfurique dilué détruit de manière agressive l"acier inoxydable 316L standard par oxydation rapide. Vous aurez généralement besoin de plastiques techniques spécialisés comme le PTFE et le PVDF. Alternativement, vous devez spécifier des métaux exotiques de haute qualité comme l’alliage 20 pour résister à la corrosion intense.
R : Les garnitures mécaniques comportent des points de contact physiques qui contiennent le fluide. Ceux-ci s’usent avec le temps et finissent par fuir. Les pompes Mag-Drive utilisent à la place un système de couplage magnétique sophistiqué. Cela élimine entièrement la pénétration physique de l’arbre. Il supprime le chemin de fuite principal, garantissant ainsi zéro émission fugitive.
R : Les unités Mag-drive échouent rapidement lors de la manipulation d’abrasifs. Les particules solides détruisent leurs tolérances internes serrées. Nous recommandons plutôt d’utiliser une pompe pneumatique à double membrane (AODD). Les pompes péristaltiques conviennent également parfaitement ici. Les deux gèrent facilement les solides lourds tout en manipulant en toute sécurité les produits corrosifs agressifs.
R : Les produits chimiques plus lourds que l’eau possèdent une densité spécifique supérieure à 1,0. Le déplacement de fluides plus denses nécessite un couple mécanique beaucoup plus élevé. Un moteur standard dimensionné pour l’eau sera rapidement surchargé et grillera s’il pompe un produit chimique dense et lourd. Vous devez toujours augmenter la taille du moteur en conséquence.
