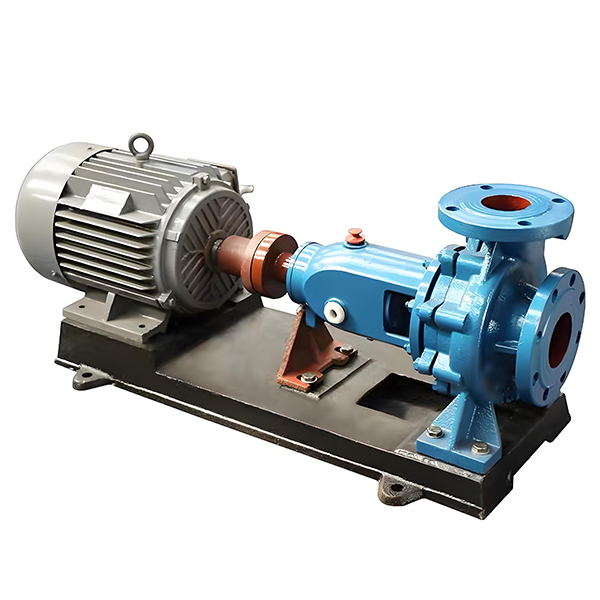

La pompe centrifuge à un stade horizontale IS est une pompe à eau propre très efficace et fiable, largement utilisée dans les usines, les mines, l'approvisionnement en eau municipale, le drainage et l'irrigation agricole. Il dispose d'une structure simple, d'une grande capacité d'écoulement, d'une tête moyenne et d'un entretien facile, ce qui le rend adapté au transfert d'eau propre ou de liquides avec des propriétés physiques et chimiques similaires.
Conception unique à une seule étape: La pompe centrifuge de type IS adopte une structure unique à une seule étape, avec un corps de pompe compacte et une installation facile, adaptée aux systèmes de pompe à débit moyen et à basse pression.
Haute efficacité: la pompe améliore l'efficacité de travail de la pompe à eau et réduit la consommation d'énergie en optimisant le modèle hydraulique.
Résistance à la corrosion: le corps de la pompe et la roue sont faits de fonte de haute qualité, qui a une forte résistance à la corrosion et convient pour transmettre de l'eau propre et des liquides légèrement corrosifs.
Durabilité forte: l'utilisation de joints mécaniques avancés et de matériaux de haute qualité réduit l'usure et prolonge la durée de vie.
Fonctionnement facile: La pompe a une conception structurelle simple, un fonctionnement et une maintenance simples, et est facile à installer.
Économie d'énergie: En raison de la conception raisonnable du corps de la pompe, il peut fournir un débit d'eau plus élevé à un coût de fonctionnement plus faible, et l'effet d'économie d'énergie est important.
Industrie du traitement de l'eau: Utilisé pour le transport de l'eau dans les usines d'eau urbaines et les usines de traitement des eaux usées.
Irrigation agricole: largement utilisé dans les systèmes d'irrigation agricole, adaptés à l'irrigation, au drainage, etc.
Production industrielle: Convient au refroidissement par eau, à l'approvisionnement en eau et à d'autres besoins dans les usines chimiques, les papeteries, les usines de transformation des aliments et autres industries.
Bâtiment en eau: utilisé pour l'approvisionnement en eau sous pression dans la construction de systèmes d'approvisionnement en eau.
Système de protection contre les incendies: En tant qu'équipement principal de la pompe à eau dans le système de protection contre les incendies, il fournit un support de pression d'eau.
Système thermique: utilisé pour le chauffage, la climatisation et les systèmes de circulation de l'eau chaude dans l'industrie et les bâtiments.
Le principe de travail de la pompe centrifuge à une seule seule étape est basée sur la génération de force centrifuge. La roue de la pompe tourne à grande vitesse sous le lecteur du moteur, suçant le liquide dans la roue au centre du corps de la pompe. Le liquide est accéléré par la roue et déchargé par la force centrifuge, formant un liquide à haute pression, qui pénètre dans le tuyau de décharge après avoir été guidé par les aubes guides du boîtier de la pompe. Puisqu'il n'y a qu'une seule entrée d'eau à l'extrémité d'aspiration de la pompe (aspiration unique), ses performances d'absorption d'eau sont plus stables.
Inspection pré-démarrée:
Vérifiez si la connexion entre le moteur et le corps de la pompe est ferme.
Assurez-vous qu'il y a suffisamment d'eau dans le corps de la pompe pour éviter le fonctionnement sec.
Vérifiez si le système de commande électrique est normal et confirmez que le câblage est correct.
Processus de départ:
Après avoir démarré le moteur, vérifiez la direction de la pompe pour vous assurer qu'elle est cohérente avec la direction de travail de la pompe.
Vérifiez si le débit, la tête et le courant de la pompe se trouvent dans la plage normale.
Processus de fonctionnement:
Gardez la pompe en marche dans la plage de fonctionnement nominale pour éviter le fonctionnement de surcharge.
Vérifiez régulièrement la température du roulement et le courant du moteur pour assurer le fonctionnement normal de l'équipement.
Opération d'arrêt:
Avant d'arrêter le fonctionnement, la soupape de sortie de l'eau doit être fermée en premier, puis le moteur doit être désactivé pour éviter la cavitation du corps de la pompe.
Après avoir terminé l'opération d'arrêt, vérifiez s'il y a une accumulation d'eau à l'intérieur du corps de la pompe, en particulier dans un environnement à basse température, pour éviter la congélation et la fissuration.
Empêcher le fonctionnement sec: pendant l'utilisation, le port d'aspiration de la pompe doit être complètement rempli de liquide pour éviter le fonctionnement sec. Le fonctionnement sec entraînera une surchauffe du corps de la pompe et, dans les cas graves, le corps de la pompe et le dispositif d'étanchéité peuvent être endommagés.
Empêcher le blocage: Le port d'aspiration et de décharge de la pompe doit être nettoyé régulièrement pour éviter le blocage par les débris, ce qui affectera le débit et le fonctionnement normal de la pompe.
Maintenir une pression stable: évitez de faire fonctionner la pompe à une pression ultra-élevée pendant longtemps, sinon elle peut entraîner une surcharge et des dommages à la pompe.
Mesures anti-congélation: Lorsqu'elles sont utilisées dans les zones froides, des soins doivent être pris pour empêcher l'eau de s'accumuler dans le corps de la pompe pour empêcher la glace de nuire au corps de la pompe.
Inspection et entretien réguliers: inspectez et nettoyez régulièrement le corps de la pompe, en particulier la roue, le dispositif d'étanchéité et d'autres pièces facilement usées pour assurer un fonctionnement stable à long terme de l'équipement.
Ⅵ. est des paramètres techniques de pompe centrifuge à une seule action à une seule étape
| Débit | 5-1200 m ³ / h |
| Tête | 5-125 m |
| Pouvoir | 1,1 ~ 200 kW |
| Calibre | 25 ~ 300 mm |
| Température de travail | ≤ 80 ° C |
| Pression de travail | ≤ 1,6 MPa |
| Vitesse | 2900 tr / min |
| Hauteur de l'inhalation | <6m |
| Pompage du corps du corps | fonte, cuivre, alliage d'aluminium (facultatif) |
| Tension du moteur | 380V, 50Hz |
| Type de moteur | moteur asynchrone triphasé |
| Joint d'arbre de pompe | joint mécanique |
| Structure de la pompe | aspiration unique à un étage |
| Médias applicables | Eau claire liquide, eau industrielle, liquides légèrement corrosifs |
Ⅶ. est type de la pompe centrifuge à aspiration à une seule étape : paramètres de spécification
| Modèle | Couler taux (M ³ / H) | Tête (m) | Pouvoir (KW) | Diamètre de la pompe (mm) | Vitesse (tr / min) | Puissance du moteur (KW) | Efficacité (%) | Hauteur d'aspiration (M) |
| IS50-32-125 | 5 ~ 50 | 10 ~ 50 | 1.1 ~ 3.0 | 32 | 2900 | 1.1 | ≥60 | ≤6 |
| IS80-50-200 | 10 ~ 100 | 20 ~ 60 | 3,0 ~ 7,5 | 50 | 2900 | 3.0 | ≥65 | ≤6 |
| IS100-65-250 | 20 ~ 150 | 20 ~ 80 | 5,5 ~ 15 | 65 | 2900 | 7.5 | ≥70 | ≤6 |
| IS150-100-300 | 50 ~ 300 | 30 ~ 100 | 15 ~ 45 | 100 | 2900 | 15 | ≥75 | ≤6 |
| IS200-150-350 | 100 ~ 500 | 50 ~ 125 | 30 ~ 75 | 150 | 2900 | 30 | ≥80 | ≤6 |
| IS250-200-400 | 200 ~ 800 | 60 ~ 125 | 75 ~ 160 | 200 | 2900 | 75 | ≥80 | ≤6 |
Le contenu ci-dessus fournit aux utilisateurs des informations complètes sur la pompe centrifuge à aspiration unique de type SI, garantissant que les clients peuvent comprendre ses caractéristiques structurelles, ses exigences d'utilisation et ses précautions de maintenance, prolongeant ainsi efficacement la durée de vie de la pompe et améliorant l'efficacité du travail. Les données ci-dessus et les informations sur le produit sont réservées à la référence. Pour des informations et des paramètres détaillés du produit, veuillez contacter le service client de l'industrie de la pompe Shanghai Jiushi. Nous vous enverrons les informations sur le produit détaillées dès que possible.
| Non. | Problème commun | Cause possible | Solution |
| 1 | La pompe ne commence pas | Alimentation non connectée ou tension trop faible | Vérifiez l'alimentation et la tension |
| 2 | Le moteur fonctionne mais pas de sortie d'eau | L'air en pipeline ou pompe non amorcé | Pompe Prime, retirer l'air, vérifier la conduite d'aspiration |
| 3 | Débit d'eau insuffisant | Roue usée ou pipeline bloqué | Remplacer la roue, pipeline propre |
| 4 | Pression de décharge basse | Basse vitesse ou tête trop élevée | Vérifiez la vitesse du moteur, sélectionnez une pompe appropriée |
| 5 | Vibration excessive | Installation inappropriée ou déséquilibre du rotor | Renforcez l'installation, rotor d'équilibre |
| 6 | Bruit excessif | Roulements usés ou cavitation | Remplacer les roulements, améliorer les conditions d'aspiration |
| 7 | Fuite de pompe | Anneau de joint ou joint mécanique endommagé | Remplacer les joints |
| 8 | Surchauffe du moteur | Surcharge du moteur ou mauvais refroidissement | Réduire la charge, améliorer le refroidissement |
| 9 | Mot à moteur fréquemment | Surintensité ou court-circuit | Inspecter le circuit et le moteur |
| 10 | Faible efficacité de la pompe | Design de tuyauterie inappropriée ou dommages causés par la roue | Optimiser la tuyauterie, remplacer la roue |
| 11 | Pompe durement pour commencer | Portant coincé ou manque de lubrification | Ajouter une lubrification ou remplacer le roulement |
| 12 | La cavitation se produit | Lifte d'aspiration excessive ou source d'eau insuffisante | Réduire la hauteur de l'installation, assurer suffisamment d'eau |
| 13 | L'eau contient des impuretés | Source d'eau sale ou passoire endommagée | Nettoyer ou remplacer la passoire |
| 14 | Surchauffe du boîtier de la pompe | Manque de lubrification ou de surcharge | Vérifiez la lubrification, évitez la surcharge |
| 15 | Pompe en marche arrière | Mauvais câblage | Régler les connexions de câblage |
