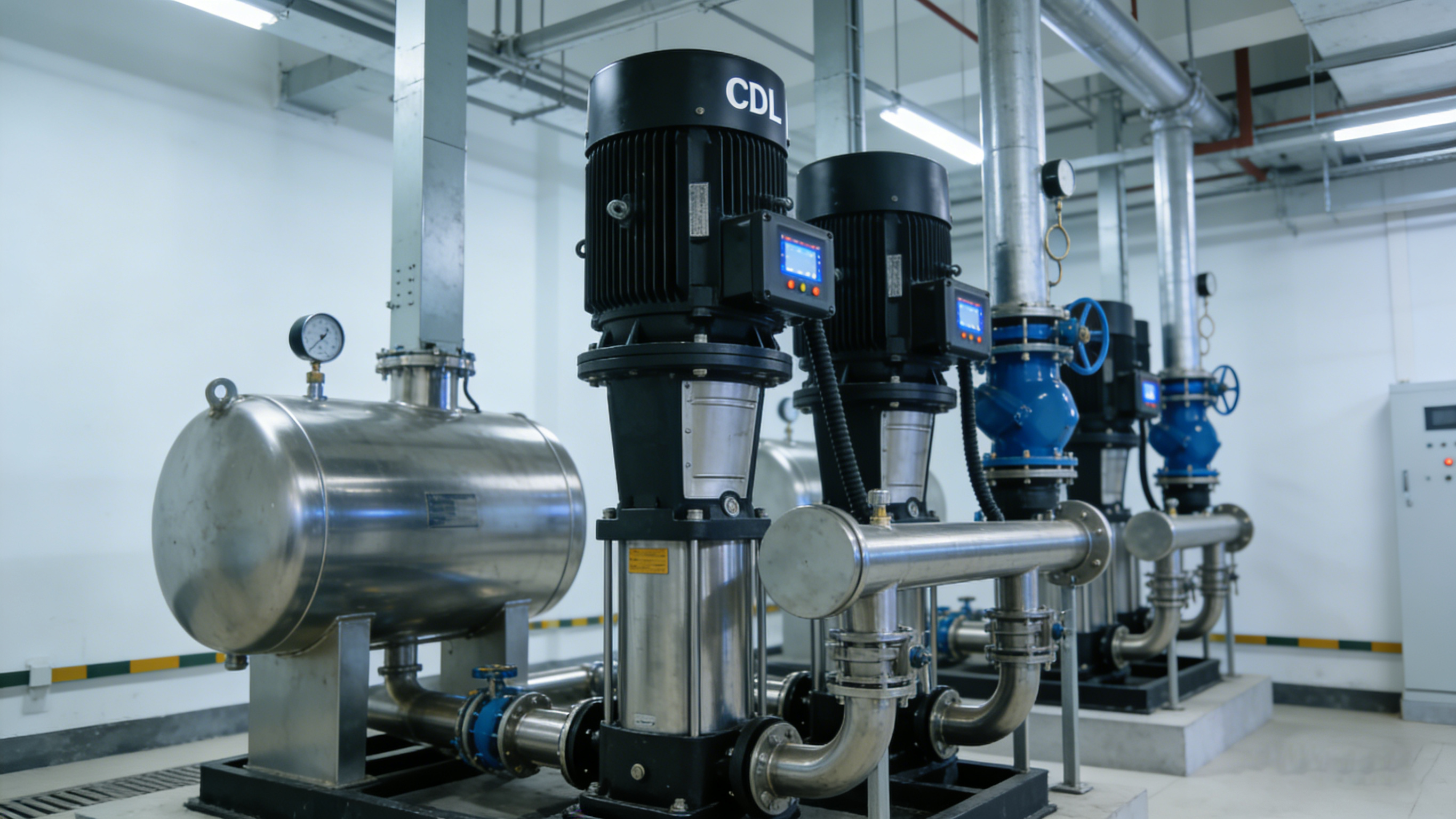

Guide de sélection des pompes centrifuges multicellulaires verticales CDLCDLF : analyse complète des paramètres, des scénarios et des idées fausses

Dans de nombreux domaines tels que la production industrielle, l'approvisionnement en eau des bâtiments et le traitement de l'eau, les pompes centrifuges multicellulaires verticales CDL/CDLF sont devenues des équipements essentiels dans les systèmes de transport de fluides en raison de leur structure compacte, de leur rendement élevé, de leurs économies d'énergie et de leur fonctionnement stable. Cependant, une sélection inappropriée peut non seulement conduire à une faible efficacité de fonctionnement des équipements et à une consommation d'énergie en flèche, mais également provoquer des pannes fréquentes, raccourcir la durée de vie des équipements et augmenter les coûts de maintenance ultérieurs. Cet article fournira un guide complet et pratique de sélection des pompes centrifuges multicellulaires verticales CDL/CDLF à partir de trois dimensions : interprétation des paramètres de base, analyse des scénarios appropriés et évitement des pièges de sélection courants, pour vous aider à répondre avec précision à vos besoins et à maximiser les performances de l'équipement.

I. Interprétation des paramètres de base :

La condition préalable de base à la sélection Le cœur de la sélection consiste à faire correspondre les paramètres de l'équipement avec les conditions de fonctionnement réelles. Les paramètres clés des pompes centrifuges multicellulaires verticales CDL/CDLF comprennent principalement le débit, la hauteur manométrique, les caractéristiques du fluide, la vitesse et la hauteur d'aspiration nette positive (NPSH). Chaque paramètre détermine directement si l'équipement peut fonctionner normalement.

1. Le débit : un indicateur essentiel pour répondre aux besoins de transport

Le débit fait référence au volume de fluide qu'une pompe peut délivrer par unité de temps (unité : m³/h). Lors de la sélection d'une pompe, le débit maximum dans les conditions de fonctionnement réelles doit être utilisé comme référence, tout en prévoyant une marge de 10 à 15 % pour éviter un débit insuffisant dû aux fluctuations des conditions de fonctionnement. Il est important de noter que les pompes des séries CDL/CDLF ont des plages de débit fixes ; différents modèles correspondent à différents intervalles de débit. Par exemple, les petites pompes CDL peuvent avoir des débits aussi faibles que 1 m³/h, tandis que les gros équipements peuvent atteindre des centaines de m³/h. Une correspondance précise basée sur les besoins réels du système de transport est cruciale ; choisir une pompe avec un débit trop élevé entraînera un gaspillage d'énergie, tandis qu'en choisir une avec un débit insuffisant ne parviendra pas à répondre aux exigences de production.

2. Tête : un indicateur clé pour vaincre la résistance

La hauteur fait référence à la hauteur (en mètres) à laquelle une pompe peut soulever du fluide. Essentiellement, cela représente la capacité de la pompe à effectuer un travail sur le fluide, couvrant la perte par frottement, la résistance locale le long du trajet de transport et la portance statique requise. Lors de la sélection d'une pompe, la hauteur totale doit être calculée hydrauliquement. La formule est la suivante : hauteur totale = hauteur statique (différence de hauteur entre les points de départ et d'arrivée) + perte par friction + perte de résistance locale (telle que la résistance des vannes, des coudes, des filtres, etc.). Une marge de hauteur de 10 à 20 % doit être autorisée, car les pertes de résistance peuvent augmenter en raison du vieillissement du pipeline, des changements de viscosité du milieu, etc. Une hauteur de chute insuffisante empêchera la pompe de refouler le fluide à l'emplacement désigné et peut même entraîner un fonctionnement à sec ou une surcharge.

3. Caractéristiques du fluide : détermination du matériau et de la structure de la pompe

Les caractéristiques du fluide constituent un facteur souvent négligé mais crucial dans le choix d’une pompe, ayant un impact direct sur le choix du matériau de la pompe et de la méthode d’étanchéité. Les pompes de la série CDL sont principalement en fonte, adaptées au transport de fluides propres tels que l'eau pure et l'eau adoucie, non corrosifs et exempts d'impuretés. Les pompes de la série CDLF utilisent de l'acier inoxydable (généralement 304 et 316), possédant une excellente résistance à la corrosion, adapté au transport de fluides légèrement corrosifs (tels que des solutions acides et alcalines faibles), de fluides de qualité alimentaire (tels que l'eau potable et les jus de fruits) et de fluides contenant de petites quantités d'impuretés (nécessitant un filtre). De plus, la température du fluide doit être prise en compte : les modèles standard peuvent être utilisés pour des fluides à température ambiante (0-80℃), tandis que les fluides à haute température (80-150℃) nécessitent des joints et des roulements résistants aux hautes températures. Si le média contient des impuretés particulaires, des roues résistantes à l'usure doivent être sélectionnées et la zone d'écoulement augmentée pour éviter l'usure et le colmatage de la roue.

4. Autres paramètres clés

Concernant la vitesse, la vitesse standard de la pompe CDL/CDLF est de 2900 tr/min (compatible avec un moteur asynchrone triphasé 380V). Certains modèles proposent une version à basse vitesse à 1 450 tr/min, ce qui entraîne moins de bruit et moins d'usure, ce qui la rend adaptée aux applications soumises à des exigences strictes en matière de bruit (telles que l'approvisionnement en eau des bâtiments et les hôpitaux). La hauteur d'aspiration nette positive (NPSH) est liée à la résistance de la pompe à la cavitation. Lors de la sélection d'une pompe, il est nécessaire de s'assurer que le NPSH effectif de l'installation réelle est supérieur au NPSH requis de la pompe pour éviter la cavitation à l'intérieur de la pompe, ce qui peut entraîner une corrosion de la roue, une augmentation des vibrations et une diminution du débit.

II. Adaptation basée sur des scénarios : points de sélection clés pour différents domaines

Les pompes centrifuges multicellulaires verticales CDL/CDLF ont une large gamme d'applications et les conditions de fonctionnement dans différents scénarios varient considérablement. Une sélection ciblée est nécessaire pour garantir l’adaptabilité et la stabilité des équipements.

1. Scénarios d’approvisionnement en eau des bâtiments (immeubles résidentiels, commerciaux et de bureaux)

Les principales exigences de ce scénario sont un approvisionnement en eau à pression constante, un faible bruit et un fonctionnement stable. Le débit et la hauteur d'élévation doivent être compatibles avec la hauteur du bâtiment et le nombre d'habitants. Directives de sélection : donnez la priorité aux pompes à eau propre de la série CDL (pour fournir de l'eau propre du robinet). S'il s'agit d'une alimentation en eau secondaire avec des exigences strictes en matière de qualité de l'eau, des pompes CDLF en acier inoxydable peuvent être utilisées. Utilisez des modèles de contrôle à fréquence variable pour obtenir un réglage automatique du débit et de la pression, évitant ainsi les cycles de démarrage et d'arrêt fréquents et réduisant la consommation d'énergie. La hauteur de chute doit couvrir la hauteur du point d'alimentation en eau le plus élevé du bâtiment + la résistance de la canalisation + la pression d'alimentation en eau aux bornes (généralement 0,2-0,4 MPa). Le débit doit être calculé sur la base de la consommation totale d'eau pendant les périodes de pointe, avec une marge de 15 % pour répondre à la demande simultanée en eau des résidents.

2. Scénarios de production industrielle (chimique, électronique, pharmaceutique)

Les scénarios industriels impliquent des conditions de fonctionnement complexes avec des différences significatives dans les caractéristiques des fluides, la température et la pression, imposant des exigences élevées en matière de fiabilité des pompes et de résistance à la corrosion. Directives de sélection : Dans l'industrie chimique, pour le transport de fluides corrosifs tels que les acides faibles, les alcalis et les solvants, les pompes en acier inoxydable CDLF 316 sont préférées, avec des garnitures mécaniques pour éviter les fuites. Dans les industries électronique et pharmaceutique, qui nécessitent le transport de fluides de haute pureté, les pompes CDLF en acier inoxydable de qualité alimentaire sont sélectionnées pour garantir l'absence de lessivage des matériaux, un nettoyage facile et le respect des normes d'hygiène de l'industrie. Pour les conditions à haute température (telles que l'alimentation dans des réacteurs chimiques), des pompes CDLF résistantes aux hautes températures sont nécessaires, équipées de joints en graphite et de roulements à haute température, avec une conception de dissipation thermique appropriée.

3. Scénarios de traitement de l'eau (traitement des eaux usées, équipement de purification de l'eau, dessalement de l'eau de mer)

Les médias de traitement de l'eau contiennent souvent de petites quantités d'impuretés, de sel ou sont légèrement corrosifs, nécessitant un équilibre entre la résistance à la corrosion et les capacités anti-colmatage. Considérations de sélection : Pour le traitement des eaux usées et la réutilisation ultérieure de l'eau propre, des pompes CDL peuvent être utilisées. Pour le prétraitement (contenant de petites quantités de matières en suspension), des pompes CDLF en acier inoxydable, équipées de dispositifs auto-amorçants et de filtres, sont nécessaires pour empêcher les impuretés de pénétrer dans le corps de la pompe. Dans les équipements de purification de l'eau et de dessalement de l'eau de mer, en raison de la teneur élevée en sel des médias, les pompes en acier inoxydable CDLF 316L sont sélectionnées pour améliorer la résistance à la corrosion. Les projets de traitement de l'eau à grande échelle nécessitent que plusieurs pompes fonctionnent en parallèle en fonction des besoins de débit, améliorant ainsi la stabilité du système et facilitant la maintenance.

4. Scénarios d'agriculture et d'irrigation (irrigation des terres agricoles, approvisionnement en eau des jardins)

Ce scénario exige une rentabilité élevée des pompes. Les fluides sont principalement des fluides propres tels que l’eau de rivière et l’eau de puits, et certains scénarios nécessitent une opération mobile. Lignes directrices de sélection : donnez la priorité aux pompes en fonte de la série CDL, car elles sont plus rentables et plus durables. La hauteur de chute doit être calculée en fonction de l'altitude la plus élevée de la zone irriguée et de la longueur du pipeline ; le débit doit être déterminé en fonction du quota d'irrigation et de la superficie irriguée. Pour l'irrigation mobile, de petites pompes CDL portables peuvent être sélectionnées, avec des méthodes de connexion de pipeline flexibles pour s'adapter aux besoins des différentes zones d'irrigation.

III. Idées fausses courantes en matière de sélection : éviter ces pièges

Dans le processus de sélection proprement dit, de nombreux utilisateurs tombent dans des pièges de sélection en raison d'un manque de compréhension approfondie des paramètres et des conditions de fonctionnement, ce qui entraîne des dysfonctionnements des équipements. Vous trouverez ci-dessous cinq idées fausses courantes et des méthodes pour les éviter :

Mythe 1 : Se concentrer uniquement sur le débit et la hauteur d'élévation, en ignorant les caractéristiques du support.

Certains utilisateurs associent les modèles de pompe uniquement en fonction du débit et de la hauteur manométrique, négligeant des facteurs tels que la corrosivité du fluide, la teneur en impuretés et la température, ce qui conduit à des matériaux de pompe incompatibles. Par exemple, l'utilisation d'une pompe en fonte CDL pour transporter des fluides acides ou alcalins faibles entraînera une corrosion et des fuites de la pompe dans un court laps de temps ; l'utilisation d'une pompe conventionnelle pour transporter des fluides contenant des particules entraînera facilement l'usure de la turbine et le blocage du pipeline. Solution : analysez minutieusement les caractéristiques du média, en définissant clairement la composition du média, la concentration, la température et la teneur en impuretés, puis sélectionnez la pompe appropriée de la série CDL ou CDLF, ainsi que les matériaux et méthodes d'étanchéité appropriés.

Mythe 2 : Plus la hauteur d’élévation et le débit sont élevés, mieux c’est.

Estimant que « l'utilisation d'une grande pompe pour une petite charge » améliorera la stabilité, certaines pompes choisissent aveuglément des modèles avec des débits et des hauteurs de chute élevés, les obligeant à fonctionner dans des conditions de faible charge pendant de longues périodes. Cela gaspille non seulement de l'énergie, mais augmente également les vibrations et le bruit de la pompe, accélère l'usure de la turbine et raccourcit la durée de vie de l'équipement. Solution : Déterminer les besoins réels grâce à des calculs précis, en permettant des marges raisonnables. Il n'est pas nécessaire d'augmenter excessivement les paramètres. Si nécessaire, une pompe à fréquence variable peut être utilisée pour réaliser un ajustement dynamique de la charge.

Mythe 3 : Ignorer la tête d'aspiration nette positive (NPSH) entraîne des défaillances de cavitation

Le fait de ne pas calculer le NPSH du système lors de la sélection, en se concentrant uniquement sur le NPSH requis de la pompe, peut entraîner une cavitation pendant le fonctionnement de la pompe en raison de conditions d'aspiration insuffisantes. Cela se manifeste par une diminution du débit, une augmentation des vibrations et du bruit et des piqûres de la turbine. Solution : optimisez la conception de la canalisation d'aspiration, raccourcissez la longueur de la canalisation d'aspiration, réduisez la résistance locale et assurez-vous que le NPSH effectif du système est supérieur au NPSH requis par la pompe. Si les conditions d'aspiration sont mauvaises, un modèle à faible NPSH peut être sélectionné ou une pompe de surpression peut être installée.

Mythe 4 : Faire correspondre les paramètres de la pompe uniquement en ignorant le système de tuyauterie

Certains utilisateurs se concentrent uniquement sur les paramètres de la pompe, négligeant de prendre en compte le diamètre, la longueur et la configuration des composants du système de tuyauterie existant lors de la sélection. Cela conduit à une inadéquation pompe-pipeline, entraînant une perte de résistance excessive et un débit insuffisant. Par exemple, si le diamètre du tuyau de sortie de la pompe est inférieur au diamètre du tuyau, cela augmentera la résistance locale et réduira l'efficacité réelle du refoulement. Solution : Avant de sélectionner une pompe, analysez les paramètres du système de tuyauterie, calculez la perte de résistance en fonction du diamètre du tuyau, de la longueur et du nombre de vannes, puis faites correspondre la tête de pompe appropriée pour garantir un fonctionnement coordonné entre la pompe et le système de tuyauterie.

Mythe 5 : Ignorer la marque et le service après-vente et rechercher aveuglément des prix bas

La qualité des composants de base (roue, roulements, joints) des pompes CDL/CDLF affecte directement la stabilité opérationnelle. Même si certains produits de qualité inférieure et à bas prix peuvent avoir des coûts initiaux faibles, leurs matériaux de qualité inférieure et leur précision d'usinage insuffisante les rendent sujets aux pannes, et ils manquent de support après-vente, ce qui entraîne des coûts de maintenance extrêmement élevés par la suite. Solution : Choisir des produits de marque réputés et technologiquement matures pour garantir la qualité des composants de base ; simultanément, faites attention au service après-vente, y compris les conseils d'installation, le dépannage et la fourniture de pièces de rechange, afin de réduire les risques lors d'une utilisation ultérieure.

IV. Résumé de la sélection : sélection précise en trois étapes

En résumé, la sélection des pompes centrifuges multicellulaires verticales CDL/CDLF peut suivre un principe en trois étapes pour garantir une sélection précise : Tout d'abord, identifier les exigences de base, clarifier les paramètres clés tels que le débit, la hauteur manométrique, les caractéristiques du fluide et la température de fonctionnement, et effectuer des calculs hydrauliques et des marges. Deuxièmement, adaptez la pompe de la série CDL ou CDLF au scénario d'application, en déterminant le matériau, la méthode d'étanchéité et le type de contrôle (fréquence conventionnelle/variable). Troisièmement, évitez les pièges de sélection, vérifiez la compatibilité des paramètres de la pompe avec le système de tuyauterie et choisissez une marque et un service après-vente fiables.

La sélection est une condition préalable au fonctionnement stable et à l’efficacité énergétique des équipements de pompage. Si vous avez des questions sur les paramètres de fonctionnement ou les points de sélection clés, il est recommandé de consulter des techniciens professionnels pour développer un plan de sélection personnalisé basé sur le scénario réel, permettant à la pompe centrifuge multicellulaire verticale CDL/CDLF de fonctionner pleinement et de sauvegarder la production et la vie quotidienne.
