Routette à large passage large permettant une excellente manipulation de solides (généralement Ø30–100 mm).
Correspondance optimisée à la roue pour une large BEP et une faible consommation d'énergie.
L'équilibrage dynamique assure une faible vibration / bruit et une durée de vie mécanique plus longue.
Classe F de l'isolation, conçue pour le service S1 continu sous-marin.
Surcharge en option, fuite, sur-tempête, capteurs de température de roulement et surveillance à distance.
Système de rail de couplage automatique pour un entretien rapide et un temps d'arrêt minimal.

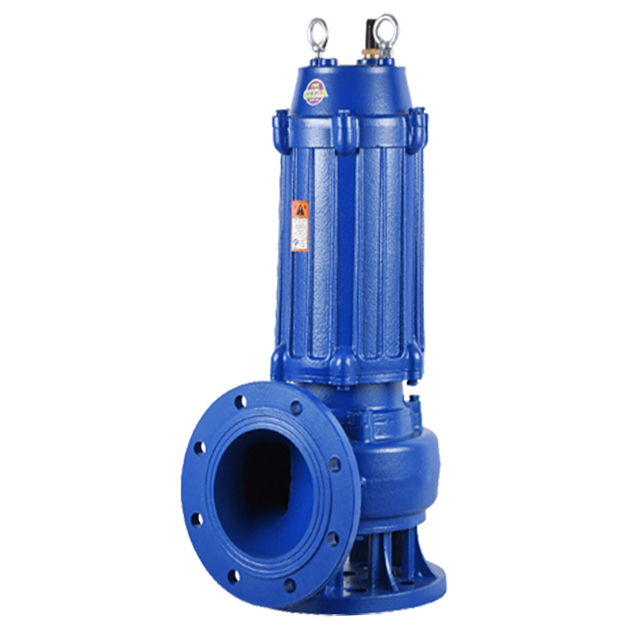

Le moteur entraîne une roue à canal unique pour créer un passage d'écoulement 3D stable. Le grand et en douceur incurvé
Le canal permet aux solides et aux fibres de passer avec le liquide, minimisant l'adhésion et l'enchevêtrement entre la roue et le volute, réduisant ainsi le risque de colmatage et améliorant l'efficacité globale.
Stations de levage, réseaux d'égout combinés, entrée / sortie de la TPA.
Sous-sols, parkings, centres commerciaux, hôpitaux, campus.
Nourriture, papier, textile, agriculture, abattoirs, produits chimiques.
Urgence des eaux pluviales, pompage temporaire.
Avec une option d'agitateur pour la remise en suspension des sédiments / boues légères.
> Remarque: GAMES TYPIQUES; Personnalisation disponible. Reportez-vous à la fiche technique / sélection pour les valeurs finales.
Paramètre | Gamme typique |
Taille de décharge | DN65 - DN300 |
Débit | 10–1,500 m³ / h |
Tête | 5–60 m |
Puissance du moteur | 0,75–110 kW |
Tension nominale | 380–690 V (50/60 Hz) ou personnalisé |
Vitesse | 980/1 450/2 900 tr / min |
Température liquide | 0–40 ° C (max 70 ° C) |
Gamme de pH | 5–9 |
Passage des solides | Ø30 - Ø100 mm |
| Submersion | ≤ 10 m |
Protection | IP68 |
Isolation | Classe F |
| Joint mécanique | Joint de machine à double extrémité, sic / sic ou tc / tc, surveillance en option de la chambre à huile |
Matériels | HT250 / Shell Snail en acier, arbre 2CR13 / SS420, roue en fonte ou en acier inoxydable, alliage en option résistant à l'usure |
| Roulements | Roulements lourds importés (conception à longue durée de vie) |
| Câble | Câble étanche et résistant à l'huile, standard de 10 mètres (extensible) |
Protections | Fuite, surcharge, surchauffe, séquence de phase / perte de phase, capteur PT100 / NTC, etc. (facultatif) |
Modèle | Calibre (DN) | Pouvoir (KW) | Débit (m³ / h) | Tête (m) | Surintensité (Ø mm) |
WQ-S65-15-10 | 65 | 1.5 | 15 | 10 | 30 |
WQ-S80-30-12 | 80 | 3.0 | 30 | 12 | 40 |
WQ-S100-60-15 | 100 | 5.5 | 60 | 15 | 60 |
WQ-S150-120-20 | 150 | 11 | 120 | 20 | 75 |
WQ-S200-260-25 | 200 | 22 | 260 | 25 | 90 |
WQ-S250-420-32 | 250 | 37 | 420 | 32 | 100 |
Vérifiez la taille de la taille des particules / fibres maximale et faites correspondre le passage et la vitesse de la roue.
Visez à fonctionner près de BEP (± 10–15%) pour l'efficacité et la longévité.
Assurez-vous des conditions de submergence et d'entrée adéquates.
DOL / Soft-Starter / VFD par grille et exigences de contrôle.
Décharge de tuyau portable ou système de rail de couplage automatique fixe.
Mettre à niveau les matériaux / joints pour les tâches abrasives, corrosives ou à plus haute température.
Système de rail de guidage: Abaissement / levage rapide avec joint de couplage de décharge fiable.
Protections électriques: Équipez de fuite, de surcharge, de surchauffe, de protection de perte de phase.
Vérification de routine: Vérifiez la chambre à huile, l'entrée d'eau, l'isolation, les vibrations et les températures de roulement.
Pièces d'usure: joint mécanique, roulements, joints toriques, anneaux d'usure.
Cutter en option pour les déchets fibreux lourds. **
Agitateur pour la remise en suspension des sédiments légers. **
Variante à l'épreuve des explosions par codes locaux. **
Panneaux VFD pour une pression / débit constant et une surveillance à distance.
Contrôle du niveau de flotteur / ultrasons / pression. **
Q1: Quel est le passage maximal des solides?
A1: généralement Ø30–100 mm en fonction de la taille de la décharge; Des passages plus grands peuvent être personnalisés.
Q2: Peut-il gérer les eaux usées fibreuses?
A2: Oui. Pour les fibres lourdes, ajoutez un kit de coupe ** ou choisissez Vortex / grandes variantes de passage à basse vitesse.
Q3: Le contrôle VFD est-il pris en charge?
A3: Oui. Assurez-vous l'isolation / le refroidissement du moteur et fonctionne à proximité de la zone efficace.
Q4: Comment le scellement est-il assuré?
A4: Double joints mécaniques ** dans la chambre à huile avec capteur de fuite; Suivez les intervalles de maintenance préventive.
Q5: Qu'en est-il des médias légèrement corrosifs ou sablonneux?
A5: Choisissez des matériaux en acier inoxydable / résistant à l'usure, des joints au visage durs et envisagez une vitesse inférieure.
Q6: Comment dimensionner la puissance et la tête? **
A6: Sélectionnez près du BEP de la pompe sur les courbes QH et vérifiez la marge du moteur et les pertes de système.
