La sélection d’une pompe inappropriée pour une application industrielle entraîne de graves problèmes. Cela réduit rarement l’efficacité du système. Cela entraîne directement des pannes mécaniques prématurées, de graves goulots d’étranglement dans les processus et des temps d’arrêt imprévus très perturbateurs. Les deux catégories de pompes déplacent efficacement les fluides à travers des réseaux de tuyauterie complexes. Cependant, leurs mécanismes sous-jacents reposent sur des principes d’ingénierie très différents. Les systèmes de déplacement positif et d’énergie cinétique restent hautement spécialisés. Ils gèrent des comportements de fluides totalement différents et des paramètres de système variables. Ce guide élimine les allégations marketing déroutantes. Nous fournissons un cadre clair et fondé sur des données probantes pour évaluer une pompe à engrenages par rapport à une alternative centrifuge. Vous apprendrez à les comparer en fonction de la viscosité des fluides, des exigences de pression et des réalités de maintenance à long terme. Au final, vous pouvez en toute confiance adapter la bonne technologie à vos besoins opérationnels spécifiques.

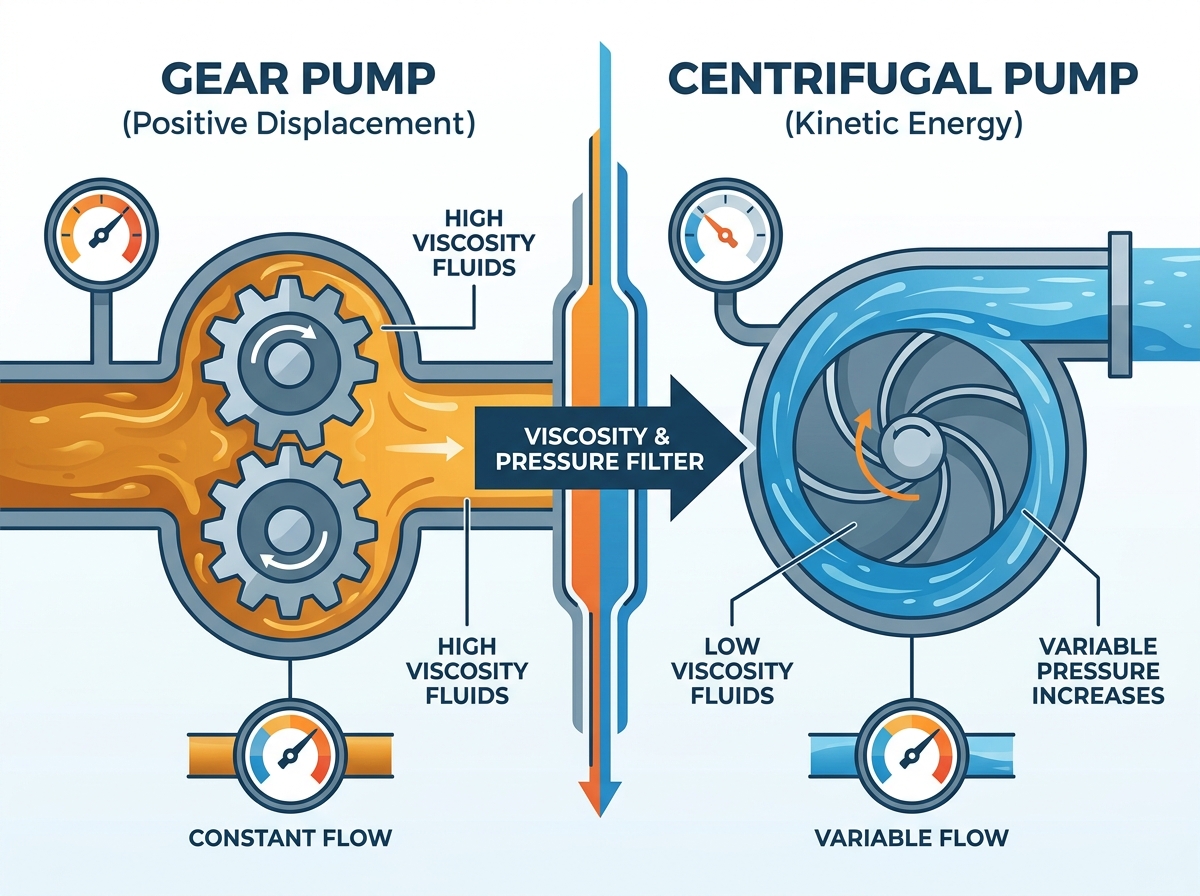

La viscosité est le filtre principal : les pompes centrifuges excellent avec les fluides aqueux ; les pompes à engrenages sont nécessaires pour les fluides très visqueux (huiles, résines, sirops).
Comportement débit/pression : une pompe à engrenages maintient un débit constant quelle que soit la pression du système ; le débit d'une pompe centrifuge diminue à mesure que la pression du système (hauteur) augmente.
Risque de mise en œuvre : les pompes à engrenages nécessitent une protection stricte contre les surpressions (soupapes de décharge) pour éviter une défaillance catastrophique en cas de tête morte ; les pompes centrifuges sont très sensibles à la cavitation si elles sont mal amorcées.
Un système volumétrique repose sur des mouvements mécaniques précis pour piéger et déplacer les fluides. Il utilise des engrenages imbriqués pour enfermer à plusieurs reprises un volume fixe de liquide. Lorsque les engrenages tournent, ils expulsent physiquement ce fluide emprisonné par l’orifice de décharge. L"action d"engrènement des dents d"engrenage empêche le fluide de refluer vers l"arrière. Cela crée un mécanisme de transfert hautement fiable et prévisible.
La réalité opérationnelle de cette conception est simple mais impitoyable. Le débit reste directement proportionnel à la vitesse de rotation (RPM). Parce qu"elle force mécaniquement le mouvement du fluide, la pompe ne peut pas simplement s"arrêter si la pression en aval augmente. Il continuera sans relâche à faire monter la pression. Si une vanne se ferme en aval, le système sera mis sous pression jusqu"à ce qu"un composant se brise ou qu"une soupape de décharge s"ouvre. Vous devez installer une protection robuste contre les surpressions pour faire fonctionner ces systèmes en toute sécurité.
Les systèmes d’énergie cinétique fonctionnent selon un principe physique totalement différent. Ils utilisent une roue rotative pour conférer une vitesse élevée au fluide entrant. Le fluide accélère vers l’extérieur des pales de la turbine. Un boîtier environnant, appelé volute ou diffuseur, capture ensuite ce liquide en mouvement rapide. Le boîtier ralentit rapidement le fluide. Cette diminution soudaine de la vitesse convertit l"énergie cinétique en pression physique.
Ce processus de conversion cinétique rend la réalité opérationnelle fortement dépendante de la résistance du système. La pompe ne peut pas forcer le fluide contre une barrière infinie. Si vous fermez une vanne en aval, le débit tombe à zéro. La turbine brassera simplement le fluide en place à sa pression de refoulement maximale. Même si cela finira par faire bouillir le fluide en raison de la friction, cela ne provoquera pas immédiatement la rupture de la tuyauterie. Le volume du débit change constamment à mesure que la résistance du système fluctue.
Les ingénieurs examinent systématiquement la viscosité en premier lorsqu’ils choisissent entre ces deux technologies. Les limites centrifuges deviennent très apparentes à mesure que les fluides deviennent plus épais. Ils restent très efficaces pour les fluides inférieurs à 100 cSt (centistokes), comme l"eau ou les solvants légers. Cependant, à mesure que la viscosité augmente, la friction interne de la turbine augmente de façon exponentielle. Ce frottement détruit considérablement l’efficacité mécanique et augmente la consommation d’énergie. La pompe ne peut tout simplement pas tourner assez vite pour transmettre l’énergie cinétique nécessaire à un fluide épais et collant.
À l’inverse, une pompe à engrenages prospère grâce à une viscosité élevée. Des fluides plus épais améliorent en fait l'efficacité volumétrique globale de la machine. Ils agissent comme un scellant naturel. Les fluides épais scellent mieux les jeux internes microscopiques entre les dents de l'engrenage et les parois du boîtier. Cela empêche le fluide de glisser vers l'arrière pendant le fonctionnement. Lors du pompage d'huiles lourdes, de résines ou de sirops, cette méthode de déplacement positif surpasse facilement les alternatives cinétiques.
La pureté du fluide joue un rôle majeur dans la longévité de la pompe. Les conceptions centrifuges présentent un avantage significatif lors de la manipulation de fluides sales. Les ingénieurs les équipent souvent de conceptions de turbines ouvertes ou semi-ouvertes. Ces conceptions spécifiques peuvent facilement traiter les matières en suspension, les petits débris et les boues abrasives. Les tolérances internes plus souples permettent aux particules de passer à travers la volute avec une usure minimale des composants métalliques.
Un système volumétrique possède une extrême vulnérabilité aux abrasifs. Il fonctionne sur des tolérances internes microscopiques pour maintenir la pression. Les particules abrasives agissent comme du papier de verre à l’intérieur du boîtier. Ils meuleront rapidement les dents de l"engrenage et rayeront les parois du boîtier. Cette usure entraîne une perte immédiate d’efficacité, appelée glissement. Une fois les jeux internes élargis, la pompe ne peut plus maintenir des débits précis. Vous devez filtrer rigoureusement tout fluide entrant dans un système d’engrenages engrenés.
Les profils de pression du système déterminent le fonctionnement d"une pompe en temps réel. Les systèmes à engrenages offrent des capacités de sortie à haute pression exceptionnellement élevées. Ils s"avèrent idéaux pour les applications nécessitant un débit stable et continu contre une résistance en aval très variable. On les voit souvent dans les systèmes hydrauliques, l’extrusion de plastique et les réseaux de lubrification lourde. Même si la pression en aval fluctue énormément, le volume de fluide délivré reste absolument stable.
Les systèmes cinétiques fournissent un débit variable entièrement basé sur la pression du système. Ils fonctionnent mieux pour les applications de transfert de gros volumes et de pression faible à moyenne. Dans ces scénarios, la cohérence des flux reste moins critique que le débit total. À mesure que la résistance (hauteur) dans le tuyau augmente, le débit total diminue.
État du système | Réaction de la pompe à engrenages | Réaction de la pompe centrifuge |
|---|---|---|
Résistance accrue en aval | Maintient un débit exact ; la pression augmente rapidement. | Le débit diminue ; plateaux de pression au niveau de la tête d"arrêt. |
Diminution de la viscosité du fluide | L"efficacité du débit diminue légèrement en raison du glissement interne. | L"efficacité augmente ; la consommation d’énergie diminue considérablement. |
Vitesse de rotation accrue | Le débit augmente de manière précise et linéaire. | Le débit augmente proportionnellement ; la pression augmente du carré. |
Les considérations d’évolutivité nécessitent des approches d’ingénierie différentes pour chaque technologie. Les systèmes volumétriques offrent des capacités de mesure et de dosage exactes. Le réglage du régime du moteur ajuste linéairement le débit exact. Si vous doublez la vitesse, vous doublez le volume de sortie. Cela les rend parfaits pour les processus précis d’injection ou de mélange de produits chimiques.
Les unités centrifuges nécessitent des mécanismes de contrôle beaucoup plus complexes. Vous avez généralement besoin de vannes de régulation ou d"entraînements à fréquence variable (VFD) pour manipuler le débit. L"étranglement d"une vanne restreint le débit mais oblige la pompe à travailler plus fort. Ralentir la pompe avec un VFD modifie la dynamique des fluides internes. Les deux méthodes peuvent rapidement pousser la pompe hors de son point de meilleur rendement (BEP). Travailler trop loin du BEP provoque de fortes vibrations, une déflexion de l"arbre et une défaillance prématurée des roulements.
Vous devez évaluer soigneusement la véritable consommation d’énergie de la technologie que vous avez sélectionnée. Une unité centrifuge mal appliquée à un fluide visqueux consommera un ampérage excessif. Le moteur s"efforce de surmonter la friction du fluide, convertissant l"électricité coûteuse en chaleur inutile plutôt qu"en mouvement fluide. Choisir cette technologie pour les fluides épais gaspille quotidiennement d’énormes quantités d’énergie.
À l’inverse, faire fonctionner une pompe à engrenages pour des fluides fluides, semblables à de l’eau, entraîne différents problèmes énergétiques. Les fluides fins s'échappent facilement vers l'arrière à travers les jeux mécaniques serrés. Ce contournement interne est appelé « glissement ». Lorsqu'un glissement se produit, le moteur fait tourner les engrenages, mais une partie du fluide circule simplement à l'intérieur du boîtier. Vous brûlez de l’électricité sans déplacer le produit dans le tuyau. Une bonne correspondance des fluides garantit une efficacité énergétique maximale.
Les équipes de maintenance sont confrontées à des contraintes de fiabilité différentes selon la mécanique choisie. Les pompes cinétiques comportent des risques spécifiques concernant les joints et les roulements. Les défaillances des garnitures mécaniques restent le problème le plus courant. Ces pannes se produisent généralement en raison de la cavitation, des vibrations du système ou du fonctionnement de la pompe à sec. Si le liquide se vaporise à l"intérieur de l"œil de la turbine, les ondes de choc qui en résultent détruisent les surfaces métalliques et brisent les faces délicates des joints.
Les conceptions d’engrenages à maillage comportent leurs propres risques mécaniques distincts. L’usure des bagues et des engrenages représente les principales préoccupations en matière de maintenance. Ils ont des exigences strictes en matière de fluides propres et hautement filtrés.
Erreurs courantes à éviter lors de la mise en œuvre :
Défaut d"installer une soupape de surpression sur la conduite de refoulement.
Négliger d"installer des crépines d"aspiration pour attraper les particules parasites.
Faire fonctionner le système à sec lors du démarrage initial.
Faire fonctionner la pompe à l’envers, en supposant qu’elle fonctionne de manière identique en marche arrière.
Note de mise en œuvre : Ces unités sont généralement autolubrifiantes via le fluide pompé. Les faire sécher à sec supprime cette lubrification vitale, provoquant une défaillance métal sur métal rapide et catastrophique.
Vous pompez des fluides très visqueux (huiles de lubrification, polymères lourds, chocolat liquide, colles industrielles).
Le processus de fabrication nécessite un dosage précis et reproductible ou un dosage chimique très précis.
La pression du système fluctue fréquemment, mais le débit du processus doit rester absolument constant.
L"application nécessite une pression incroyablement élevée à des débits relativement faibles.
Vous déplacez des volumes massifs de liquides à faible viscosité (eau propre, solvants industriels légers, produits chimiques de base).
Le fluide de travail contient des matières en suspension, des débris ou des boues abrasives.
Le système fonctionne dans un état d"équilibre continu où la pompe peut rester exactement à son point de meilleur rendement (BEP).
Vous souhaitez minimiser la complexité du contrôle de débit via des vannes d"étranglement standard.
Il n’existe pas de « meilleure » pompe universelle pour chaque installation industrielle. Le bon choix repose sur une évaluation mathématique stricte de la viscosité exacte de votre fluide, de sa composition chimique et des exigences hydrauliques spécifiques de l"installation. Une mauvaise application de l’une ou l’autre technologie garantit une frustration mécanique et une inefficacité des processus. Vous devez laisser la dynamique des fluides dicter le matériel.
Avant d’émettre un bon de commande ou une demande de devis, les ingénieurs doivent poser des gestes concrets. Vous devez cartographier avec précision la courbe de performances requise pour votre pipeline spécifique. Calculez la hauteur dynamique totale (TDH) exacte à laquelle le système sera confronté. Enfin, vérifiez la densité spécifique et la température exacte du fluide au moment du pompage. Consultez étroitement un fabricant réputé pour faire correspondre ces variables précises aux courbes E de performances de la pompe publiées.
R : Oui. Leurs jeux internes serrés leur permettent d"évacuer efficacement l"air de la conduite d"aspiration et d"aspirer le fluide. Les pompes centrifuges nécessitent généralement une conduite d"aspiration inondée ou un boîtier auto-amorçant hautement spécialisé pour fonctionner correctement.
R : Seulement jusqu"à une limite de viscosité spécifique. Les huiles légères, comme le liquide hydraulique chaud ou le diesel standard, sont parfaitement acceptables. Cependant, les fiouls lourds ou les lubrifiants froids à haute viscosité réduiront considérablement l"efficacité mécanique et la durée de vie globale de la pompe.
R : Comme il s’agit d’un dispositif volumétrique, une conduite de refoulement bloquée fera que la pompe continuera à augmenter la pression sans fin. Il le fera jusqu"à ce que le moteur cale, que le tuyau éclate ou que le boîtier métallique de la pompe se fracture physiquement.
R : Pour les liquides fluides, une pompe centrifuge est nettement plus efficace et fiable pour un transfert continu de gros volumes. Il gère facilement des volumes élevés grâce à une mécanique interne plus simple et à moins de surfaces d"usure de contact.
