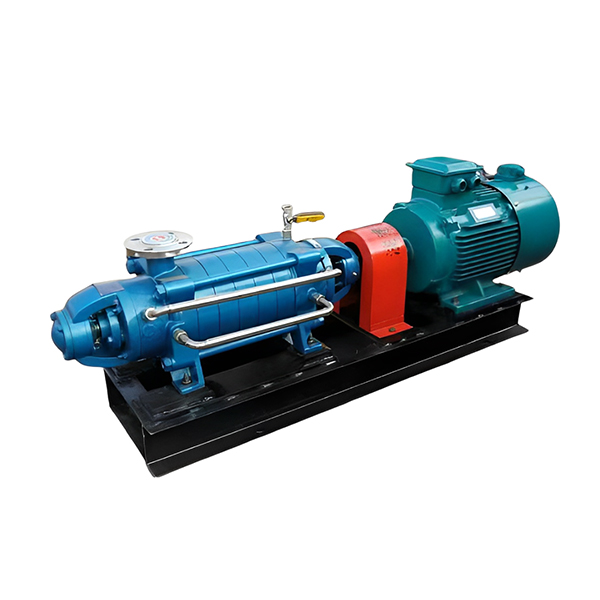

La pompe centrifuge multi-étages de type DG est une pompe centrifuge segmentée à plusieurs étages efficace et économe en énergie, principalement utilisée pour transporter de l'eau propre ou des liquides ayant des propriétés physiques et chimiques similaires à celles de l'eau. Il est largement utilisé dans l’eau d’alimentation des chaudières, l’approvisionnement en eau des usines, l’approvisionnement en eau urbain, le drainage minier et les systèmes d’eau à haute pression. Cette série de pompes présente les caractéristiques d'une haute pression, d'un rendement élevé, d'un fonctionnement stable et d'une structure compacte, qui peuvent répondre à divers besoins de transport à haute pression.
1. Caractéristique structurelle
La pompe centrifuge multicellulaire horizontale de type DG adopte une structure segmentée, principalement composée d'un corps de pompe, d'une roue, d'aubes directrices, d'un arbre, d'un manchon d'arbre, d'un dispositif d'équilibrage, d'un joint d'étanchéité ou d'un joint mécanique et d'autres composants.
1.1 Corps de pompe
Le corps de la pompe se compose d'une section d'aspiration, d'une section médiane et d'une section de refoulement, reliées par des boulons de serrage. La section d'aspiration et la section de refoulement sont respectivement équipées de brides d'entrée et de sortie, et la bride de sortie peut être ajustée en direction en fonction des besoins de l'utilisateur.
1.2 Roue
La roue est fabriquée en alliage de haute qualité et subit une correction d'équilibre dynamique pour garantir le fonctionnement stable de la pompe. Les pales de chaque étage de la roue ont été optimisées pour améliorer les performances hydrauliques et l'efficacité de la pompe.
1.3 Aubes directrices
Les aubes directrices jouent un rôle dans le guidage du débit de liquide et dans la réduction des pertes hydrauliques, permettant aux pompes centrifuges à plusieurs étages de transférer efficacement l'énergie étape par étape et d'améliorer les performances globales de la pompe.
1.4 Arbre et roulements
L'arbre de la pompe est en acier allié à haute résistance et équipé de roulements ou de paliers lisses pour assurer une bonne lubrification et une stabilité opérationnelle des roulements.
1.5 Dispositif d'équilibre
En raison de la force axiale importante générée lors du fonctionnement des pompes multicellulaires, les pompes de type DG sont généralement équipées de disques d'équilibrage ou de tambours d'équilibrage pour contrecarrer la poussée axiale, garantir une durée de vie prolongée des roulements et améliorer la fiabilité opérationnelle.
1.6 Dispositif de scellement
La pompe centrifuge multi-étages horizontale de type DG peut utiliser un joint d'étanchéité ou un joint mécanique. Le joint d'étanchéité adopte une garniture flexible en graphite ou en PTFE, adaptée aux conditions générales de travail ; Les garnitures mécaniques conviennent aux applications qui nécessitent des performances d'étanchéité plus élevées, telles que les milieux à haute température, haute pression ou corrosifs.
2.Paramètre de performances
Plage de débit : 3,75 à 500 m³/h
Portée de la tête : 50-1050 m
Vitesse de rotation : 1450r/min, 2950r/min
Température moyenne : ≤ 160 ℃ (le type haute température peut atteindre 210 ℃)
Pression de travail : ≤ 10MPa
Efficacité : 70% à 85%
3. Principe de fonctionnement
Le principe de fonctionnement de la pompe centrifuge multicellulaire horizontale de type DG est basé sur l'action de la force centrifuge. Voici son principe de fonctionnement détaillé :
Entraînement par moteur : La roue de la pompe entraînée par moteur tourne à grande vitesse.
Le liquide entre dans la roue : Le liquide pénètre dans la roue du premier étage par l’orifice d’aspiration de la pompe. La rotation de la roue permet au liquide de gagner de l'énergie cinétique et de générer une force centrifuge.
Accélération et pressurisation du liquide : sous l'action de la roue, le liquide est projeté autour de la roue le long du canal d'écoulement entre les pales, augmentant à la fois la vitesse et la pression.
Le liquide passe à travers la roue de guidage : le liquide projeté hors de la roue pénètre dans la roue de guidage et le rôle de la roue de guidage est de convertir une partie de l'énergie cinétique du liquide en énergie de pression statique, augmentant ainsi encore la pression du liquide. .
Pressurisation à plusieurs étages : Après avoir traversé la roue du premier étage et la roue de guidage, le liquide entre dans la roue de l'étage suivant et répète le processus ci-dessus. Chaque étage de la roue et de la roue de guidage augmente encore la pression du liquide.
Décharge finale : Après avoir été pressurisé par des turbines à plusieurs étages et des roues de guidage, le liquide est finalement évacué par l'orifice de décharge de la pompe pour atteindre la pression et le débit requis.
Équilibre de force axiale : la force axiale de la pompe est équilibrée par un plateau d'équilibrage pour assurer un fonctionnement stable de la pompe.
Joint d'arbre : Le joint d'arbre de la pompe adopte généralement un joint d'étanchéité et une garniture mécanique peut également être utilisée selon les besoins de l'utilisateur.
La pompe centrifuge multi-étages horizontale de type DG peut transporter efficacement des liquides et fournir une hauteur de chute élevée et un débit élevé. Ce type de pompe est largement utilisé dans les domaines industriels et municipaux, adapté au transport d'eau propre ou d'autres liquides ayant des propriétés physiques et chimiques similaires à celles de l'eau.
4. Caractéristiques du produit
Les caractéristiques de la pompe centrifuge multicellulaire horizontale de type DG comprennent principalement les aspects suivants :
Efficacité : les pompes de type DG ont la caractéristique d’un rendement élevé, qui peut fournir un débit et une pression stables avec une faible consommation d’énergie.
Large plage de performances : cette pompe a une large plage de performances, adaptée à diverses conditions de travail et peut répondre à différentes exigences de débit et de tête.
Sûr et stable : les pompes de type DG fonctionnent de manière sûre et stable et peuvent fonctionner en continu pendant une longue période sans aucun dysfonctionnement.
Faible bruit : cette pompe a un faible bruit pendant le fonctionnement et convient pour une utilisation dans des situations nécessitant un environnement calme.
Longue durée de vie : La conception et la sélection des matériaux des pompes de type DG leur confèrent une durée de vie plus longue, réduisant ainsi la fréquence de maintenance et de remplacement.
Installation et maintenance faciles : la conception structurelle de cette pompe rend le processus d'installation et de maintenance relativement simple, réduisant ainsi les coûts de maintenance et les temps d'arrêt.
Milieu applicable : les pompes de type DG conviennent au transport d'eau propre ou d'autres liquides ayant des propriétés physiques et chimiques similaires à celles de l'eau, y compris des liquides contenant de petites quantités de particules solides.
Plage de température : Cette pompe peut gérer une large plage de températures de liquide, généralement adaptée aux températures de liquide comprises entre -20°C et 105°C.
Conception du joint d'arbre : Le joint d'arbre de la pompe de type DG peut utiliser un joint d'étanchéité souple ou un joint mécanique pour garantir une étanchéité sûre et fiable.
5. Champ d'application :
La gamme d'applications de la pompe centrifuge multicellulaire horizontale de type DG est très large, comprenant principalement les aspects suivants :
Eau d'alimentation de chaudière industrielle : les pompes de type DG conviennent au système d'eau d'alimentation des chaudières industrielles, fournissant un débit d'eau à haute pression stable pour assurer le fonctionnement normal de la chaudière.
Traitement de l'eau : les pompes de type DG sont couramment utilisées dans diverses applications de traitement de l'eau pour transporter de l'eau propre ou des liquides ayant des propriétés physiques et chimiques similaires à celles de l'eau, notamment les systèmes d'osmose inverse et le traitement des eaux usées.
Approvisionnement en eau et drainage municipaux : les pompes de type DG conviennent aux systèmes d'approvisionnement en eau et de drainage dans l'ingénierie municipale, qui peuvent transporter efficacement le débit d'eau et répondre aux besoins d'approvisionnement en eau et de drainage urbains.
Système de climatisation : Dans le système de climatisation, des pompes de type DG sont utilisées pour transporter l'eau en circulation, assurant ainsi le fonctionnement normal du système de climatisation.
Irrigation agricole : les pompes de type DG conviennent également aux systèmes d'irrigation agricole, fournissant un débit d'eau stable pour répondre aux besoins d'irrigation des terres agricoles.
Industrie pétrolière et chimique : Dans l'industrie pétrolière et chimique, les pompes de type DG sont utilisées pour transporter divers liquides, notamment des huiles, des produits chimiques et d'autres liquides industriels.
Système de protection contre l'incendie : les pompes de type DG sont également utilisées dans les systèmes de protection contre l'incendie, qui peuvent fournir un débit d'eau à haute pression pour l'extinction d'incendie et l'alimentation en eau des équipements de lutte contre l'incendie.
Exploitation minière : Dans le secteur minier, les pompes de type DG sont utilisées pour des applications telles que le drainage minier et le transport de boues.
Industrie de l'énergie et de l'électricité : les pompes de type DG sont utilisées dans diverses applications de transport d'eau à haute pression dans l'industrie de l'énergie et de l'électricité, notamment les systèmes d'eau de refroidissement et l'eau d'alimentation des chaudières.
Architecture et construction : Dans le domaine de l'architecture et de la construction, les pompes de type DG sont utilisées pour la construction de systèmes d'approvisionnement en eau, de systèmes de drainage et de systèmes de protection incendie.
Ces gammes d'applications démontrent la large applicabilité et l'importance des pompes centrifuges multicellulaires horizontales de type DG dans divers domaines industriels et municipaux.
6.EXIGENCES D'INSTALLATION :
Les exigences d'installation pour la pompe centrifuge multicellulaire horizontale de type DG sont les suivantes :
Nivellement de base du plan :
Le plan de fondation pour l'installation de la pompe doit être nivelé horizontalement. Une fois le ciment de base solidifié, il convient de vérifier que les trous de la base et des boulons d'ancrage ne sont pas desserrés.
Concentricité entre moteur et pompe :
Après l'assemblage du moteur, de la pompe et de la base, la concentricité de l'arbre de la pompe et de l'arbre du moteur doit être strictement vérifiée pour garantir que les axes centraux des deux axes sont sur la même ligne horizontale.
Jeu de l’arbre d’extrémité d’accouplement :
Lors de l'installation combinée du moteur et de la pompe à eau, l'extrémité axiale de l'accouplement de la pompe doit être retirée et un espace de 2 à 3 mm doit être laissé sur la face d'extrémité pour garantir le fonctionnement normal de la pompe et du moteur.
Inspection du canal de pompe :
Avant d'installer la pompe, vérifiez soigneusement s'il y a des objets durs (tels que des pierres, du sable ferreux, etc.) dans le canal d'écoulement de la pompe pour éviter qu'ils n'affectent le fonctionnement normal de la pompe.
Outils d'installation et matériel de levage :
Préparez les outils d’installation et l’équipement de levage pour assurer un processus d’installation fluide.
Connexion de canalisation :
Les tuyaux d'aspiration et de refoulement de la pompe doivent avoir leurs propres supports et le corps de la pompe lui-même ne doit pas supporter la charge des tuyaux.
Opération d'essai :
Il est interdit à la pompe de fonctionner à vide à grande vitesse avant de fonctionner et doit être testée avec du liquide conformément aux exigences du manuel d'utilisation.
Sécurité électrique :
Seul le personnel autorisé est autorisé à installer, entretenir et inspecter les pompes, réparer les composants électriques et se conformer aux réglementations de sécurité locales.
Ces exigences d'installation garantissent que la pompe centrifuge multicellulaire horizontale de type DG peut fonctionner de manière sûre et stable et prolonger sa durée de vie.
