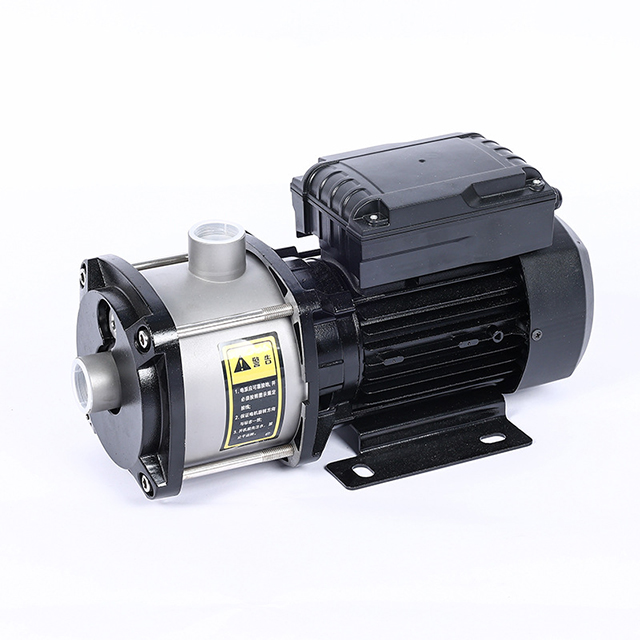

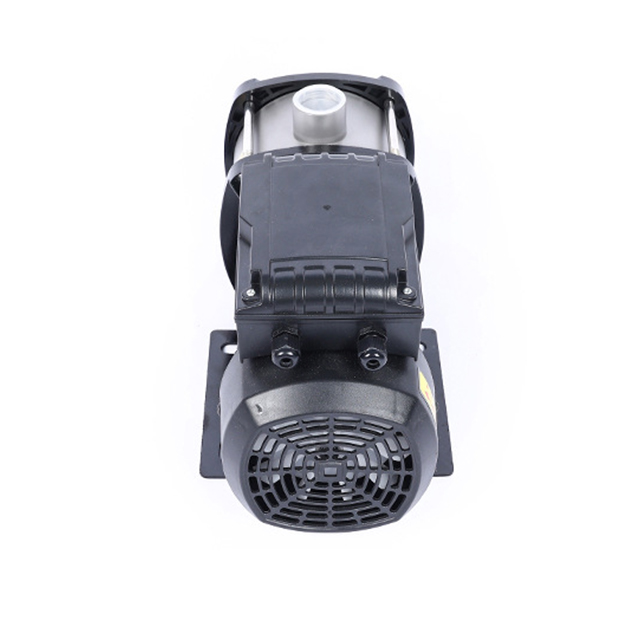

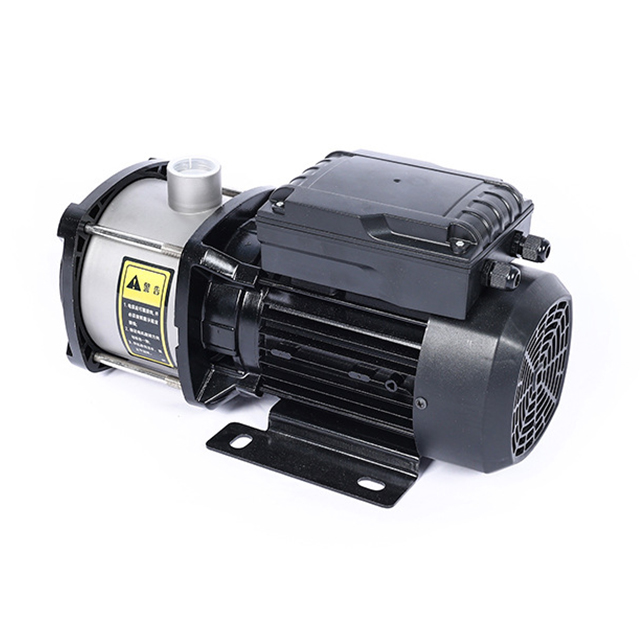

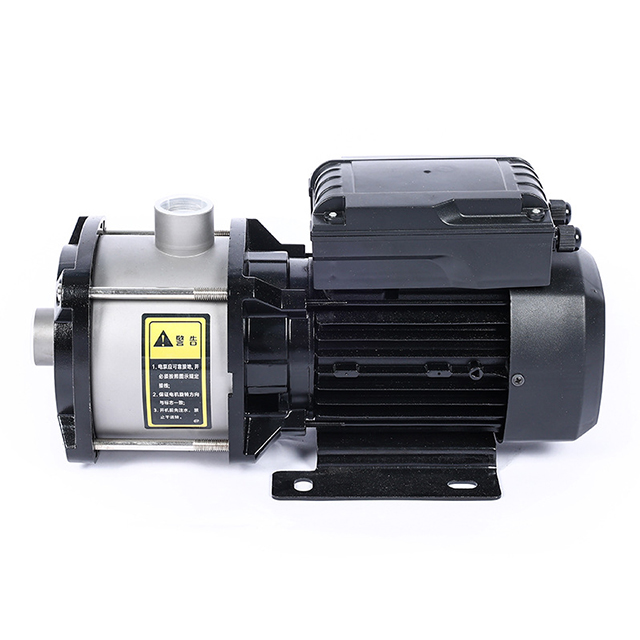

CHM Pompe à booster centrifuge à plusieurs degrés - Aperçu du produit
La centrifuge à plusieurs degrés CHM pompe à booster est une solution de pompage haute performance, économe en énergie et à faible bruit, spécifiquement conçu pour gérer les applications de transfert de liquide et de pression de liquide propre. Cette série de pompes intègre une conception hydraulique avancée et une ingénierie de précision, offrant une haute pression cohérente avec une empreinte compacte. Avec de vastes applications en milieu résidentiel, industriel, commercial et agricole, la pompe CHM est devenue un choix préféré pour stimuler les systèmes qui exigent la fiabilité, l'efficacité et la polyvalence.
Caractéristiques clés de la pompe de rappel centrifuge à plusieurs degrés CHM
1. Design à plusieurs pression à haute pression
La pompe CHM dispose d'une configuration de roue à plusieurs étapes, où chaque étape de la roue ajoute une pression au liquide. Il en résulte une pression de décharge significativement plus élevée par rapport aux pompes à un stade, ce qui rend la série CHM idéale pour les immeubles de grande hauteur, le transport à longue distance et les applications de renforcement de la pression industrielle.
2. Construction de matériaux premium
Le corps de la pompe, les entraînements et l'arbre sont disponibles dans une gamme de matériaux tels que la fonte, l'acier inoxydable (304 ou 316) ou les alliages personnalisés. Ces options permettent une compatibilité avec une variété de fluides propres, y compris des liquides légèrement corrosifs utilisés dans la transformation des aliments, les produits pharmaceutiques et les industries chimiques.
3. Efficacité hydraulique supérieure
En utilisant des outils de conception de CFD (dynamique du fluide de calcul) de pointe, le chemin d'écoulement interne de la pompe CHM a été optimisé pour assurer une perte d'énergie minimale, une turbulence plus faible et une efficacité globale plus élevée. Cela se traduit par une réduction des coûts opérationnels et une meilleure économie d'énergie.
4. Joint mécanique fiable
La pompe est équipée de joints mécaniques de haute qualité qui offrent une excellente résistance aux fuites et une longue durée de vie. Selon le milieu, les options incluent les faces de carbure de tungstène, de graphite ou de sceau de carbure de silicium, assurant la fiabilité dans divers environnements exigeants.
5. Structure compacte et robuste
La configuration horizontale à plusieurs étapes permet des installations d'économie d'espace, en particulier lorsque la pièce est limitée. Avec moins de pièces mobiles et un cadre de base robuste, la pompe offre une opération silencieuse sans vibration pour un service à long terme.
6. Exigences de maintenance faibles
La pompe Booster CHM est conçue pour un démontage et une maintenance faciles. Les pièces communes sont standardisées et les remplacements de scellage ou de roulement peuvent être effectués avec un minimum d'outils, en réduisant les temps d'arrêt du système.
Spécifications techniques
| Spécification | Valeur |
| Gamme de flux | 1 - 50 m³ / h |
| Chaîne de tête | 15 - 200 mètres |
| Gamme de courant | 0,75 - 75 kW |
| Pression de fonctionnement | ≤ 2,5 MPa |
| Vitesse de rotation | 2900 tr / min |
| Température fluide | 0 ° C - + 80 ° C (personnalisé jusqu'à 120 ° C) |
| Type de joint | Joint mécanique |
| Installation | Horizontal, monté sur la base |
| Tension | 380 V / 50Hz (en option 220 V / 60Hz) |
Remarque: Des configurations de tension, de fréquence et de bride personnalisées sont disponibles sur demande.
Applications des pompes à plusieurs étages centrifuges CHM
La pompe CHM est très adaptable et adaptée à une large gamme d'applications. Certains des cas d'utilisation clés comprennent:
1. Construire l'alimentation en eau et augmenter la pression
Idéal pour les complexes résidentiels, les hôtels et les tours de bureau, la pompe CHM assure une pression d'eau stable sur tous les étages, surmontant les limites des systèmes nourris à la gravité.
2. Circulation de l'eau industrielle
Utilisé dans les usines de fabrication, la pompe CHM fournit une circulation continue de l'eau de processus ou du liquide de refroidissement dans les systèmes en boucle fermée, assurant le contrôle de la température et la stabilité du processus.
3. Systèmes d'alimentation de la chaudière
Dans les chaudières à basse et moyenne pression, la série CHM fournit efficacement l'eau d'alimentation sous pression, soutenant la génération continue de vapeur.
4. Irrigation agricole
Les agriculteurs et les agroalités bénéficient de la capacité de la pompe CHM à fournir de l'eau à haute pression pour l'irrigation à goutte, les systèmes de gicleurs et les systèmes de brouillard à effet de serre.
5. HVAC et systèmes d'eau réfrigérée
Il joue un rôle vital dans les réseaux de chauffage et de refroidissement, la livraison de l'eau par des bobines de chauffage ou des unités de refroidissement avec un débit stable et une tête.
6. Systèmes de traitement et de filtration de l'eau
Utilisé dans RO (osmose inverse), UF (ultrafiltration) et DI (déionisation) pour augmenter la pression et l'écoulement, améliorant ainsi l'efficacité du système et la qualité de l'eau.
7. Systèmes de lutte contre les incendies
La pompe répond aux exigences de pression pour les systèmes d'arrosage et d'incendie, assurant une décharge rapide de l'eau pendant les urgences.
Principe de travail de la pompe à plusieurs stages CHM
La pompe à eau CHM fonctionne en fonction du principe de force centrifuge. Lorsque le moteur électrique entraîne l'arbre, les traces rotatives accélèrent le fluide vers l'extérieur par l'action centrifuge. Chaque étape (roue et paire de diffuseurs) ajoute la vitesse et la pression au fluide. L'effet cumulatif sur plusieurs étapes produit une sortie à haute pression à la décharge. Un joint mécanique entre les pièces rotatives et stationnaires empêche les fuites, et les roulements de précision soutiennent l'arbre pour assurer un fonctionnement lisse et silencieux.
Avantages de la pompe de booster à plusieurs degrés CHM
✅ Pression de décharge élevée - plusieurs entrées augmentent considérablement la tête.
✅ Large gamme d'applications - Convient à l'utilisation résidentielle, commerciale et industrielle.
✅ Conception d'économie d'espace - Configuration horizontale Idéal pour les espaces d'installation compacts.
✅ Système d'étanchéité fiable - Le joint mécanique à longue durée de vie minimise les fuites de fluide.
✅ Efficacité énergétique - Le profil hydraulique optimisé réduit les coûts énergétiques.
✅ Résistance à la corrosion - Composants en acier inoxydable disponibles pour les liquides agressifs.
✅ Running calme et stable - Les faibles niveaux de vibration et de bruit améliorent les conditions de travail.
✅ Maintenance facile - La construction modulaire permet un démontage rapide et un remplacement des pièces.
Directives d'installation et de maintenance
Une installation appropriée et une maintenance de routine assurent une durée de vie à longue durée de service et des performances fiables:
Conseils d'installation
Installez la pompe sur une fondation plate et rigide à l'aide de supports anti-vibration.
Assurer que la tuyauterie d'entrée est inondée ou amorcée; Évitez les poches d'air.
Utilisez des joints flexibles pour prévenir la contrainte de tuyau sur le corps de la pompe.
Installez un manomètre et un clapet anti-retour pour surveiller et protéger les performances du système.
Assurez la mise à la terre électrique et la protection du moteur approprié.
Liste de contrôle de maintenance
Inspectez régulièrement les joints et les roulements pour l'usure ou les fuites.
Surveiller les vibrations de la pompe et les niveaux de bruit - les changements soudains indiquent des problèmes mécaniques.
Nettoyez les filtres et les crépines pour éviter le colmatage.
Remplacez les joints et les joints pendant les temps d'arrêt prévus pour éviter les échecs inattendus.
Gardez les évents de moteur propres pour un refroidissement adéquat.
Pourquoi choisir CHM Booster Pumps dans notre usine?
Nos pompes de série CHM sont fabriquées à l'aide de machines CNC avancées et subissent des processus de contrôle de la qualité stricts, notamment:
Tests de performances hydrauliques
Tests de pression d'étanchéité
Chèques d'équilibre et d'alignement
ISO 9001: Production certifiée 2015
Nous proposons des services OEM / ODM, une livraison rapide et un support d'expédition mondial. Que vous soyez un distributeur, un entrepreneur ou un intégrateur système, notre équipe vous aidera à choisir le bon modèle de pompe pour votre projet spécifique.
Modèle | Flux (m³ / h) | Tête (m) | Power (KW) |
CHM2-30 | 2.4 | 30 | 0.75 |
CHM4-50 | 4.2 | 50 | 2.2 |
CHM8-70 | 8.5 | 70 | 4.0 |
CHM12-100 | 12.0 | 100 | 7.5 |
CHM25-150 | 25.0 | 150 | 15.0 |
CHM40-180 | 40.0 | 180 | 22.0 |
Plus de configurations disponibles. Modèles personnalisés sur demande.
Industries et acheteurs cibles
Entrepreneurs et ingénieurs en plomberie
Développeurs de bâtiments commerciaux
Sociétés de traitement de l'eau industrielle
Fournisseurs d'équipements d'irrigation et d'agriculture
Installateurs du système de protection contre les incendies
Entrepreneurs HVAC
Conclusion
La pompe de rappel centrifuge à plusieurs degrés CHM offre la combinaison parfaite de performances, de durabilité et d'efficacité énergétique. Que vous cherchiez à augmenter la pression de l'eau dans un gratte-ciel, à nourrir un système de chaudière ou à maintenir un débit optimal dans un réseau d'irrigation, la pompe CHM offre une solution rentable et fiable.
Demandez un devis gratuit ou une consultation technique dès aujourd'hui!
