La pompe de mesure de conduite magnétique miniature , un type de pompe de mesure d'engrenage, utilise le principe du couplage magnétique pour la transmission de puissance au lieu des connexions traditionnelles du coupleur. Cette conception empêche le contact direct entre le liquide et le mécanisme d'entraînement, atteignant des performances d'étanchéité supérieures.
Le débit de la pompe de mesure de conduite magnétique miniature est contrôlé par la vitesse de rotation du moteur. Il peut être équipé de divers moteurs tels que des moteurs CC sans balais, des moteurs à fréquence variable, des moteurs pas à pas et des servomoteurs. Différents moteurs sont sélectionnés en fonction du milieu pompé et des conditions de fonctionnement spécifiques.
La série CX de de notre entreprise pompes à variateur magnétique répond à la majorité des demandes du marché. Ils sont principalement utilisés pour transférer des fluides de viscosité faible à moyens dans les industries telles que la transformation chimique, les produits pharmaceutiques, les aliments et les boissons, l'impression et la teinture et les laboratoires. Ces pompes conviennent particulièrement aux applications impliquant des milieux et des scénarios légèrement corrosifs qui nécessitent un degré élevé de fiabilité d'étanchéité.
La pompe à engrenage à entraînement magnétique est une pompe à engrenage de déplacement positive qui utilise un entraînement magnétique pour obtenir une transmission de couple sans contact, en remplaçant les joints dynamiques par des joints statiques et entraînant une opération complètement sans fuite. Il est parfaitement adapté aux industries telles que le pétrole, les produits chimiques, la pharmaceutique, la fusion, l'électroples, la protection de l'environnement, la nourriture et la défense nationale. Cette pompe est un excellent choix pour manipuler des liquides inflammables, explosifs, volatils, toxiques, rares, précieux et divers corrosifs.
Il convient au transfert de liquides avec une certaine lubricité et sans particules ou fibres solides dans divers processus industriels. Pour les applications impliquant des supports corrosifs ou nécessitant des normes hygiéniques élevées, une construction en acier inoxydable est disponible.
La série CX de pompes à engrenages à conduite magnétique comprend trois types: MKCB (dent involute), MYCB (dent à arc circulaire) et MNCB (dent cycloïde). Leurs différentes configurations structurelles les rendent adaptées à la gestion des milieux de diverses propriétés et viscosités.
La pompe à engrenages est une pompe à déplacement rotatif positif qui transporte les liquides ou augmente leur pression en changeant et en déplaçant le volume de travail formé entre le boîtier de la pompe et les engrenages de maillage. Il se compose de deux vitesses, d'un boîtier de pompe et de couvertures avant et arrière, qui forment ensemble deux chambres fermées. Lorsque les engrenages tournent, le volume du côté se désengageant augmente, créant un vide qui attire du liquide. Inversement, le volume du côté engageant diminue, forçant le liquide dans le pipeline de décharge. La ligne de maillage des deux engrenages sépare les chambres d'aspiration et de décharge. La pression de décharge de la pompe à engrenage dépend entièrement de la résistance à la sortie de la pompe.
Jiushi précision des pompes à engrenages à entraînement magnétique miniature convient à la manipulation: eau déionisée, méthanol, solutions d'urée, kérosène, additifs, agents, dialysat de lubrification, alcaline, solutions d'ammoniac Systèmes de pompage de fluide fluoré.

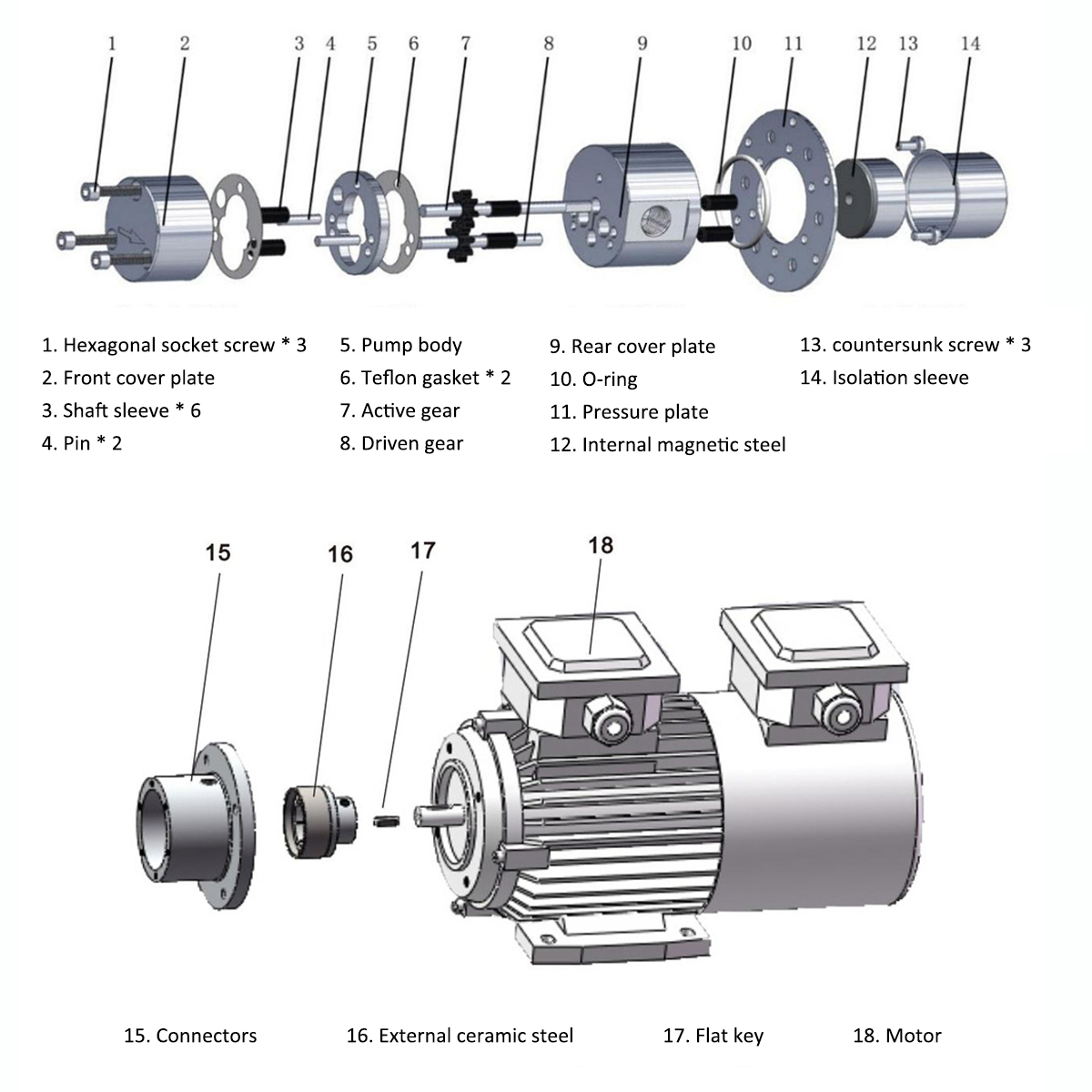

Une pompe de mesure de conduite magnétique miniature fonctionne sur le principe du couplage magnétique. Le moteur tourne un assemblage d'aimant d'entraînement externe, qui génère un champ magnétique rotatif. Ce champ pénètre la coquille de confinement (ou barrière) et entraîne un aimant interne connecté aux engrenages de la pompe. Ce processus convertit le mouvement rotatif du moteur en un déplacement volumétrique précis et récurrent du liquide. Surtout, la barrière physique (chambre hermétiquement scellée) sépare complètement le liquide pompé des composants d'entraînement et de l'environnement externe, éliminant la nécessité d'un joint d'arbre dynamique traditionnel.
Les pompes à engrenages à entraînement magnétique sont particulièrement idéales pour les applications nécessitant de petits débits, un débit sans pouls, une linéarité élevée, des écarts à haute pression, un fonctionnement sans fuite, une mesure précise et un transfert de fluide stable. Les cas d'utilisation typiques comprennent:
Systèmes d'automatisation et de contrôle des processus
Systèmes de micro-dose
Systèmes de recirculation et de boost
Systèmes d'alimentation automatique (dosage)
Systèmes de récupération de chaleur déchets
Équipement d'échantillonnage (y compris l'aspiration sous vide)
Équipement de traitement des puces
Équipement de laboratoire
Systèmes de refroidissement (pompes de circulation de réfrigérant)
Fonderie
Machines d'emballage
Systèmes de nettoyage
Systèmes de distribution additive
Systèmes de mesure chimique
Plantes pilotes et semi-pilote
La pompe à engrenage à conduite magnétique offre les avantages clés suivants:
** 1. Transfert sans impulsions, linéaire et précis **
En tant que pompe de déplacement positive, il utilise des engrenages pour fournir une livraison de fluide cohérente et stable. Lorsqu'il est associé à un servo ou à un moteur pas à pas, il atteint une précision extrêmement élevée dans le transfert de débit.
** 2. Vide à entrée élevée et différentiel de pression **
Avec une capacité de vide d'entrée de -0,095 MPa, il est capable d'un transfert de pression moyenne à élevée de fluides à faible viscosité.
** 3. Design sans fuite **
Le couplage de l'entraînement magnétique et les joints toriques statiques garantissent une isolation complète du milieu pompé de l'environnement externe.
** 4. Excellente artisanat et conception modulaire **
Les arbres d'engrenages sont faits de matériaux PEEK spécialement modifiés, subissent un traitement thermique et sont combinés avec une céramique de zircone à haute résistance.
Les roulements coulissants sont fabriqués à l'aide d'un composite PEEK spécialement modifié avec une formule nano-céramique et des processus de moulage spécialisés.
Les résultats des tests montrent que même après 2 heures de course à sec dans des conditions extrêmes, la pompe maintient des performances d'écoulement hautement linéaires.
Adoptant le concept de production allégée, l'équipement de traitement avancé et la fabrication exquise, c'est une pompe à engrenages externe conçue et fabriquée spécifiquement pour des applications haut de gamme.
** 5. Support de sélection systématique **
Avec des dizaines de milliers de pompes à engrenages magnétiques déployées sur le terrain, nous avons accumulé de vastes données expérimentales. Notre processus systématique de sélection et d'évaluation aide à adapter les solutions et à réduire les risques opérationnels.
| Q1.Quelle est le principe de travail d'une pompe à mesure de vitesse magnétique? |
| A1.A Magnetic Gear Pump utilise un couplage magnétique pour transmettre la puissance et les engrenages s'engagent pour fournir du liquide dans un volume précis. La conception élimine les joints mécaniques, empêchant les fuites, ce qui le rend idéal pour les liquides corrosifs, toxiques, volatils ou précieux. |
| Q2. Quels types de liquides la pompe peut-il gérer? |
| A2.Il convient aux liquides de viscosité faible à moyenne, tels que les solvants biologiques, les acides et les alcalis, les huiles de carburant, les lubrifiants, les saveurs, les huiles végétales et les produits pharmaceutiques. ⚠️ non recommandé pour les milieux avec de grandes particules ou une forte abrasivité. |
| Q3. La pompe fuit-elle? |
| A3.No. La conception du lecteur magnétique assure un système entièrement scellé, éliminant les fuites causées par l'usure des phoques. |
| Q4.Comment la précision du dosage est-elle assurée? |
| A4: Étant une pompe de déplacement positive, le débit est proportionnel à la vitesse. Avec les convertisseurs de fréquence, la précision peut atteindre ± 0,5%. |
| Q5. Quelle est la différence entre une pompe à mesure de vitesse magnétique et une pompe magnétique régulière? |
| A5.Une pompe magnétique ordinaire est utilisée pour les grands flux sans exigences de précision strictes. Les pompes de mesure magnétique d'engrenages sont conçues pour un petit débit, un dosage de haute précision, avec une sortie stable et à faible pulsation. |
| Q6.Coma-t-il gérer des liquides à forte viscosité? |
| A6.Il peut gérer les fluides dans la viscosité de 0,3 à 2000 cp. Pour des viscosités très élevées, des baisses d'efficacité, de sorte que le chauffage ou des pompes spéciales à haute viscosité sont recommandées. |
| Q7.Comment empêcher la course à sec? |
| A7.Senture La pompe est amorcée avant le démarrage; Installez les commutateurs de niveau ou la protection à sec; Vérifiez toujours que la chambre est remplie après de longues fermetures. |
| Q8.Quelle est la plage de débit et de pression? |
| A8.Les plages de flux: 0,1 l / min ~ 500 L / min (selon le modèle). Plage de pression: 0,1 à 2,5 MPa. |
| Q9. Comment maintenir la pompe? |
| A9. inspecter régulièrement des engrenages et des roulements; garder les liquides propres pour éviter les particules; empêcher la friction sèche; Remplacez périodiquement les pièces d'usure (roulements, bagues). |
| Q10.Le peut-on fonctionner la pompe à l'envers? |
| A10. théoriquement oui, mais le fonctionnement inversé à long terme réduit la précision et provoque l'usure. Pour un transfert bidirectionnel, utilisez des modèles spéciaux. |
| Q11. Quels sont les problèmes et solutions courants? |
| A11. • File à faible débit: vérifiez l'entrée d'air, les blocages ou la viscosité élevée • Bruit excessif: usure de l'engrenage ou bulles d'air dans la chambre de la pompe • Surchauffe: course à sec, glissement de couplage magnétique ou viscosité élevée • Basse pression: fuite dans la ligne de sortie ou les engrenages usés |
| Q12. Quelle est la vie de service? |
| A12. type 3 à 5 ans ou plus dans des conditions normales, selon les propriétés liquides, la fréquence de fonctionnement et la maintenance. |
