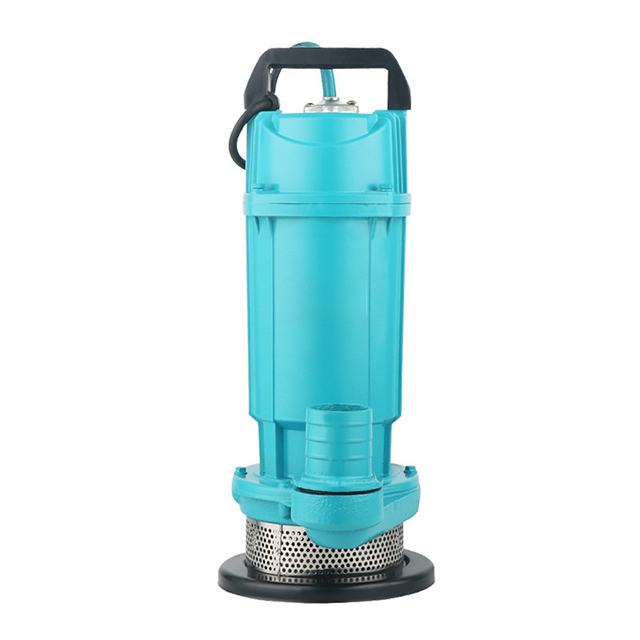

La pompe submersible de type QDX est une pompe électrique submersible multifonctionnelle efficace, économise d'énergie et résistante à la corrosion. Il adopte une roue centrifuge en acier inoxydable et une conception de joint mécanique à double extrémité, qui combine compact et léger (poids 10-20 kg) avec durabilité. Il soutient le pompage de l'eau propre, des eaux usées légères et de l'eau de mer (teneur en sable ≤ 0,1%). Sa plage d'écoulement est de 1,5 à 100 m ³ / h, avec une tête maximale de 60 mètres, et elle peut automatiquement démarrer et s'arrêter (avec configuration du commutateur de flotteur). Il est largement utilisé dans des scénarios tels que l'approvisionnement en eau des ménages, l'irrigation agricole, le drainage industriel et l'aquaculture de l'eau de mer. Associé à un moteur imperméable IPX8 et à 304 matériaux en acier inoxydable, il garantit un fonctionnement stable dans des environnements allant de -15 ℃ à 40 ℃, ce qui en fait un choix idéal qui équilibre les performances et la fiabilité.
1.QDX TYPE PARAMET DE PERFORMANCE DE POMPE SUMMERIBLE
Flux maximum | 1,5 ～ 100 m³ / h |
Tête | 3-60m |
Pouvoir | 0,37 ～ 2,2 kW |
Profondeur d'installation | Jusqu'à 5 m |
température liquide | Max + 40 ℃ |
Gamme de pH | 6.5-8.5 |
Puissance | 0,5 ch, 1 ch, 1,5 ch, 2 ch, 3 ch, 5 ch, 10 ch |
La concentration maximale de sédiments est de 0,1%. Peut filtrer les solides en suspension inférieurs à 0,2 mm | |
2.Feature de la pompe submersible de type QDX:
Efficace et économique
Adoptant une conception de roues centrifuges, il a une efficacité d'écoulement d'eau élevée, une faible consommation d'énergie et convient à un fonctionnement à long terme.
Large plage de puissance (0,37 ~ 2,2 kW), les modèles de correspondance peuvent être sélectionnés en fonction de la demande.
Forte résistance à la corrosion
Les composants clés tels que le corps de la pompe et la roue sont composés de 304 matériaux en acier inoxydable, adaptés aux eaux de mer et aux liquides légèrement corrosifs.
L'arbre est traité avec un placage chromé dur pour améliorer la résistance à l'usure et la résistance à la corrosion.
Fonction de contrôle automatique
Certains modèles sont équipés de commutateurs flottants pour obtenir un arrêt de démarrage automatique en fonction de la détection du niveau de liquide, sans avoir besoin de supervision manuelle.
Structure compacte et légère
Petite taille, léger (certains modèles ne pèsent que 10-20 kg), facile à déplacer et à installer.
Conception anti-colmatage
Le canal de roue est large et peut résister aux liquides contenant de petites quantités de particules (≤ 0,2 mm), ce qui réduit le risque de blocage.
3. Principe de travail de la pompe submersible de type QDX
La pompe submersible QDX fonctionne basée sur le principe de la pompe centrifuge:
Transmission de puissance: Une fois le moteur allumé, il pousse la roue à tourner à grande vitesse (généralement à une vitesse ≥ 2800r / min).
Force centrifuge: les lames de roue poussent le liquide à tourner avec la roue, et le liquide est jeté vers le canal d'écoulement volute sous l'action de la force centrifuge.
Augmentation de la pression: la coquille d'escargot convertit l'énergie cinétique du liquide en énergie de pression, formant un débit d'eau à haute pression qui est déchargé à travers la sortie.
Processus d'absorption de l'eau: une pression négative est formée au centre de la roue en raison du liquide jeté, et le liquide externe est en continu en continu sous pression atmosphérique pour atteindre un pompage continu.
4. Application de la pompe submersible QDX :
Famille et agriculture: drainage du sous-sol, irrigation du jardin, extraction de l'eau des puits ruraux.
Industrie et ingénierie: drainage de la construction, traitement de l'eau en circulation du bétail, drainage industriel de l'eau.
Scénarios spéciaux: aquariums, systèmes de fontaines, échantillonnage des eaux usées (nécessitant des filtres correspondants)
5. Structure du produit de la pompe submersible QDX
La pompe submersible QDX se compose de trois composants centraux:
Partie du moteur électrique
Type: moteur asynchrone monophasé ou triphasé, niveau d'isolation étanche IPX8.
Scellant: joint mécanique à double extrémité pour empêcher l'eau d'entrer à l'intérieur du moteur.
Section de pompe à eau
Renvoi: roue centrifuge en acier inoxydable, conçu avec 4 à 6 lames incurvées arrière pour réduire la turbulence.
Coque en spirale: en acier inoxydable, avec des canaux d'écoulement lisses et des pertes hydrauliques réduites.
Système de connexion et d'étanchéité
Joint d'arbre: joint mécanique à double extrémité en alliage dur ou en carbure de silicium, résistant à une température élevée et à la haute pression.
Scellant statique: 'O ' - Les anneaux en caoutchouc résistants à l'huile en forme sont utilisés à chaque interface pour assurer le scellement global.
6. Conditions et précautions d'utilisation
Médium applicable
Eau claire ou eaux usées légères, teneur en sable ≤ 0,1%, diamètre de particules ≤ 0,2 mm.
Température liquide: -15 ℃ ~ + 40 ℃ (les modèles à haute température peuvent atteindre jusqu'à 60 ℃).
Plage de pH: 6,5 ~ 8,5 (pour les liquides corrosifs, les modèles en acier inoxydable doivent être sélectionnés).
Exigences d'installation
Profondeur de plongée: il est recommandé d'être ≤ 5 mètres et de garder une distance ≥ 0,5 mètres du fond de l'eau pour éviter d'inhaler du limon.
Tension d'alimentation: 220 V monophasée ± 10% ou 380 V triphasées ± 10%.
Scénarios d'utilisation interdits
Les eaux usées contenant des liquides inflammables et explosifs, des acides forts et des alcalis (pH dépassant la plage) et des impuretés telles que les fibres ou les particules longues.
7. Structure du produit de la pompe submersible QDX
La pompe submersible QDX se compose de trois composants centraux:
Partie du moteur électrique
Type: moteur asynchrone monophasé ou triphasé, niveau d'isolation étanche IPX8.
Scellant: joint mécanique à double extrémité pour empêcher l'eau d'entrer à l'intérieur du moteur.
Section de pompe à eau
Renvoi: roue centrifuge en acier inoxydable, conçu avec 4 à 6 lames incurvées arrière pour réduire la turbulence.
Coque en spirale: en acier inoxydable, avec des canaux d'écoulement lisses et des pertes hydrauliques réduites.
Système de connexion et d'étanchéité
Joint d'arbre: joint mécanique à double extrémité en alliage dur ou en carbure de silicium, résistant à une température élevée et à la haute pression.
Scellant statique: 'O ' - Les anneaux en caoutchouc résistants à l'huile en forme sont utilisés à chaque interface pour assurer le scellement global.
8.t données echniques de QDX1.5, 3, 10, 15, 6 SubmersiblePump:
MODEL | Q (m³ / h) | 0 | 1.5 | 3 | 4.5 | 6 | 7.5 | 9 | 10.5 | 12 | 13.5 | 15 | 16.5 | 18 | 19.5 | 21 | 22.5 | 24 | |
Q (l / min) | 0 | 25 | 50 | 75 | 100 | 120 | 150 | 175 | 200 | 225 | 250 | 275 | 300 | 325 | 350 | 375 | 400 | ||
QDX1.5-15-0.37A | H (m) | 16 | 15.6 | 14.2 | 11.8 | 8 | 3.9 | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | |
QDX3-18-0.55A | 19.2 | 19.2 | 18.5 | 17.5 | 15.5 | 13.2 | 10 | 7 | 3.7 | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ||
QDX10-10-0.55A | 15.3 | 15.2 | 15 | 14.8 | 14.4 | 13.5 | 12.5 | 11.3 | 10 | 8.5 | 6.3 | 3.8 | ˗ | ˗ | ˗ | ˗ | ˗ | ||
QDX15-7-0.55A | 8.6 | 8.5 | 8.4 | 8.3 | 8.2 | 8 | 7.8 | 7.6 | 7.4 | 7.2 | 6.8 | 6.3 | 5.8 | 5.2 | 4.5 | 3.8 | 3 | ||
QDX1.5-32-0.75A | 32.5 | 31.5 | 28.5 | 24.5 | 20 | 15.5 | 8.5 | 1 | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ||
QDX6-18-0.75A | 19.5 | 19.2 | 19 | 18.6 | 18 | 16.2 | 16.2 | 14.7 | 12.8 | 11 | 8.6 | 4.2 | ˗ | ˗ | ˗ | ˗ | ˗ | ||
QDX10-16-0.75A | 19.5 | 19.2 | 19 | 18.6 | 18 | 16.2 | 16.2 | 14.7 | 12.8 | 11 | 8.6 | 4.2 | ˗ |
Données techniques de QDX15, 25, 10, 40 Pompe submersible:
MODEL | Q (m³ / h) | 0 | 1.5 | 3 | 4.5 | 6 | 7.5 | 9 | 10.5 | 12 | 13.5 | 15 | 16.5 | 18 | 19.5 | 21 | 22.5 | 24 | 25.5 | 27 | 28.5 | 30 | 31.5 | |
Q (l / min) | 0 | 25 | 50 | 75 | 100 | 120 | 150 | 175 | 200 | 225 | 250 | 275 | 300 | 325 | 350 | 375 | 400 | 425 | 450 | 475 | 500 | 525 | ||
QDX15-10-0.75A | H (m) | 11 | 10.9 | 10.8 | 10.7 | 10.6 | 10.5 | 10.4 | 10.3 | 10.2 | 10.1 | 10 | 9.6 | 9.2 | 8.5 | 7.6 | 6.5 | 5.6 | 4.7 | 3.8 | 2.7 | ˗ | ˗ | |
QDX25-6-0.75A | 9.3 | 9.2 | 9.1 | 9 | 8.9 | 8.7 | 8.5 | 8.3 | 8 | 7.7 | 7.5 | 7.2 | 6.8 | 6.6 | 6.4 | 6.2 | 6 | 5.8 | 4.8 | 4 | 2.6 | 1.5 | ||
QDX10-18-1.1A | 25.8 | 25.5 | 25 | 24.6 | 24 | 22.8 | 21.2 | 18.5 | 16 | 13.2 | 9 | 4 | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ||
QDX15-14-1.1A | 15 | 14.9 | 14.8 | 14.7 | 14.6 | 14.5 | 14.3 | 14.2 | 14 | 13.9 | 13.8 | 13.2 | 12.5 | 11.5 | 10.6 | 9.5 | 8 | 6.7 | 5.5 | 4.4 | 3.1 | ˗ | ||
QDX40-5.5-1.1A | 6.1 | 6.2 | 6.3 | 6.4 | 6.5 | 6.5 | 6.7 | 6.8 | 6.7 | 6.7 | 6.65 | 6.6 | 6.6 |
Tableau de matériau de QDX1.5, 3, 10, 15, 6 pompe submersible
Non. | Partie | Matériel |
1 | Poignée | Pp |
2 | Câble | |
3 | Couverture supérieure | HT200 |
4 | Protecteur | |
5 | Condensateur | |
6 | Joint torique | Nbr |
7 | Couverture supérieure | HT200 |
8 | Palier | |
9 | Rotor | |
10 | Stator | |
11 | Vis à injection d'huile | |
12 | Joint mécanique | Carbone / céramique |
13 | Joint torique | Nbr |
14 | Couverture du cylindre à huile | HT200 |
15 | Joint d'huile | |
16 | Joint torique | Nbr |
17 | Supporter | PPO ZL 102 |
18 | Corps de pompage | HT200 |
19 | Écran de filtre | Acier inoxydable |
20 | Connecteur de sortie | Pp |
