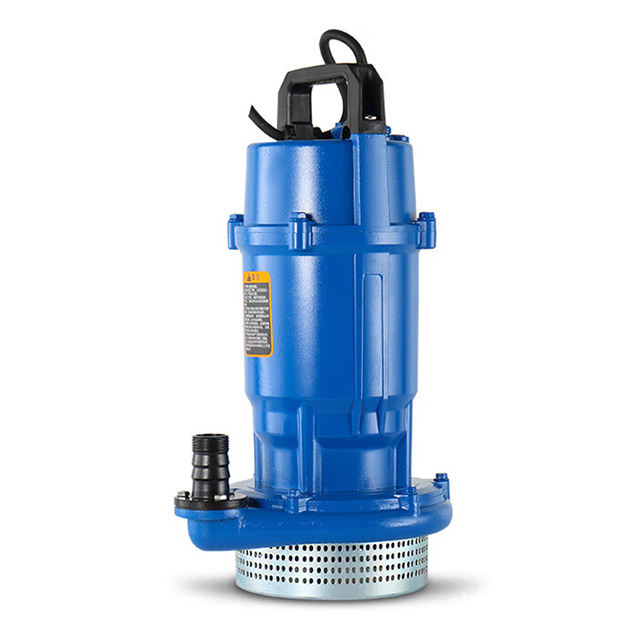

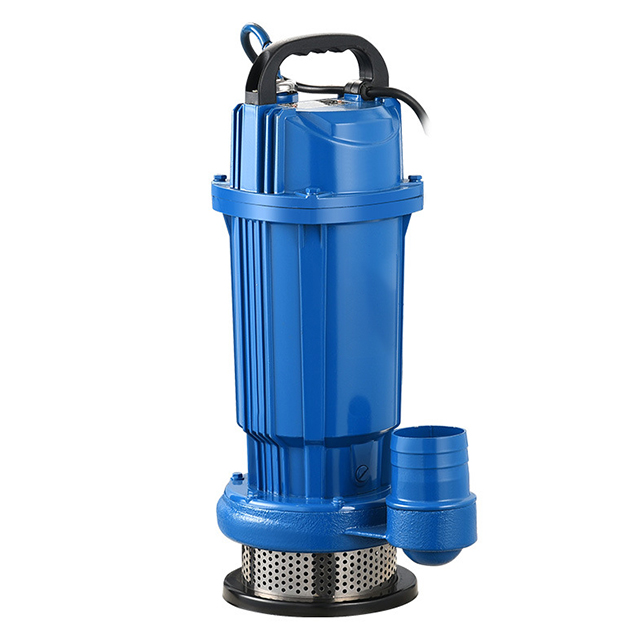

La pompe submersible monophasée en acier inoxydable de type QDX est un équipement de transport d'eau potable léger et résistant à la corrosion. Il est fait de coulée de précision en acier inoxydable, résistant à la corrosion, respectueuse de l'environnement, d'apparence magnifique, petite et durable. Le moteur adopte l'isolation de la classe F et est équipé de dispositifs de protection thermique, prolongeant considérablement la durée de vie de la pompe. Nous pouvons personnaliser les câbles anti-corrosion, les joints de machine PTFE et la configuration des pièces pour les liquides à haute température en fonction des exigences particulières des clients. Convient pour l'alimentation électrique 220 V monophasée, largement utilisée dans les champs agricoles, construction, ménage et industriels.
1. Posser les caractéristiques de pompe submersible monophasées en acier sans phase
Résistance à la corrosion et prévention de la pollution
Le corps de la pompe, la roue, la volute et d'autres composants d'écoulement sont en acier inoxydable 304 ou 316L, qui résiste aux milieux acides, alcalins, d'eau de mer et généraux (pH 4-10), adaptés aux exigences élevées d'hygiène (comme les industries pharmaceutiques et alimentaires).
Le joint mécanique à double extrémité (fabriqué en matériau en carbure de silicium) combiné avec un anneau d'étanchéité du fluororubber empêche efficacement les fuites de liquide et les impuretés externes d'entrer, avec une forte fiabilité d'étanchéité.
Conception de la protection de la sécurité
Équipé d'un protecteur thermique intégré, il coupe automatiquement l'alimentation lorsque le moteur surchauffe, surcharge ou perd une phase pour éviter de brûler.
Niveau de protection IP68, niveau d'isolation F, capable d'un fonctionnement à long terme dans des environnements avec une profondeur de plongée de ≤ 5m.
Léger et facile à utiliser
Structure compacte (poids 5-20kg), prend en charge l'installation mobile (tuyau flexible) ou fixe (interface filetée), pas besoin d'injection d'eau et peut être utilisée immédiatement lorsqu'elle est mise.
Câble standard de 10 mètres, interrupteur flottant en option pour la commande d'arrêt de démarrage automatique.
Efficace et économique
Adoptant une roue centrifuge et une structure volute, associée à un moteur à grande vitesse de 2860 r / min, l'efficacité de conversion d'énergie est élevée et l'opération est lisse et à faible bruit.
2. de pompe submersible à phase unique en acier sans phase Scénarios d'application
Champ de candidature | Objectif spécifique |
Irrigation agricole | Drainage des terres agricoles, pompage du puits d'eau et irrigation des gicleurs de jardin (teneur en sable moyen ≤ 0,1%, taille des particules ≤ 0,2 mm). |
Drainage du bâtiment | Drainage de l'eau accumulée sur les chantiers de construction, drainage du sous-sol et alimentation temporaire en eau pour l'ingénierie municipale. |
| Vie de famille | Approvisionnement en eau résidentiel, irrigation du jardin, lavage des véhicules, circulation des étangs de poisson. Assistance industrielle |
Assistance industrielle | Le transport de l'hygiène médicale / alimentaire, l'oxygénation de l'aquaculture et l'aquaculture marine (nécessitant des matériaux 316L). |
3. de pompe submersible monophasé en acier sans phase Principe de travail
La pompe QDX fonctionne basée sur le principe de la force centrifuge:
Phase de démarrage: La chambre de pompe est remplie de liquide et la roue tourne à grande vitesse sous le lecteur du moteur.
Processus de pompage:
Le liquide est jeté du centre de la roue au bord extérieur par force centrifuge, et est déchargée de la sortie après avoir été sous pression par la coque du vortex.
Une zone à basse pression est formée au centre de la roue, et le liquide est en continu aspiré dans la chambre de pompage sous la pression atmosphérique externe.
Garantie d'étanchéité:
Le joint mécanique à double extrémité isole la chambre du moteur du milieu, empêchant l'eau d'infiltrer le moteur (pression de la chambre à huile> pression de l'eau externe) et assurer la sécurité de l'isolation.
4. conditions de service pour les pompes submersibles en acier inoxydable
1. La profondeur submersible de la pompe électrique ne doit pas dépasser 5 m.
2. La température du milieu de transport ne doit pas dépasser 60 ℃.
3. Les valeurs de pH du milieu de transport sont 304 (4-10) et 316 (2-13).
4. Le milieu de transport contient des particules solides avec un diamètre ne dépassant pas 0,2 mm et un volume ne dépassant pas 0,1%.
5. des pompes submersibles en acier sans acier Guide de sélection
La sélection doit correspondre aux paramètres de fonctionnement et aux caractéristiques moyennes, et les étapes clés sont les suivantes:
Calcul des paramètres de base
Débit (M ³ / H): Il est nécessaire de répondre à la demande en eau (comme 10-30m ³ / h pour l'irrigation des terres agricoles et 1,5 à 5 m ³ / h pour l'approvisionnement en eau des ménages).
Tête (M): Hauteur de levage réelle + résistance au pipeline (il est recommandé de choisir 1,1-1.2 fois la tête nominale pour éviter la surcharge).
Caractéristiques moyennes: température ≤ 40 ℃, valeur de pH 6.5-8,5 (matériau 316L est nécessaire pour les environnements acides / alcalins forts).
Tableau de comparaison des modèles et des performances (modèles monophasés communs 220V)
Modèle | Couler | Tête | Pouvoir | Scénarios applicables |
QDX1.5-16-0.37 | 1.5 | 16 | 0.37 | Approvisionnement en eau à domicile, petit jardin Irrigation |
QDX3-20-0.55 | 3 | 20 | 0.55 | Terres agricoles / jardin de taille moyenne |
QDX10-10-0.55 | 10 | 10 | 0.55 | Drainage du chantier de construction et pompage de l'étang |
QDX15-10-0.75 | 15 | 10 | 0.75 | Irrigation à haut débit, circulation de l'étang aquaculture |
