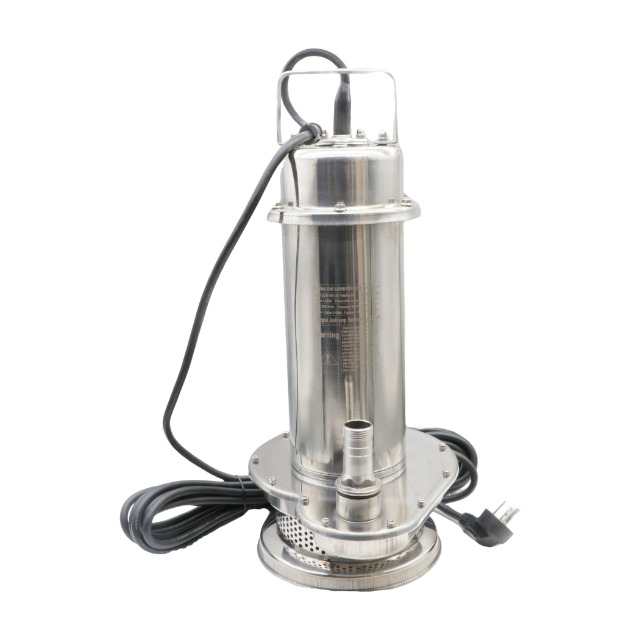

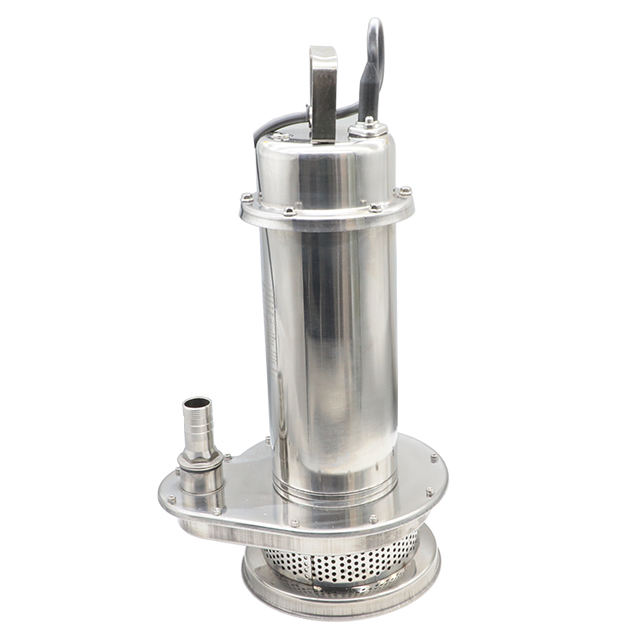

La pompe à eaux usées submersibles de type QDX Portable en acier inoxydable est un équipement intégré électromécanique conçu spécifiquement pour les eaux usées et les liquides faiblement corrosifs. Il adopte une coquille de coulée de précision en acier inoxydable 304 / 316L et un joint mécanique à double extrémité fluororubber, qui a les caractéristiques de la résistance à la corrosion, de l'antimage et sans pollution. Sa structure est compacte, légère et prend en charge le travail de 5 mètres sous l'eau. Il est équipé d'un interrupteur flottant qui peut automatiquement démarrer et s'arrêter, adapté à des scénarios tels que l'extraction d'eau, le pompage des étangs, l'irrigation agricole, l'aquaculture d'eau de mer, le transport chimique de moyens, le drainage du sous-sol, etc. Le débit est de 1 à 60 m ³ / h, et la tête maximale est de 32 m. Le moteur est équipé d'un dispositif de protection de surchauffe pour assurer un fonctionnement sûr.
Type de type QDX en acier inoxydable portable Caractéristiques de la pompe à eaux usées
Tous les résistants à la corrosion en acier inoxydable: en utilisant des composants de la coque en acier inoxydable 304 / 316L et du canal d'écoulement, combinés avec un joint mécanique à double extrémité fluororubber, adapté au transport de milieux corrosifs tels que les eaux de mer et les eaux usées chimiques.
Portable et efficace: avec une conception structurelle compacte et un poids léger, il prend en charge le travail jusqu'à 5 mètres sous l'eau et peut être équipé d'un interrupteur de flotteur de démarrage automatique pour réduire l'intervention manuelle.

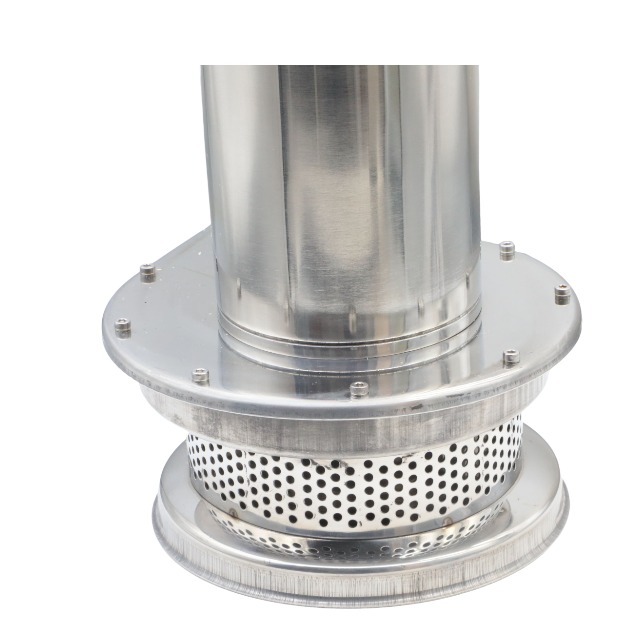

Conception anti-colmatage: les roues à canal large et certains modèles de dispositifs de coupe peuvent gérer les eaux usées contenant de petites quantités d'impuretés solides (taille des particules ≤ 0,2 mm) ou des fibres, réduisant le risque de colmatage.
Protection de la sécurité: les dispositifs de protection actuels de surchauffe et de surcharge intégrés garantissent que le moteur s'arrête automatiquement dans des conditions de travail anormales, prolongeant sa durée de vie.
Type de type QDX de la pompe à eaux usées en acier inoxydable portable Position de travail
Étape d'absorption de l'eau: La roue tourne à grande vitesse pour former une pression négative, qui suce les eaux usées ou le liquide à travers l'entrée.
Traversage de pression: Une fois la roue qui fait pression sur le milieu, il est déchargé à travers un canal large par force centrifuge, réduisant le blocage des particules.
Contrôle intelligent: l'interrupteur flottant ou le capteur électronique démarre automatiquement et arrête le corps de la pompe en fonction des changements de niveau liquide, atteignant un fonctionnement sans pilote.
Type de type QDX de pompe à eaux usées en acier inoxydable portable Structure
Composants du moteur
Motor de moteur asynchrone monophasé / triphasé (puissance de 0,25 à 1,5 kW), arbre court, charge de roulement faible, fonctionnement stable.
Le boîtier du moteur est entièrement scellé et a une cote imperméable IP68.

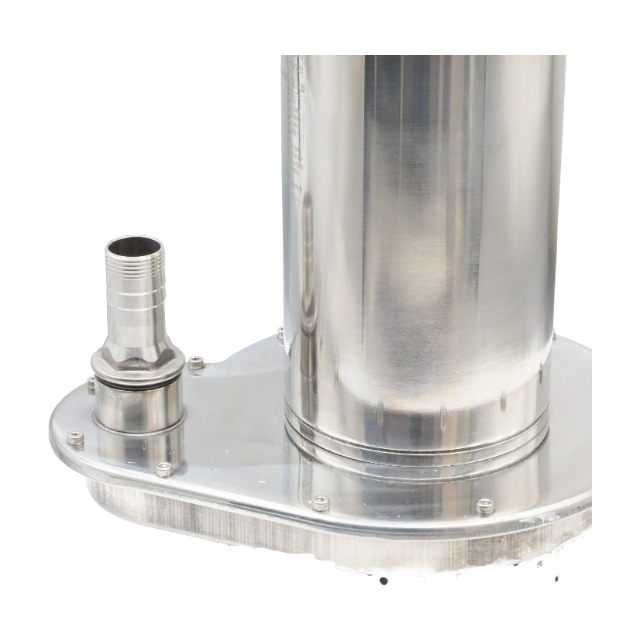

Structure du corps de la pompe
La roue en acier inoxydable et le boîtier de guidage adoptent une conception d'aspiration ascendante pour éviter le blocage des boues inférieures.
Système d'étanchéité
Joint mécanique à double extrémité ou joint d'emballage souple, choisissez Fluororubber ou PTFE MATÉRIEL Selon les caractéristiques du milieu.
Fonctionnalités supplémentaires
Certains modèles intègrent des lames de coupe ou des dispositifs de mélange pour faire face à des conditions de travail complexes telles que les fibres et les sédiments
Type de type QDX Pumpe d'égout submersible en acier inoxydable portable
Scénarios d'application
Génie municipal: drainage du sous-sol, nettoyage de la fosse septique, dragage de la rivière.
Champ industriel: Transport de la solution chimique en acides chimiques et en alcaline, en électroplassion Traitement des eaux usées, décharge des eaux usées de transformation des aliments.
Agriculture et logement: cycle de l'aquaculture marine, irrigation des terres agricoles, amélioration des eaux usées des bâtiments résidentiels.
Comment choisir une pompe d'eaux usées submersible？
Sélectionnez le matériau d'étanchéité correspondant en fonction des caractéristiques du milieu (comme le joint de la machine PTFE avec une forte résistance à la corrosion).
Pour les scènes qui nécessitent des mouvements fréquents, la priorité doit être donnée aux modèles d'arrêt de démarrage automatique avec des interrupteurs flottants.
Remarque: Les paramètres de modèle spécifiques doivent être confirmés en conjonction avec la documentation du fournisseur, par exemple, il peut y avoir de légères différences d'attention fonctionnelle entre le type automatique 'QDX / WQD ' et le type automatique 'qdn '.
Comment installer une pompe à eaux usées submersible?
Installation sous-marine: le corps de la pompe doit être complètement submergé et la partie du moteur est autorisée à faire dépasser le niveau liquide de pas plus de la 1/2 de la hauteur, avec une profondeur de submersion de ≤ 5 mètres.
Connexion du pipeline: La sortie est connectée à la position cible à travers un tuyau ou un tuyau dur pour garantir que le pipeline ne fuit pas ou ne pliez pas excessivement.
Configuration de puissance: correspondez à la tension nominale (110-660V), protection du sol, pour éviter la chute de tension causée par l'alimentation à longue distance.
Contrôle automatique: l'interrupteur flottant doit être ajusté à un point de déclenchement de niveau liquide raisonnable pour éviter le démarrage et l'arrêt fréquents.
Préparation de l'entretien: Nettoyez régulièrement les débris de la roue, vérifiez l'usure des joints et arrêtez d'utiliser le liquide dans la pompe à air arrière dans des environnements froids.
Type de type QDX Guide de maintenance de la pompe aux eaux usées submersibles portable
1. Inspection et nettoyage quotidiens
Inspection du pipeline et des composants
Vérifiez le pipeline du corps de la pompe et les joints pour le relâchement chaque semaine et faites pivoter manuellement la roue pour confirmer la flexibilité.
Nettoyez les débris sur la surface d'entrée et de la roue pour empêcher les fibres ou les particules de bloquer le canal d'écoulement.
Performances de câble et d'étanchéité
Inspectez régulièrement les câbles pour les fissures ou les rayures et remplacez-les immédiatement si des dommages sont trouvés.
Confirmez l'étanchéité du boîtier du moteur (IP68 Imperproofing Rating) avant chaque utilisation.
2. Entretien de lubrification et d'étanchéité
Gestion de l'huile lubrifiante
Remplacez l'huile de lubrification après les 100 premières heures de fonctionnement et remplacez-la toutes les 500 heures par la suite pour s'assurer que le niveau d'huile est en ligne centrale de la jauge d'huile.
Si l'huile moteur est émulsifiée ou mélangée avec de l'eau, il est nécessaire de remplacer l'huile moteur et de vérifier l'état du joint mécanique.
Maintenance du système d'étanchéité
Inspectez le joint mécanique à double extrémité chaque année et remplacez l'anneau d'étanchéité si le dégagement entre la roue et l'anneau d'étanchéité dépasse 0,5 mm.
Ajustez la glande d'emballage pour maintenir un débit d'égouttement de 30 à 60 gouttes par minute dans la chambre d'emballage.
3. Normes de surveillance et d'exploitation des opérations
Contrôle des paramètres opérationnels
Gardez le débit et la tête dans la plage indiquée sur la plaque signalétique pour éviter l'épuisement du moteur causée par le fonctionnement de la surcharge.
Les fluctuations de tension de surveillance doivent se situer à ± 10% de la valeur nominale pour empêcher la tension anormale d'endommager le moteur.
Surveillance de la température et de l'état
La température du roulement pendant le fonctionnement ne doit pas dépasser la température ambiante de 35 ℃, et la température maximale doit être ≤ 80 ℃.
Si un bruit ou des vibrations anormaux est détecté, arrêtez immédiatement la machine et contactez le personnel professionnel pour la maintenance.
4. Manipulation spéciale des conditions de travail
Hiver et désuétude à long terme
Après utilisation en hiver froid, le liquide à l'intérieur de la pompe doit être vidé pour empêcher le corps de la pompe de congélation et de fissuration.
Si la pompe est hors d'usage depuis plus d'un mois, le corps de la pompe doit être démonté, essuyé sec et enduit de graisse de rouille pour le stockage.
Traitement des médias contenant des impuretés
Nettoyez régulièrement les sédiments dans la roue et la chambre de pompe lorsque la teneur en sédiments est élevée et installez un écran de filtre si nécessaire.
Si le milieu contient des fibres, vérifiez l'usure de la lame après l'activation de la fonction de coupe.
5. Cycle de maintenance suggéré
Tous les jours: vérifiez l'état du câble, la température de fonctionnement et le bruit.
Mensuellement: nettoyer les débris de la roue et tester la résistance à l'isolation (≥ 5 mégohms).
Chaque année: remplacez de manière globale les joints et les lubrifiants et testez les performances du moteur.
En normalisant l'entretien, la durée de vie du corps de la pompe peut être considérablement prolongée, en évitant le risque d'arrêt en raison d'une panne de blocage ou de sceau
