La pompe centrifuge constitue la norme industrielle incontestée en matière de transfert continu de fluides à grand volume. Ces machines vitales représentent aujourd’hui la grande majorité des installations de pompes dans le monde. Ils maintiennent silencieusement d’innombrables installations modernes opérationnelles à travers le monde. Les équipes d’approvisionnement et d’ingénierie sont confrontées à un défi distinct lors de la conception du système. Même si la technologie fondamentale reste hautement standardisée, le choix de la pompe appropriée détermine la fiabilité globale du système. Un mauvais choix entraîne inévitablement une perte d’énergie importante et des pannes mécaniques fréquentes.
À l’inverse, des spécifications adéquates garantissent un fonctionnement fluide et à long terme. Vous apprendrez un cadre clair pour comprendre la mécanique des pompes dans ce guide. Nous évaluerons ensemble les variations de conception critiques et les options de matériaux. Enfin, vous découvrirez exactement comment aligner parfaitement les spécifications techniques avec les exigences spécifiques de votre installation. Ces connaissances vous permettent de construire des systèmes de transfert de fluides hautement résilients et efficaces.
Mécanisme de base : les pompes centrifuges convertissent l’énergie cinétique de rotation en énergie hydrodynamique pour déplacer en continu des fluides à faible viscosité.
Catégorisation : les types de pompes (par exemple, à aspiration finale, à plusieurs étages, à boîtier divisé) sont principalement dictés par le débit, les exigences de pression de refoulement et l'empreinte spatiale.
Dimensionnement et efficacité : le fonctionnement au meilleur point d'efficacité (BEP) minimise les coûts en matière de vibrations et d'énergie tout en maximisant la durée de vie opérationnelle.
Atténuation des risques : une évaluation appropriée de la tête d'aspiration nette positive (NPSH) n'est pas négociable pour éviter la cavitation et la défaillance prématurée des composants.

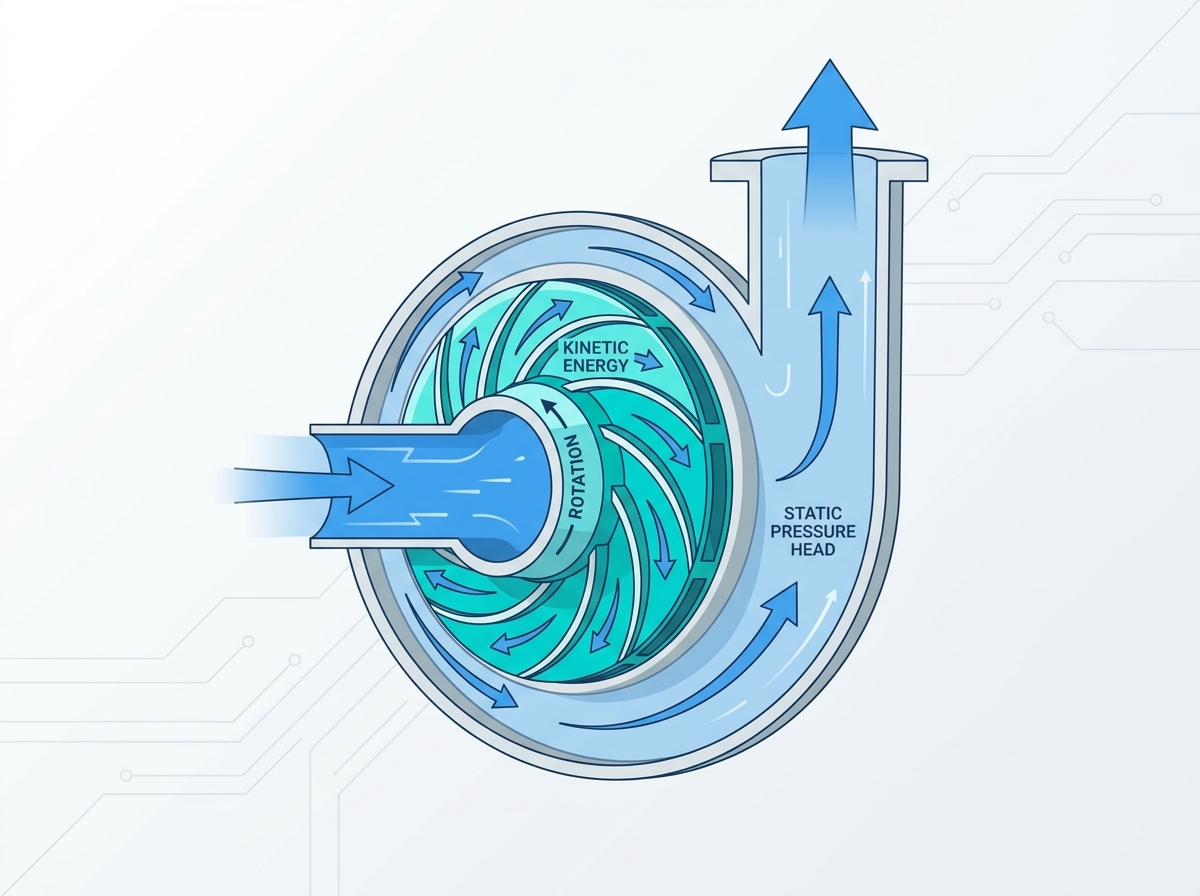

Le transfert de fluide repose sur une séquence précise de conversions d’énergie. Le processus commence lorsque le liquide pénètre dans la buse d"aspiration. Il se déplace directement vers le centre, ou « l’œil », d’une roue en rotation. Un moteur entraîne cette turbine à des vitesses élevées. Les aubes rotatives captent immédiatement le fluide entrant. La force centrifuge accélère le liquide radialement vers l’extérieur vers le bord de la roue. Cette accélération soudaine confère au fluide une énergie cinétique de rotation massive. Il sort de la circonférence de la turbine à des vitesses extrêmement élevées.
La volute prend ensuite le relais. Il agit comme point de transfert critique pour le fluide accéléré. La volute présente une forme spécialisée en forme d"entonnoir. Sa section transversale augmente progressivement vers la buse de refoulement. Cet espace en expansion capture le fluide à grande vitesse et le force à ralentir. Les principes de la dynamique des fluides dictent ici une règle simple. À mesure que la vitesse du fluide diminue, la pression statique augmente. La volute convertit efficacement l"énergie cinétique brute en hauteur de pression utilisable. Vous disposez désormais de la force nécessaire pour pousser le fluide à travers des kilomètres de canalisations.
Vous devez établir des limites techniques dès le début de votre phase de conception. Une pompe centrifuge fonctionne parfaitement pour les fluides à faible viscosité. L'eau, les huiles légères et les produits chimiques standards y circulent sans effort. Cependant, les performances diminuent considérablement à mesure que la viscosité du fluide augmente. Les fluides épais créent une traînée de friction interne. Cette traînée ralentit la turbine et détruit l'efficacité énergétique. Les fluides sensibles au cisaillement souffrent également à l’intérieur de ces boîtiers. L'action d'essorage agressive peut détruire les émulsions délicates ou les mélanges biologiques. Vous devez sélectionner des technologies alternatives de déplacement positif pour ces scénarios spécifiques.
Les composants internes déterminent dans quelle mesure votre système gère des liquides spécifiques. Vous devez évaluer rigoureusement la conception des turbines, les méthodes d’étanchéité et la métallurgie du boîtier. Ici, une inadéquation garantit un échec prématuré.
La géométrie de la roue joue un rôle majeur dans le succès du système. Les ingénieurs classent les turbines en trois catégories distinctes. Les roues ouvertes comportent des aubes exposées fixées directement à un moyeu central. Ils laissent passer facilement les matières en suspension et les matières filandreuses. Les turbines semi-ouvertes ajoutent une seule plaque arrière pour le support structurel. Ils gèrent efficacement les boues légères. Les roues fermées enferment les aubes entre deux plaques solides. Ils offrent les cotes d’efficacité les plus élevées. Cependant, les roues fermées nécessitent strictement des fluides propres et de faible viscosité pour éviter un colmatage important.
Matrice de sélection de conception de turbine
Type de conception | Adéquation du fluide primaire | Niveau d"efficacité | Profil d"entretien |
|---|---|---|---|
Ouvrir | Boues lourdes, gros solides, débris filandreux | Faible | Nécessite des ajustements de jeu fréquents |
Semi-ouvert | Boues légères, matières en suspension modérées | Moyen | Surveillance modérée des plaques d"usure nécessaire |
Fermé | Eau propre, produits chimiques clairs, huiles légères | Haut | Faible entretien ; sujet au colmatage si des solides pénètrent |
Les mécanismes d’étanchéité représentent un autre point de décision critique. Vous devez choisir entre la garniture traditionnelle et les garnitures mécaniques. Les anneaux de garniture se compriment autour de l’arbre en rotation. Ils empêchent physiquement le liquide de s"échapper. Cependant, la garniture nécessite un goutte-à-goutte continu et contrôlé pour lubrifier et refroidir l"arbre. Vous ne pouvez pas utiliser d"emballage si votre fluide est toxique, inflammable ou de grande valeur. Les garnitures mécaniques résolvent entièrement ce problème. Deux faces hautement polies se pressent l’une contre l’autre pour former une barrière presque parfaite. Ils éliminent les fuites visibles. De nombreuses installations industrielles modernes exigent que les garnitures mécaniques répondent aux normes strictes de conformité environnementale API 682.
Enfin, vous devez spécifier la métallurgie du tubage appropriée. La fonte standard offre un excellent service pour les applications générales d’eau. Il offre une durabilité rentable. Le traitement chimique exige une protection bien plus élevée. Vous devez spécifier de l"acier inoxydable 316 ou des alliages exotiques comme l"Hastelloy pour résister aux acides corrosifs. Les applications minières introduisent une abrasion extrême. Les boîtiers en fer à haute teneur en chrome résistent à l"action de récurage constante des boues de sable et de roches lourdes.
Les fabricants configurent ces pompes en plusieurs types structurels distincts. Vous devez adapter la configuration physique à votre débit spécifique, à vos demandes de pression et à l"espace au sol disponible.
Pompes à aspiration finale : elles représentent la configuration industrielle la plus courante. Le fluide entre horizontalement par l’extrémité et sort verticalement. Ils offrent une polyvalence et une rentabilité considérables. Vous les trouverez dominant le transfert d’eau des installations générales, les tours de refroidissement et les systèmes CVC commerciaux.
Pompes à corps divisé : les applications intensives nécessitent des conceptions à corps divisé. Le boîtier se divise littéralement le long d'un plan horizontal. Les équipes de maintenance peuvent retirer la moitié supérieure pour inspecter l’ensemble de l’ensemble rotatif. Ils le font sans jamais perturber les énormes tuyaux d’aspiration et de refoulement. Vous les évaluez principalement pour des scénarios municipaux ou industriels à haut débit et à service continu.
Pompes multicellulaires : Certains systèmes nécessitent une immense pression de refoulement. Il est souvent impossible d’étendre l’empreinte physique. Les pompes multicellulaires résolvent ce problème en empilant plusieurs roues séquentiellement sur un seul arbre. La première roue crée de la pression et alimente la seconde. Le second le compose et nourrit le troisième. Les systèmes d’alimentation des chaudières et les installations d’osmose inverse à haute pression reposent largement sur des configurations à plusieurs étages.
Pompes verticales en ligne et de puisard : les salles mécaniques étroites créent des problèmes spatiaux. Les pompes verticales en ligne se montent directement dans la tuyauterie comme une vanne. Ils ne nécessitent aucun espace au sol dédié. Les pompes de puisard verticales fonctionnent différemment. Le moteur repose en toute sécurité au-dessus du sol. Un long arbre fait descendre la turbine dans des fosses immergées pour l'extraction des fluides souterrains.
Différentes industries définissent le succès opérationnel à travers des mesures complètement différentes. Comprendre ces nuances garantit que vous spécifiez la bonne machine pour le bon travail.
Les installations de traitement de l’eau et des eaux usées privilégient avant tout un fonctionnement continu. Ici, le succès signifie éviter les bouchons. Les eaux usées brutes contiennent des chiffons, des plastiques et des solides biologiques denses. Les ingénieurs spécifient des roues encastrées ou vortex pour relever ces défis. Ces conceptions spécialisées créent un tourbillon localisé. Le bain à remous aspire les solides en toute sécurité à travers le boîtier sans qu"ils ne touchent jamais les aubes.
Les usines de transformation chimique et pétrochimique sont confrontées à des risques extrêmes. Le confinement des liquides est une nécessité absolue. Une fuite mineure peut déclencher des incendies catastrophiques ou des catastrophes environnementales. Les équipes d"approvisionnement veillent au strict respect des normes API 610 ou ANSI. Ces normes imposent des épaisseurs de boîtier plus élevées et des boîtiers de roulements spécialisés. Les ingénieurs doivent vérifier rigoureusement la compatibilité chimique entre le fluide pompé et les élastomères internes.
Le secteur de l’alimentation et des boissons exige une pureté absolue. Les bactéries ne peuvent avoir aucun endroit où se cacher. Les directives sanitaires régissent cette industrie. Les pompes doivent comporter des intérieurs en acier inoxydable 316L hautement poli. Ils doivent prendre en charge les protocoles de nettoyage sur place (CIP). Cela permet aux opérateurs d"évacuer les produits chimiques caustiques chauds à travers le système en toute sécurité. Un déploiement réussi nécessite le strict respect des réglementations de conception FDA et EHEDG.
L’industrie minière et lourde présente un environnement mécanique brutal. Le pompage de boues hautement abrasives détruit les métaux standards en quelques heures. Le succès nécessite une construction exceptionnellement robuste. Vous devez spécifier des roues en métal dur. Les plaques d"usure remplaçables deviennent obligatoires. Ces composants sacrificiels subissent le plus gros des dommages abrasifs. Les équipes de maintenance peuvent les remplacer rapidement pour protéger le boîtier principal et coûteux.
La sélection du bon modèle nécessite une évaluation mathématique précise. Les conjectures mènent directement à des pannes du système. Vous devez suivre une logique d’ingénierie stricte pour sélectionner les options viables.
Cartographie du débit par rapport à la pression de refoulement : vous déterminez d'abord la quantité de liquide que vous devez déplacer (capacité) et la résistance à laquelle il est confronté (tête). Vous tracez ces nombres pour créer une courbe système. Vous posez ensuite cette courbe sur les graphiques de performances du fabricant. L'objectif est de sélectionner un modèle dans lequel la courbe de votre système croise la courbe de la pompe à son point de meilleur rendement (BEP).
Évaluer les risques de cavitation : cela reste la mesure d’évaluation la plus critique. Vous devez analyser la tête d'aspiration nette positive (NPSH). Lorsque le liquide pénètre dans l’œil de la turbine, la pression chute. Si la pression tombe en dessous de la pression de vapeur du fluide, le liquide bout instantanément. Des bulles se forment et s'effondrent violemment contre les aubes métalliques. Cela détruit rapidement les roues. La hauteur d'aspiration nette positive disponible (NPSHa) doit toujours dépasser la valeur requise par le fabricant (NPSHr).
Ajuster en fonction de la densité et de la viscosité : les courbes de performances standard supposent que vous pompez de l'eau claire. Les fluides plus épais ou plus lourds se comportent différemment. Les produits chimiques lourds nécessitent plus de couple pour se déplacer. Vous devez augmenter la puissance de votre moteur pour gérer des densités plus élevées. Ne pas ajuster ce calcul entraîne un épuisement immédiat du moteur.
Appliquer des lentilles de conformité réglementaire : vous devez filtrer votre liste restreinte selon les normes de l’industrie. Les applications industrielles générales s'appuient sur les spécifications ISO. Le traitement chimique favorise fortement les normes ANSI pour l'interchangeabilité dimensionnelle. Les déploiements pétroliers et gaziers à haut risque nécessitent strictement une construction certifiée API. Faites correspondre la norme au profil de risque de votre installation.
Même les systèmes parfaitement dimensionnés échouent s’ils sont mal mis en œuvre. Vous devez gérer plusieurs risques physiques critiques lors de l’installation et de l’exploitation quotidienne.
La consommation d’énergie représente un énorme fardeau permanent. Le surdimensionnement d’un système oblige le moteur à consommer une énergie inutile. Cela oblige également l"équipement à fonctionner loin de son point de meilleure efficacité. Le fonctionnement hors BEP provoque de graves vibrations internes. Vous pouvez atténuer cette fuite d"énergie en utilisant des entraînements à fréquence variable (VFD). Un VFD ajuste dynamiquement la vitesse du moteur pour répondre aux demandes exactes du système. Cela évite le gaspillage d’énergie et réduit les contraintes mécaniques.
Les réalités de l’installation ruinent souvent une excellente ingénierie. La tension dans les tuyaux constitue l"échec de déploiement le plus courant. Les installateurs forcent parfois des tuyaux lourds mal alignés à se boulonner sur les brides de la pompe. Cela force l"ensemble du boîtier à se tordre. L"arbre interne se plie et les roulements tombent en panne en quelques jours. Vous devez soutenir indépendamment toute la tuyauterie. De plus, vous devez parfaitement jointoyer la plaque de base au sol en béton pour absorber les vibrations de fonctionnement.
L’entretien et l’usure nécessitent une gestion proactive. Les roulements et les garnitures mécaniques constituent les points de défaillance les plus prévisibles. Il ne faut jamais attendre qu"ils se cassent. Mettre en œuvre une surveillance conditionnelle de routine. Les techniciens peuvent utiliser des outils d’analyse des vibrations pour suivre l’état interne. Un pic de vibrations à haute fréquence indique une usure imminente des roulements. L"identification précoce de ce problème évite les temps d"arrêt catastrophiques et imprévus.
L'achat d'une pompe centrifuge nécessite un équilibre entre les dépenses d'investissement initiales et la stabilité opérationnelle à long terme. Vous ne pouvez pas vous fier uniquement aux dimensions physiques. Vous devez plonger profondément dans la dynamique des fluides, la science des matériaux et les limitations mécaniques pour garantir le succès.
Nous recommandons aux ingénieurs de prendre des mesures strictes et méthodiques avant d"acheter. Tout d’abord, vérifiez les propriétés exactes de votre fluide aux températures de fonctionnement. Deuxièmement, calculez avec précision votre NPSH disponible pour garantir d’éviter la cavitation. Troisièmement, définissez clairement les normes de conformité requises par votre secteur industriel spécifique.
N’hésitez pas à bénéficier des conseils d’experts. Compilez vos débits précis, vos pressions de refoulement et vos caractéristiques de fluide. Contactez notre équipe d"ingénierie et de vente dès aujourd"hui avec ces paramètres système. Nous vous fournirons une évaluation technique sur mesure et un devis détaillé pour garantir l"avenir opérationnel de votre installation.
R : Une pompe centrifuge utilise une roue en rotation pour générer un débit continu. Cela fonctionne mieux pour les fluides fluides et à faible viscosité comme l’eau. Une pompe volumétrique emprisonne un volume fixe de fluide et le force à travers le tuyau de refoulement par tour. Il est très efficace pour les fluides épais et très visqueux ou pour les applications nécessitant un dosage précis.
R : Non. Le fonctionnement à sec provoque des dommages mécaniques immédiats et graves. Le fluide pompé agit comme un lubrifiant et un liquide de refroidissement essentiels pour les garnitures mécaniques internes et les roulements. Sans fluide, une immense chaleur s’accumule rapidement, détruisant les joints. Vous devez utiliser des variantes auto-amorçantes spécialisées si un fonctionnement à sec temporaire est inévitable.
R : La cavitation se produit lorsque la pression du fluide à l"intérieur de la conduite d"aspiration chute en dessous de la pression de vapeur du liquide. Le liquide bout instantanément, formant de minuscules bulles de vapeur. Lorsque ces bulles frappent la zone haute pression de la roue en rotation, elles s"effondrent violemment. Cette implosion rapide envoie des ondes de choc qui piquent et détruisent les surfaces métalliques.
R : Vous trouvez le BEP en analysant le graphique de la courbe de performance du fabricant. Le BEP est le point spécifique de la courbe où la pompe transfère l"énergie au fluide le plus efficacement. Un fonctionnement aussi proche que possible de ce point minimise les vibrations internes, réduit la consommation d"énergie et prolonge la durée de vie globale des composants.
