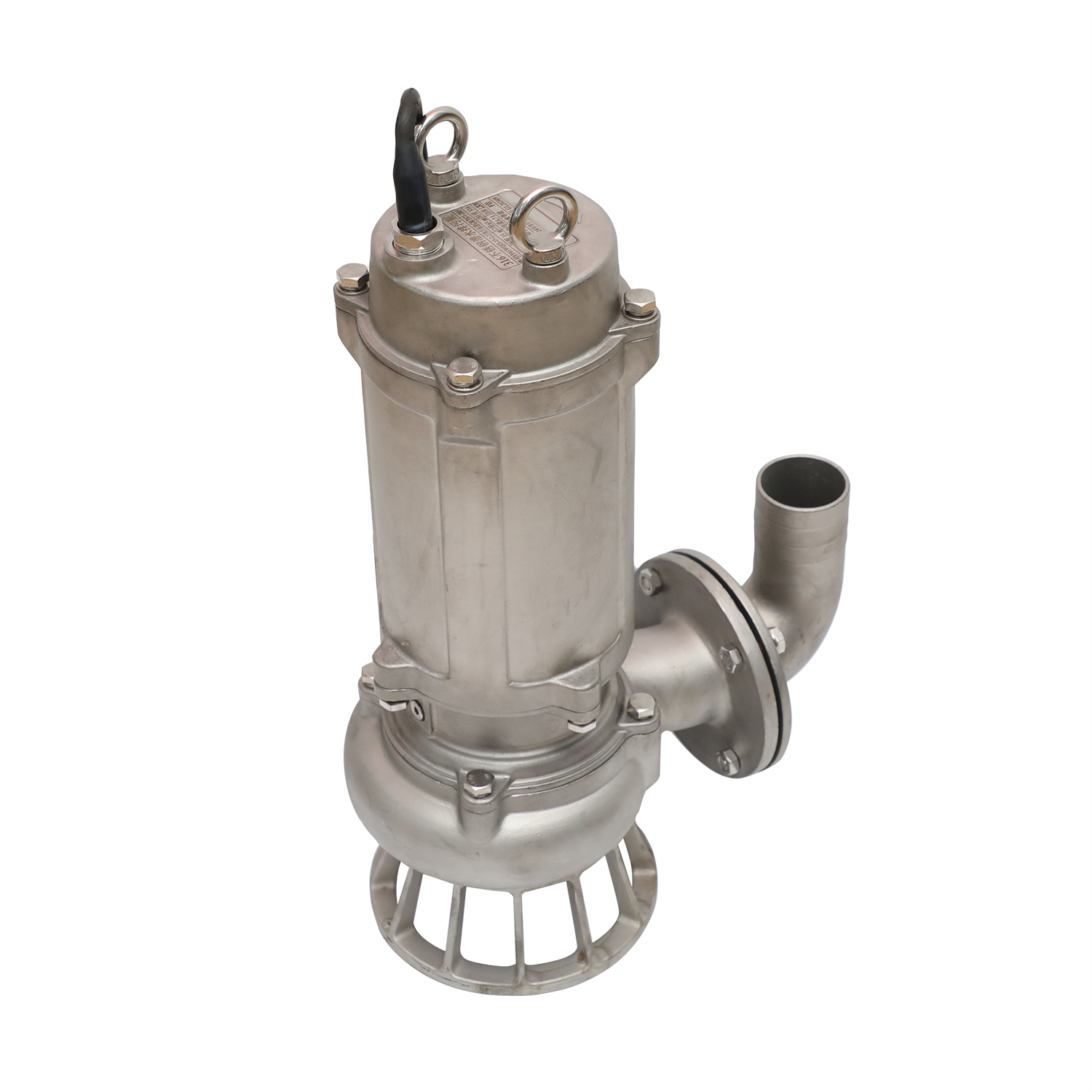

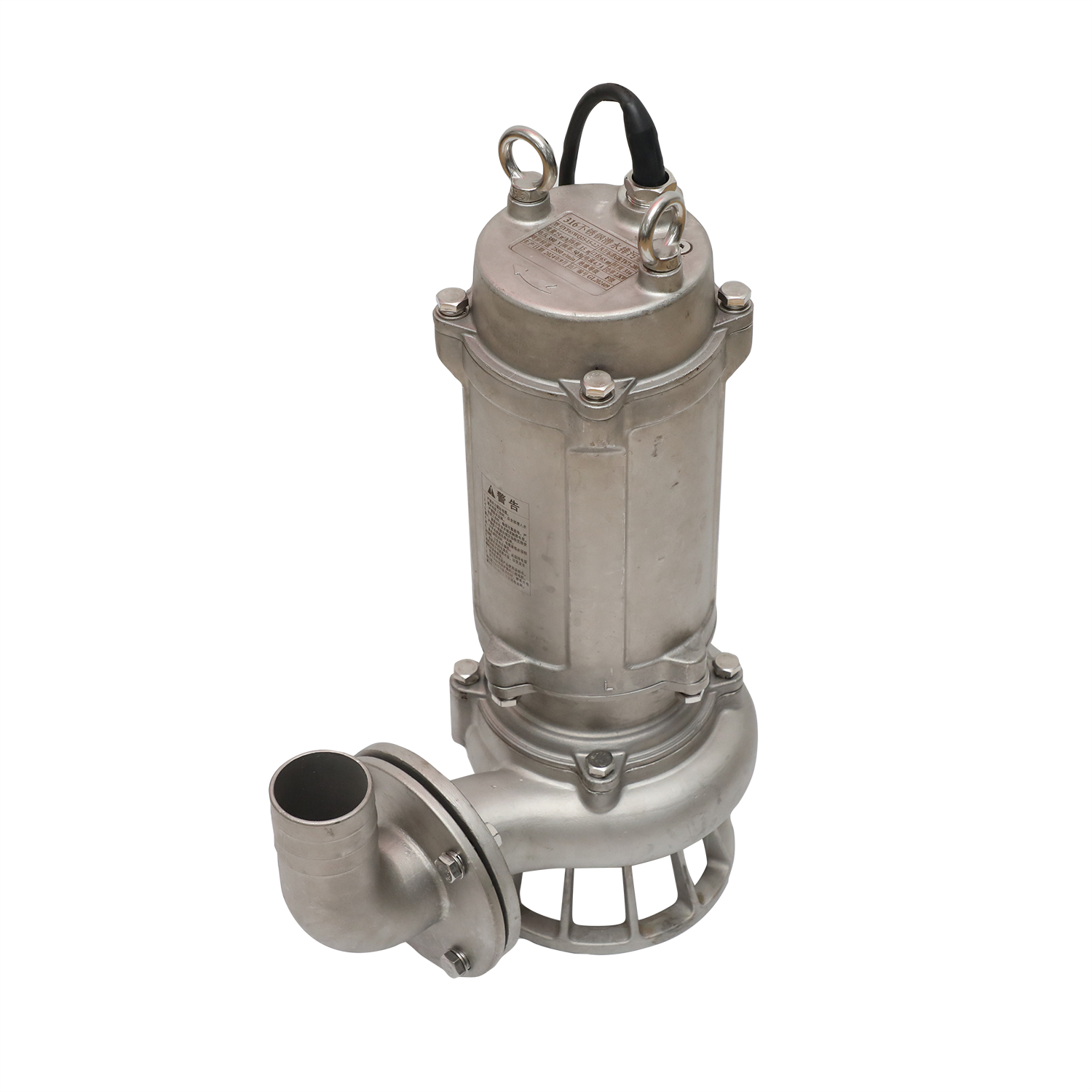

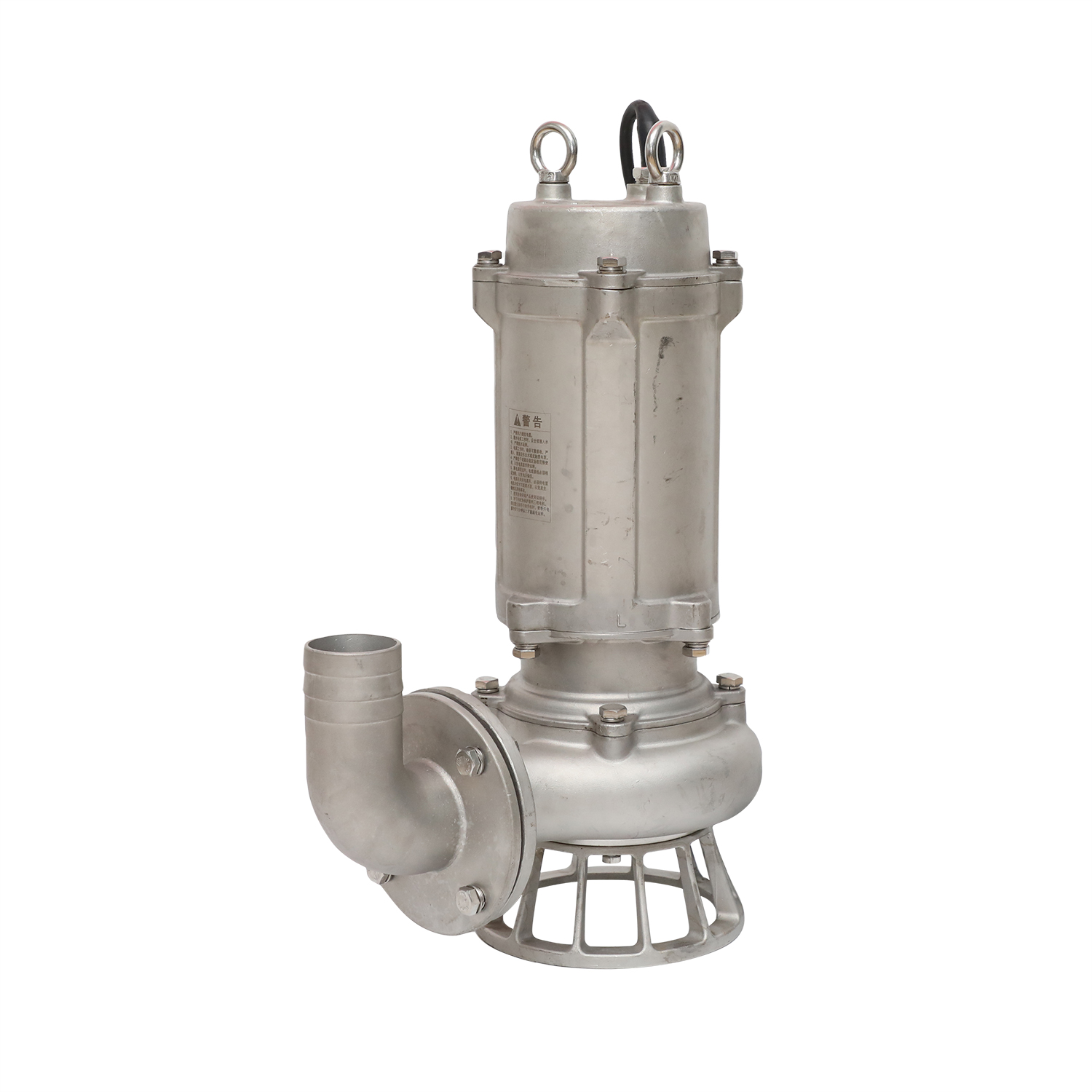

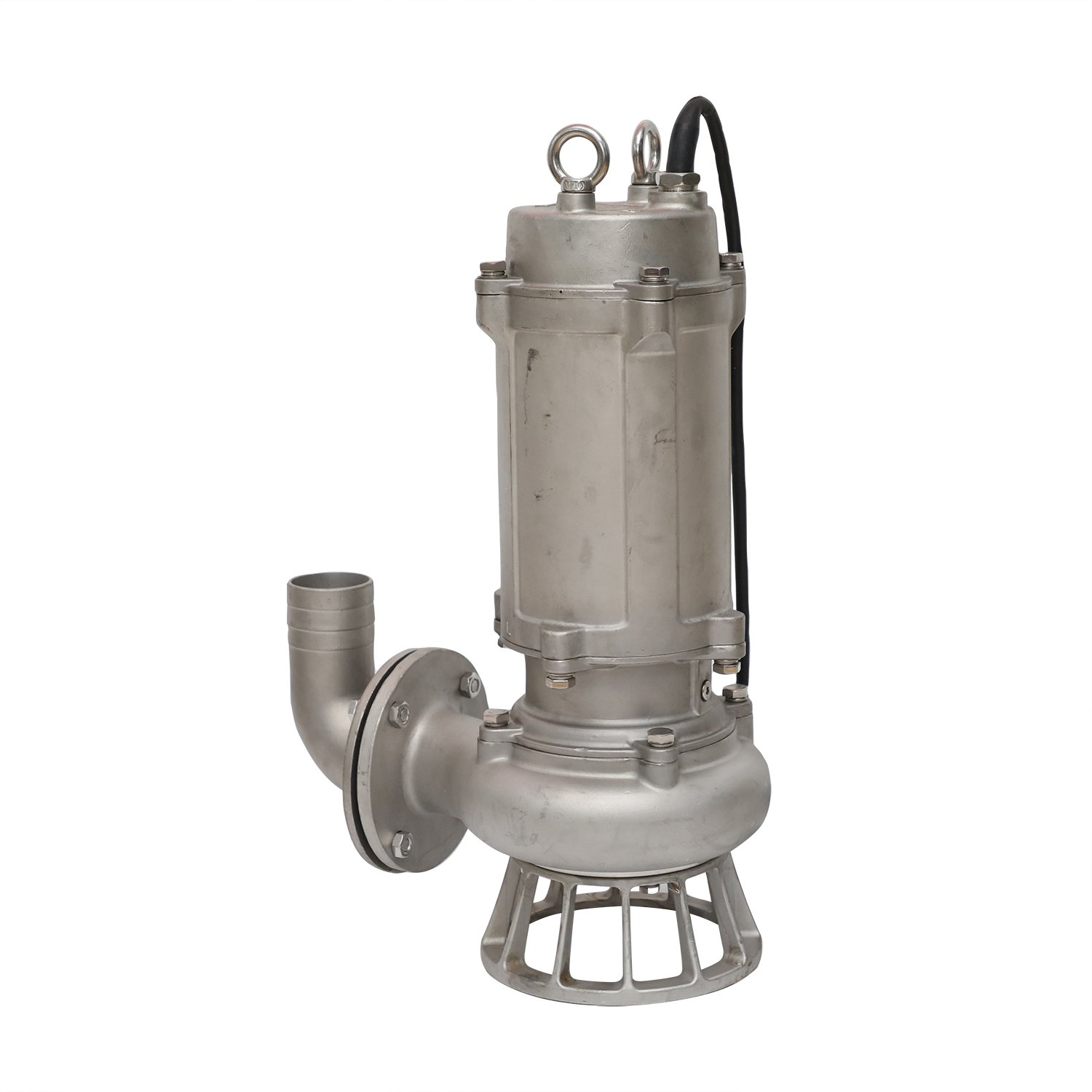

La pompe à eaux usées submersible de la série QW est une solution de pompage haute performance conçue pour la manipulation efficace des eaux usées, des eaux usées et des boues. Conçu pour une fiabilité à long terme, cette pompe peut fonctionner entièrement submergée dans l'eau, ce qui le rend idéal pour les applications de traitement des eaux usées municipales, industrielles et domestiques. Avec sa conception compacte, sa construction robuste et sa roue résistante au sabot, la pompe QW offre une efficacité et une durabilité exceptionnelles même dans des environnements difficiles.
Indice | Portée |
Couler | 10–3000 m³ / h |
Tête | 2 ~ 66 m |
Pouvoir | 0,75–250 kW |
À travers le diamètre solide | 25 ~ 110 mm |
Tension | 380v / 415v / 440v (personnalisable pour différentes régions) |
Fréquence | 50Hz / 60Hz |
Température moyenne | ≤ 60 ° C (personnalisable pour des températures plus élevées) |
Options matérielles | Fonte, acier inoxydable, alliage résistant à l'usure |
1.Ammoral de terrassement
Les lames en spirale ouvertes créent un vortex centrifuge pour séparer les solides, atteignant un débit allant jusqu'à 80% du diamètre d'entrée (par exemple, le modèle 100QW peut gérer des solides de 80 mm).
2. Protection de scellement triple
Couche d'étanchéité | Matériel | Cible de protection |
Joint mécanique principal | Titane en carbure de silicium / tungstène (sic / tic) | Bloquer les eaux usées de l'entrée dans le moteur |
Joint mécanique secondaire | Graphite-céramique | Sceau à double assurance |
Capteur de fuite de chambre à huile | 304 sonde en acier inoxydable | Surveillance en temps réel du statut d'étanchéité |
3. Système moteur-utile
Classe d'isolation: F (résistance à la température 155 ° C)
Note de protection: IP68 (opération submersible 24h / 24)
Méthode de refroidissement: Le refroidissement refroidi par liquide avec conception de dissipateur de chaleur n'assure pas de rétrécissement à des températures ambiantes jusqu'à 45 ° C
Exemple: QW 100-30-15
Code de la série de pompes à eaux usées QW-Submersible
Diamètre de 100 pouces (mm)
Tête à 30 notes (M)
Puissance de 15 moteurs (KW)
Capacité forte à gérer les déchets solides et fibreux
Longure durée de vie avec matériaux durables
Conception économe en énergie et respectueuse de l'environnement
Méthodes d'installation flexibles (mobile ou fixe)
Exigences de maintenance minimales
La série QW propose divers modèles et configurations pour répondre à différents besoins d'application:
Type standard QW - pour les eaux usées générales et le transfert d'eaux usées.
Type de flux élevé QW - Conçu pour le pompage des eaux usées à grand volume.
Type de tête haute QW - Convient aux applications nécessitant une pression de décharge plus élevée.
Type résistant à l'explosion - pour une utilisation dans des environnements dangereux avec des gaz inflammables.
Type portable - léger et mobile pour une utilisation temporaire ou d'urgence.
La pompe à eaux usées QW adopte un moteur intégré et une conception de pompe avec une structure verticale, ce qui facilite l'installation directement dans un carter ou une fosse d'égouts sans structures de montage supplémentaires. Les composantes principales comprennent:
Moteur - moteur électrique entièrement scellé et submersible avec isolation de classe F et grade de protection IP68.
Enveloppe de pompe - en fonte ou en acier inoxydable pour la résistance à la corrosion et la résistance structurelle.
Renvoi - conception non canal à canal unique ou à double canal, disponible en fonte, en acier inoxydable ou en alliage résistant à l'usure.
Joint mécanique - Arrangement du joint à double extrémité pour éviter les fuites et prolonger la durée de vie.
Système de roulement - Roulements à graisse de haute qualité pour un fonctionnement lisse et stable.
Entrée du câble - Glan du câble étanche pour empêcher la pénétration de l'eau.
La pompe à eaux usées submersible QW est conçue avec plusieurs avantages uniques:
Performance non surclog - La conception spéciale des roueurs empêche les blocages des particules solides et des déchets fibreux.
Efficacité hydraulique élevée - Les canaux d'écoulement optimisés réduisent la consommation d'énergie et améliorent les performances de pompage.
Entièrement submersible - le moteur et la pompe fonctionnent sous l'eau pendant de longues périodes sans surchauffe.
Matériaux résistants à la corrosion - Options de matériaux multiples pour différents types de liquide, des eaux usées domestiques aux produits chimiques industriels.
Options de contrôle automatiques - Peut être équipé de commutateurs flottants ou de panneaux de commande pour le fonctionnement automatique.
Faible bruit et vibration - Les performances silencieuses le rendent adapté aux environnements résidentiels et publics.
Installation et maintenance faciles - Le système de rail de guidage permet un retrait rapide sans drainage du carter.
La pompe QW est polyvalente et largement utilisée dans plusieurs industries:
Traitement des eaux usées municipales - pompage des eaux usées des zones résidentielles, commerciales et industrielles aux usines de traitement.
Contrôle et drainage des inondations - Élimination des eaux de crue des rues, des tunnels et des sous-sols.
Eaux usées industrielles - Manipulation des eaux usées des usines, des usines chimiques et des processus de fabrication.
Désintégreuse du chantier de construction - Eau de drainage des sites d'excavation et des tunnels.
Irrigation agricole et drainage - Gérer l'eau d'irrigation et éliminer l'excès d'eau de pluie des terres agricoles.
Installations publiques - Utilisé dans les hôpitaux, les écoles et les hôtels pour la sortie des eaux usées.
Pumpage de la fosse septique - Transfert des boues et des eaux usées des fosses septiques aux installations de traitement.
La pompe à eaux usées QW fonctionne à l'aide du principe de pompage centrifuge:
Le moteur entraîne la roue, qui tourne à grande vitesse.
Le liquide entre dans l'œil de la roue et est accéléré vers l'extérieur par la force centrifuge.
Cela crée une zone à basse pression à l'entrée, dessinant plus de liquide.
La vitesse du liquide est convertie en énergie de pression dans le boîtier de la pompe, ce qui lui permet d'être déchargé.
La conception de passage spécial de la roue permet à la pompe de gérer les liquides contenant des particules solides (jusqu'à 80 mm) et des matériaux fibreux sans obstruer.
Chemin de flux de ne jamais clouée
La roue hélicoïdale brevetée génère un flux de vortex axial, poussant des solides directement hors de la pompe sans taches mortes.
Des joints extrêmement longues:
Double joints mécaniques + système de lubrification du bain d'huile, durée de vie jusqu'à 12 000 heures (pompes communes ≤ 5 000 heures).
Caractéristiques de sécurité intelligentes:
Capteur de température d'enroulement intégré, alarme de fuite, module de protection contre la surcharge et support de surveillance à distance IoT.
Économie d'énergie et grande efficacité:
Modèle hydraulique optimisé, 18% à 22% d'économies d'énergie par rapport aux pompes à eaux usées traditionnelles (Rapport de test tiers: EN 12262 Standard).
Entretien modulaire:
Le système de couplage automatique pour les rails de guidage permet une installation rapide en 3 minutes, éliminant la nécessité pour le personnel de descendre le puits de forage.
Pour les eaux usées contenant de grandes particules solides: choisissez une pompe vortex (comme la série SEV) ou une pompe de coupe (comme le Myers 3RMW).
Pour les puits profonds / réservoirs d'égouts fixes: choisissez une pompe QW submersible ou de série stable, en faisant attention à la cote d'étanchéité (IP68) et au matériau (fonte / acier inoxydable).
Pour les applications non alimentées / mobiles: choisissez un camion de pompe à auto-emprime diesel (comme le 200JCQF500).
Pour le retour des boues: choisissez une pompe de retour à haut niveau à haut débit (série QJB-W).
Pour le dosage chimique: choisissez une pompe de mesure intelligente (série Smart Grundfos), nécessitant une interface de communication compatible.
La sélection réelle doit être basée sur une considération complète du débit, de la tête, des caractéristiques des médias (contenu des solides, de la corrosivité) et de l'environnement d'installation (profondeur submersible, conditions d'alimentation) pour éviter le risque de colmatage ou de surcharge.
Conception hydraulique allemande + précision de fabrication chinoise: modèles hydrauliques développés en collaboration avec les écarts d'efficacité de garantie KSB de moins de 3%.
Garantie du corps principal de 10 ans: la seule garantie de 10 ans de l'industrie sur le corps et le moteur de la pompe.
Services de personnalisation: Disponible dans les modèles à résistance à l'explosion (Ex D IIB), à haut débit (suffixe H) et à la corrosion (matériau 316L).
Obtenez votre solution personnalisée maintenant.
↳ Télécharger les feuilles de dessins d'installation 3D et de calcul de charge:
Site Web: https://www.jush-pump.com/
↳ Support technique: +86 - 18930647859
↳ Email technique: sales@jush-pump.com
Conseil de pro: Pour les eaux usées avec une teneur en sable supérieure à 5%, nous recommandons l'utilisation d'une roue en alliage chromé résistant à l'usure (alliage Cr-résistant à l'usure), qui peut prolonger la durée de vie de 3 fois!
Shanghai JUSH Pump - Fabricant de pompes professionnelles
Notre entreprise est un fabricant et fournisseur de premier plan de solutions de pompes de haute qualité, spécialisées dans la recherche, le développement et la production de diverses pompes industrielles et commerciales. Notre gamme de produits couvre les pompes centrifuges, la pompe à booster, les pompes à eaux usées submersibles, les pompes à plusieurs étages, les pompes à autoproclamer, les pompes à lobe rotatif, les pompes à diaphragmes, etc., les industries de service telles que l'approvisionnement en eau, le traitement des eaux usées, l'agriculture, la transformation chimique, les aliments et les boissons et la construction.
