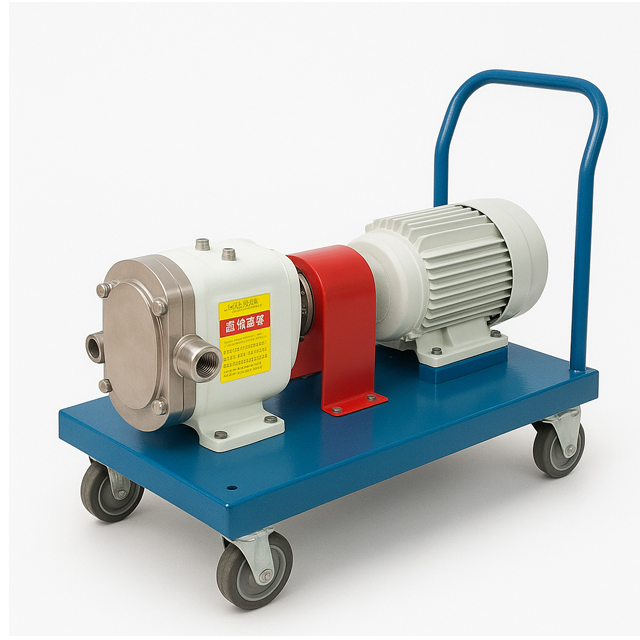

Contrairement aux pompes de transfert fixes traditionnelles, la pompe à lobes rotatifs mobile peut être facilement déplacée vers différentes lignes de production ou zones de travail, offrant ainsi commodité et flexibilité opérationnelles. Il est largement utilisé dans des industries telles que l'agroalimentaire, les produits laitiers, les produits pharmaceutiques, les cosmétiques, les produits chimiques et le traitement des eaux usées, où des normes d'hygiène élevées et des performances de débit stables sont essentielles.
Grâce à des lobes rotatifs tournant de manière synchrone à l'intérieur du boîtier de la pompe, l'appareil permet un transfert de liquide doux et sans pulsation tout en préservant l'intégrité du produit. Qu'il s'agisse de sirop à haute viscosité, d'huile, de boue ou de fluide chimique, le système de pompe à lobes rotatifs mobile garantit un fonctionnement efficace et continu.
La pompe est installée sur un chariot mobile ou un chariot en acier inoxydable équipé de roulettes verrouillables, facilitant son transport entre les postes de travail ou les lignes de production. Ce système plug-and-play peut être rapidement connecté à des canalisations ou des tuyaux sans nécessiter une installation complexe.
En tant que pompe volumétrique à lobes rotatifs , elle fournit un débit constant quelles que soient les variations de pression. Cela garantit un fonctionnement stable même lors de la manipulation de matériaux visqueux ou sensibles au cisaillement, surpassant ainsi les pompes centrifuges ou à palettes dans de telles conditions.
Pour les industries telles que l'alimentation, les produits laitiers et les produits pharmaceutiques, la tête de pompe et les pièces en contact avec le fluide sont en acier inoxydable 316L , poli selon les normes sanitaires. La conception est conforme aux procédures CIP (Clean-In-Place) et SIP (Steam-In-Place) pour un nettoyage et un entretien faciles.
Les lobes rotatifs créent de grandes cavités qui déplacent doucement le liquide à travers la pompe sans endommager sa structure. Cela le rend idéal pour les fluides sensibles au cisaillement tels que les crèmes, les gels, la pulpe de fruit, les yaourts, les cosmétiques et les ingrédients biopharmaceutiques.
La pompe fonctionne avec une efficacité volumétrique élevée, de faibles pulsations et un minimum de vibrations. Les lobes usinés avec précision et la structure d'étanchéité optimisée garantissent un faible bruit de fonctionnement et des performances fluides, même en fonctionnement continu.
L'unité mobile permet un fonctionnement bidirectionnel , permettant le transfert de liquide dans les deux sens simplement en inversant la rotation du moteur. Cela rend le système adapté aux applications de remplissage, de déchargement, de circulation et de transfert de réservoirs.
La structure modulaire de la pompe permet un démontage et une inspection faciles. La conception à chargement frontal permet un accès rapide aux lobes et aux joints, minimisant ainsi les temps d'arrêt pour le nettoyage ou le remplacement.
La pompe à lobes rotatifs fonctionne selon le principe du déplacement positif . Deux lobes synchronisés tournent dans le boîtier de la pompe sans se toucher. Lorsque les lobes tournent :
L'espace entre le lobe et le boîtier augmente, créant un vide à l'entrée.
Le liquide est aspiré dans les cavités et emprisonné entre les lobes et la paroi du boîtier.
La rotation entraîne le liquide piégé vers le côté décharge.
Le volume diminue et le liquide est expulsé à un débit constant.
Puisqu'il n'y a pas de contact interne entre les lobes ou le boîtier, l'usure est minimisée et les coûts de maintenance restent faibles. Par rapport aux pompes rotatives à palettes ou aux pompes à engrenages , les pompes à lobes rotatifs offrent de meilleures performances sanitaires, , un cisaillement réduit et un nettoyage plus facile..
Un système de pompe à lobes rotatifs mobile standard se compose des éléments clés suivants :
Tête de pompe (chambre à lobes) : fabriquée en acier inoxydable avec des rotors à deux ou trois lobes qui tournent en synchronisation.
Système de garniture mécanique : une garniture mécanique double ou simple garantit l’absence de fuite pendant le fonctionnement.
Moteur d'entraînement : les options incluent des moteurs électriques, des entraînements à fréquence variable ou des moteurs antidéflagrants en fonction des besoins de l'application.
Accouplement et protection : un accouplement en acier inoxydable ou en aluminium assure une transmission de puissance stable et une sécurité.
Chariot mobile : monté sur un châssis robuste avec roulettes pivotantes et freins verrouillables pour une mobilité sûre.
Panneau de commande (en option) : pour régler le débit, la vitesse et surveiller la protection du moteur.
Ports d'entrée et de sortie : orientation généralement horizontale (d'un côté à l'autre) ou verticale (de haut en bas) pour différentes configurations de tuyauterie.
Le système de pompe mobile à lobes rotatifs est une solution polyvalente utilisée dans plusieurs industries pour diverses tâches de transfert de liquides. Voici quelques-unes des applications les plus courantes :
Transfert de sirops, miel, mélasse, chocolat, sauces, jus et produits laitiers
Utilisé dans les processus de mélange, de remplissage, de déchargement ou de circulation
Préserve la qualité et le goût du produit grâce à un pompage doux
Transfert de pommades, gels, lotions, dentifrices, crèmes et médicaments liquides
Conforme aux normes d'hygiène GMP et FDA
Conception sanitaire en option avec surface interne polie
Manipulation d'acides, d'alcalis, de solvants, de lubrifiants, d'adhésifs et de résines
Convient aux liquides à haute viscosité et corrosifs
Disponible avec des joints PTFE ou FKM pour la compatibilité chimique
Transfert de boues, d'eaux usées et d'émulsions huileuses
Résistant aux médias abrasifs
Souvent utilisé dans les systèmes mobiles de déshydratation et de traitement des boues
Idéal pour le transfert de lait, de lactosérum, de levure et de bière
Capable de nettoyage CIP et de démontage sanitaire
| Paramètre | Gamme de spécifications |
| Débit | 0,1 à 100 m³/heure |
| Pression | Jusqu'à 1,2 MPa |
| Plage de viscosité | 1 à 1 000 000 cP |
| Plage de température | -20°C à 120°C |
| Puissance du moteur | 0,37 à 22 kW |
| Matériel | Acier inoxydable 304 / 316L |
| Type de joint | Garniture mécanique/joint à lèvres |
| Type de lecteur | Électrique / Fréquence variable / Antidéflagrant |
| Type de connexion | Collier / Filetage / Bride |
| Mobilité | Chariot en acier inoxydable à 4 roues |
| Direction de flux | Réversible (bidirectionnel) |
Le choix de la bonne unité de pompe mobile à lobes rotatifs dépend de plusieurs facteurs clés :
Type de liquide et viscosité – Identifiez si le support est fin, épais, corrosif ou sensible au cisaillement.
Exigences en matière de débit et de pression – Déterminez la capacité et la hauteur de refoulement souhaitées.
Compatibilité thermique et chimique – Choisissez les matériaux d'étanchéité appropriés (EPDM, PTFE, FKM).
Utilisation sanitaire ou industrielle – Sélectionnez des matériaux de qualité alimentaire ou chimique en conséquence.
Besoins de mobilité – Décidez de la conception du chariot, du type de roue et de l’orientation de la poignée.
Options de moteur et de contrôle – Inclut des entraînements à vitesse variable (VFD) pour un contrôle de débit réglable.
Par exemple:
Applications alimentaires → Utiliser des raccords tri-clamp en inox 316L et sanitaires.
Transfert chimique → Opter pour des joints résistants à la corrosion et des moteurs antidéflagrants.
Matériaux à haute viscosité → Choisissez des modèles à faible vitesse et à couple élevé avec entraînements à fréquence variable.
| Aspect de comparaison | Pompe à lobes rotatifs | Pompe à palettes rotative | Pompe centrifuge |
