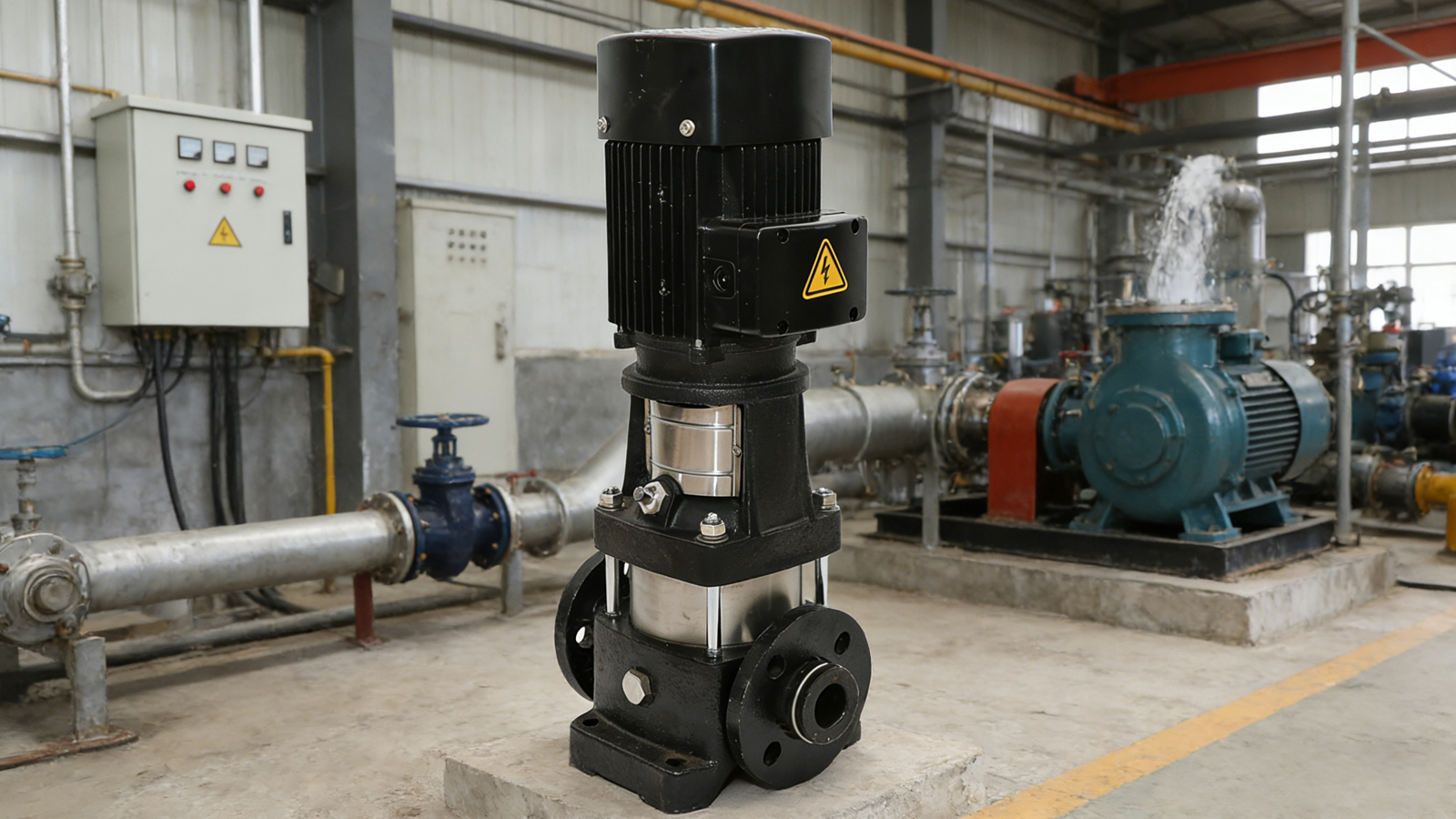

Les pompes centrifuges multicellulaires verticales CDL/CDLF , avec leur structure compacte et leur haute efficacité énergétique, sont largement utilisées dans l'approvisionnement en eau des bâtiments, la production industrielle et le traitement de l'eau. Cependant, la plupart des pannes d'équipement ne sont pas dues à la qualité du produit, mais plutôt à une mauvaise installation, provoquant des problèmes mineurs comme des vibrations et du bruit et un débit insuffisant, ou des problèmes plus graves comme des fuites de joints, l'usure de la turbine et une durée de vie réduite de l'équipement. Cet article fournit un didacticiel d'installation simplifié et pratique, axé sur un « processus principal en 3 étapes + détails clés », tout en considérant également les différences matérielles entre les pompes CDL et CDLF. Cela aide les installateurs à installer les pompes rapidement et correctement, réduisant ainsi les taux de défaillance dès le départ.
Remarque : Avant l'installation, assurez-vous que le modèle de l'équipement correspond aux conditions de fonctionnement. Les pompes en fonte CDL conviennent aux applications d'eau propre, tandis que les pompes en acier inoxydable CDLF conviennent aux applications résistantes à la corrosion. Le processus d'installation principal est le même pour les deux ; seuls le matériau des canalisations et la protection des joints nécessitent des ajustements spécifiques. Préparez à l'avance les outils suivants : clé, niveau, clé dynamométrique, produit d'étanchéité, tampons amortisseurs de vibrations et filtre (le CDLF est compatible avec les filtres en acier inoxydable).
Étape 1 : Préparation préliminaire + Fixation des fondations, établissement d'une base solide pour l'installation
La préparation préliminaire et la fixation des fondations sont cruciales pour éviter des dysfonctionnements ultérieurs. Les principes de base sont « le nivellement, l'alignement et la prévention des impuretés. » Les procédures spécifiques sont les suivantes :
1. Environnement d'installation et prétraitement de la tuyauterie :
Choisissez un emplacement d'installation bien ventilé, sec et spacieux, en laissant au moins 30 cm d'espace de maintenance entre la pompe et les murs et les équipements environnants pour éviter d'endommager le moteur par l'humidité (bien que les pompes CDLF en acier inoxydable soient résistantes à la corrosion, le moteur a toujours besoin d'une protection contre l'humidité). Pour la tuyauterie, le diamètre des tuyaux d'entrée et de sortie ne doit pas être inférieur au diamètre de l'interface du corps de la pompe afin de réduire la perte de résistance. Les pompes CDL peuvent être utilisées avec des tuyaux en fonte ou galvanisés, tandis que les pompes CDLF en acier inoxydable nécessitent des tuyaux en acier inoxydable ou en PPR pour éviter la corrosion ou la précipitation d'impuretés causées par le contact entre des matériaux différents. Simultanément, inspectez les parois intérieures des tuyaux, en éliminant la rouille, les scories de soudure, les débris, etc. Si nécessaire, installez un filtre (précision du tamis filtrant ≤ 1 mm) sur le tuyau d'entrée pour empêcher les impuretés de pénétrer dans le corps de la pompe, d'user la roue et de boucher les composants d'écoulement.
2. Fixation de la base et mise à niveau de l'équipement :
Tout d'abord, posez des coussinets amortisseurs de vibrations (un matériau en caoutchouc est suffisant ; pour les conditions industrielles à haute température, utilisez des coussinets amortisseurs de vibrations résistants aux hautes températures) sur le lieu d'installation. Placez le corps de la pompe de manière stable sur les coussinets amortisseurs de vibrations, en assurant un ajustement serré entre la base du corps de la pompe et la surface de montage. Utilisez un niveau pour vérifier la planéité du corps de la pompe ; les erreurs de niveau longitudinales et latérales doivent être contrôlées dans la limite de 0,1 mm/m ; un écart de niveau excessif générera une force radiale pendant le fonctionnement, entraînant une usure de l'arbre et une augmentation des vibrations. Après avoir vérifié la planéité, fixez fermement la base avec des boulons à expansion. Serrez la clé dynamométrique conformément aux exigences du manuel de l'équipement (25-35 N·m pour les modèles standard) pour éviter que les boulons desserrés ne provoquent une résonance.
2. Vérification du moteur et du corps de la pompe :
Avant l'installation, faites tourner manuellement l'arbre de la pompe pour vous assurer qu'il tourne librement sans blocage ni bruit anormal. Vérifiez que le câblage du moteur est correct. Les pompes CDL/CDLF sont généralement des moteurs asynchrones triphasés de 380 V ; assurez-vous que les phases de câblage sont cohérentes et que la mise à la terre est fiable pour empêcher le fonctionnement monophasé de griller le moteur. Vérifiez également l'état des joints. Pour les pompes CDL, les joints en caoutchouc nitrile doivent être intacts ; pour les pompes CDLF, les joints en caoutchouc fluoré doivent être bien ajustés. Remplacez immédiatement tout joint vieilli ou déformé.
Étape 2 : Raccordement du pipeline + Protection d'étanchéité pour éliminer les risques de fuite.
Le cœur de la connexion du pipeline est « une étanchéité étanche et une répartition uniforme des contraintes » pour empêcher la transmission des contraintes du pipeline au corps de la pompe. Simultanément, des mesures de protection sont prises en fonction des propriétés des matériaux. Les étapes spécifiques sont les suivantes :
1. Connexion du tuyau d'entrée
Le raccordement du tuyau d'entrée doit être « court, droit et sans fuite » : minimiser la longueur du tuyau d'entrée et réduire le nombre de coudes, vannes et autres composants qui provoquent une résistance localisée (si des vannes sont nécessaires, utilisez des vannes à vanne au lieu de vannes à bille pour réduire la résistance). Appliquez un produit d'étanchéité approprié sur le joint (produit d'étanchéité ordinaire pour les pompes CDL, produit d'étanchéité résistant à la corrosion pour les pompes CDLF) et serrez uniformément la bride ou le joint fileté avec une clé pour éviter des contraintes localisées excessives qui pourraient déformer le joint. Une attention particulière doit être portée aux points suivants : le tuyau d'arrivée d'eau ne doit pas avoir de pente inverse pour éviter l'accumulation d'eau et d'air ; l'entrée d'aspiration du corps de la pompe doit être alignée avec le joint du tuyau ; Il est strictement interdit de forcer les tuyaux ensemble pour éviter toute contrainte sur le corps de la pompe et provoquer un écart de concentricité de l'arbre.
2. Connexion du pipeline de sortie
Un clapet anti-retour doit être installé sur la canalisation de sortie (près de la sortie de la pompe) pour empêcher le reflux du fluide pendant l'arrêt, ce qui pourrait avoir un impact sur la roue et la faire inverser et être endommagée. Un manomètre doit également être installé pour surveiller la pression de fonctionnement et empêcher un fonctionnement en surpression. Assurer une étanchéité parfaite aux points de connexion. Des joints isolants peuvent être ajoutés au niveau de la connexion entre la pompe en acier inoxydable CDLF et la canalisation pour éviter la corrosion électrochimique. La canalisation doit être fixée avec des supports indépendants pour éviter que le poids de la canalisation ne soit transféré au corps de la pompe. L'espacement des supports doit être ajusté en fonction du diamètre du pipeline (l'espacement des supports pour les pipelines DN50 ne doit pas dépasser 2 m) pour éviter que le balancement du pipeline ne provoque des vibrations de la pompe pendant le fonctionnement.
3. Protection dans des conditions particulières de fonctionnement :
Dans des conditions de température élevée (température du fluide > 80 ℃), les pompes CDLF doivent utiliser des canalisations et des joints résistants aux hautes températures. Des joints de dilatation doivent être installés à l’interface pipeline-corps de pompe pour absorber la dilatation et la contraction du pipeline causées par les changements de température. Dans des conditions corrosives, les interfaces de canalisation des pompes CDLF doivent être correctement traitées pour prévenir la corrosion afin d'éviter les fuites de fluide et la corrosion des composants environnants. Lorsqu'il est installé à l'extérieur, une housse de pluie doit être installée sur le corps de la pompe et le moteur doit être correctement imperméabilisé pour éviter l'infiltration d'eau de pluie et tout dysfonctionnement.
Étape 3 : Mise en service et fonctionnement d'essai + tests d'acceptation pour garantir un fonctionnement stable
Après l'installation, ne faites pas fonctionner immédiatement à pleine charge. La mise en service est nécessaire pour identifier les problèmes potentiels et confirmer que les paramètres de fonctionnement de l'équipement sont normaux. Les procédures spécifiques sont les suivantes :
1. Amorçage et purge de la pompe pour éviter un fonctionnement à sec
La pompe CDL/CDLF est une pompe centrifuge. Avant le démarrage, le corps de la pompe doit être rempli du fluide à transporter. Fermez la vanne de sortie et ouvrez la vanne de ventilation pour expulser l'air du corps de la pompe et de la canalisation. Si l'air n'est pas complètement expulsé, un fonctionnement à sec et une cavitation se produiront, entraînant une usure de la turbine et un débit insuffisant. Après la purge, fermez la vanne de purge et vérifiez à nouveau le corps de la pompe et les interfaces du pipeline pour confirmer qu'il n'y a pas de fuite.
2. Opération d'essai étape par étape et surveillance des paramètres :
Démarrez le moteur et faites-le tourner à vide pendant 3 à 5 minutes. Observez si les vibrations et le bruit du corps de la pompe sont normaux (vitesse de vibration effective ≤ 4,5 mm/s, bruit ≤ 85 dB) et si l'augmentation de la température du moteur se situe dans la plage autorisée (généralement ne dépassant pas 75 ℃). Une fois qu'aucune anomalie n'est détectée à vide, ouvrez lentement la vanne de sortie et ajustez progressivement le débit à la valeur de fonctionnement requise. Dans le même temps, surveillez les lectures du manomètre et de l'ampèremètre pour vous assurer que la hauteur manométrique et le débit répondent aux exigences de conception et que le courant du moteur ne dépasse pas la valeur nominale. Pendant le fonctionnement, concentrez-vous sur la vérification des fuites au niveau des joints. Pour les pompes CDLF, observez s'il y a des marques de corrosion anormales sur les pièces en acier inoxydable.
3. Acceptation et enregistrement des données :
Après 1 à 2 heures d'essai continu, si aucune vibration anormale, fuite ou bruit excessif ne se produit, l'acceptation est complète. Au cours de la dernière étape, nettoyez le site d'installation, serrez tous les boulons et enregistrez les détails de l'installation, notamment le modèle de l'équipement, l'emplacement d'installation, les paramètres d'essai et l'état d'étanchéité, afin de fournir une base pour la maintenance future. Remarque : Après l'essai, vérifiez à nouveau les joints. Si une légère fuite est détectée, serrez les boulons d'interface de manière appropriée ; si la fuite est importante, remplacez les joints.
Erreurs d'installation courantes et conseils de dépannage
1. Erreurs d'installation courantes et comment les éviter
Erreur 1 : Négliger la mise à niveau et l’alignement, se contenter de fixer la base. Conséquence : fortes vibrations pendant le fonctionnement, usure accélérée de l'arbre et rupture facile des joints. Évitement : calibrez strictement avec un niveau pour garantir que l'erreur horizontale répond à la norme.
Erreur 2 : Fuite dans le tuyau d'entrée, ventilation incomplète. Conséquence : Le fonctionnement à sec entraîne un frottement à sec de la roue et des pannes fréquentes par cavitation. Évitement : Vérifier l'étanchéité à l'air après le raccordement et assurer une ventilation complète lors de l'amorçage de la pompe.
Erreur 3 : poids du pipeline transféré au corps de la pompe. Conséquence : Déformation du corps de pompe, écart de concentricité et débit réduit. Évitement : Installez des supports de tuyaux indépendants pour répartir le poids du pipeline.
2. Points clés pour la prévention des pannes
Nettoyez régulièrement le filtre du tuyau d'entrée d'eau pour éviter l'accumulation d'impuretés ; éviter tout contact entre la pompe CDL et les fluides corrosifs ; sélectionnez le matériau en acier inoxydable approprié (304/316L) pour la pompe CDLF en fonction de l'intensité de la corrosion ; après les 100 premières heures de fonctionnement après l'installation, vérifiez le serrage des boulons et l'état du joint, et effectuez les réglages et l'entretien en temps opportun pour réduire davantage le taux de défaillance.
Les principes fondamentaux de l'installation des pompes centrifuges multicellulaires verticales CDL/CDLF sont « une fixation ferme des fondations, des connexions de canalisations étanches et une mise en service et un fonctionnement stables ». Ces trois étapes couvrent l'ensemble du processus depuis la préparation jusqu'à l'acceptation, en tenant compte des exigences de compatibilité des différents matériaux et conditions de fonctionnement. Une installation correcte évite non seulement les défauts courants tels que les vibrations, les fuites et un débit insuffisant, mais prolonge également la durée de vie de l'équipement et améliore l'efficacité de fonctionnement. Pour les conditions de fonctionnement complexes (telles que haute température, haute pression et forte corrosion), il est recommandé de consulter le manuel de l'équipement ou des techniciens professionnels pour personnaliser un plan d'installation.
