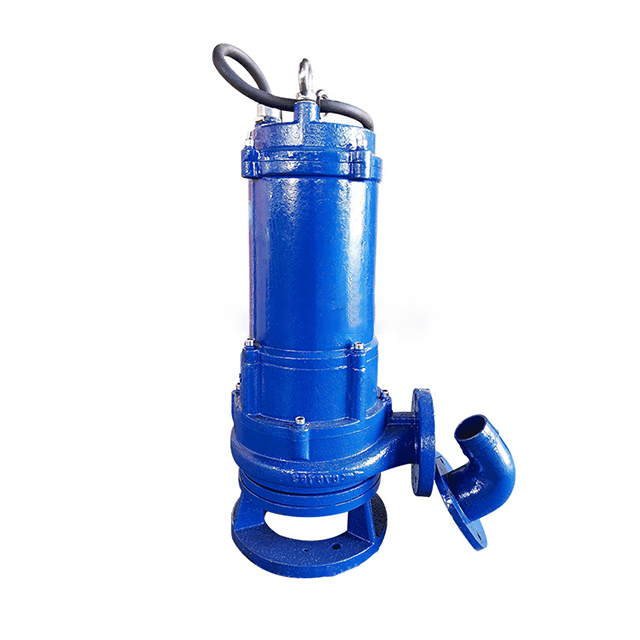

Caractéristique du produit:
Résistance à la corrosion: les composants de surintensité sont en acier inoxydable 304 / 316L, les fluoroplastiques (tels que le PVDF, le PTFE) ou les matériaux composites en polymère, et peuvent résister à des milieux d'acide / alcalins puissants avec pH 2-14.
Une conception de colmatage NTI: des roueurs ouverts / fermés avec une structure de canal d'écoulement large peuvent accueillir jusqu'à 40% du diamètre de la pompe avec un diamètre de particules maximal (comme une pompe DN50 qui peut accueillir des particules de 20 mm).
Fiabilité d'étanchéité: joint mécanique à double extrémité + joint d'alimentation de la roue auxiliaire, taux de fuite <0,01 ml / h, durée de vie ≥ 8000 heures.
Économie d'énergie et efficace: l'efficacité est améliorée de 15% à 20% par rapport aux pompes d'égout ordinaires, équipées de moteurs à haute efficacité IE3 / IE4, et la consommation d'énergie complète est réduite de 30%.
La conception de composants hydrauliques de coupe à double canal unique comprend une lame rotative de coupe installée sur la roue de la pompe à eau et une lame fixe installée à l'entrée. La lame rotative et la lame fixe sont forgées de l'alliage dur. Les impuretés du milieu transportées sont écrasées avant d'entrer dans le canal de la roue, telles que des gants, des sacs tissés en plastique et d'autres débris, qui peuvent être instantanément écrasés et aspirés.
Portée de l'application:
① Décharge des eaux usées d'entreprise.
② Système de décharge de l'usine de traitement des eaux usées urbaines.
③ Subway, sous-sol, station de drainage du système de défense aérienne civile.
④ Décharge des eaux usées des hôtels et des immeubles de grande hauteur.
⑤ Stations de drainage des eaux usées dans les zones résidentielles.
⑥ Décharge de suspension dans les sites de génie municipal et de construction.
⑦ Le système d'approvisionnement en eau d'une usine d'eau.
⑧ Décharge des eaux usées des fermes reproductrices et irrigation des terres agricoles rurales.
⑨ Exploration des mines et soutenir l'équipement de traitement de l'eau.
⑩ Au lieu de porter les épaules des gens, sucez et transportez la boue de rivière.
Les conditions d'utilisation sont que la température de l'eau est ≤ 60 ℃ et la valeur du pH liquide est de 4 à 10.
Structure et conception du matériau:
1. Structure du corps de la pompe
Composants hydrauliques: adoptant une conception d'ouverture arrière, la roue et le joint peuvent être maintenus sans démonter le pipeline (voir figure 1).
2. Type de roue
Renvoi fermé: adapté à une faible viscosité et à faible teneur en solide (≤ 5%), avec une efficacité allant jusqu'à 75%.
Rouade semi-ouverte: contenu solide ≤ 15%, conception autonome pour empêcher l'enchevêtrement des fibres.
Roustonière de courant de Foucault: pour les conditions d'usure élevées, la capacité de débit est augmentée de 50%.
3. Système d'étanchéité de l'arbre
Joint mécanique: anneau résistant aux carbures SIC / SIC ou en tungstène, résistance à la température -20 ℃ ~ 150 ℃.
Joint d'alimentation: la lame arrière génère une pression négative pour bloquer les fuites moyennes, adaptées aux milieux contenant des particules cristallines.
Élection du matériau
composant | Matériaux facultatifs | Médium applicable | limitation de température |
Corps de pompe / roue | 304 en acier inoxydable | Eaux usées à ions d'acide faible et de chlorure | 120 ℃ |
316L en acier inoxydable | Acides forts (comme l'acide sulfurique, l'acide chlorhydrique) | 150 ℃ | |
Doublure fluoroplastique (PTFE) | Acide concentré, solvant organique | 100 ℃ | |
joint mécanique | carbure de silicium | Medium contenant des particules dures | 250 ℃ |
essieu | 2CR13 Placage de chrome dur | Conditions de fonctionnement à charge élevée | 200 ℃ |
Principe de travail:
Le moteur entraîne la rotation de la roue à une vitesse élevée (1450-2900 tr / min) et la force centrifuge jette le milieu vers le boîtier de la pompe, qui est ensuite sous pression par le volute et déchargé. La chambre de séparation des gaz-liquides est conçue pour gérer les milieux avec une teneur en gaz de ≤ 20% et empêcher la cavitation. Le système d'auto-refroidissement unique refroidit la chambre scellée à travers le trou de reflux, garantissant un fonctionnement stable dans des conditions de température élevée.
Exemple de courbe de performance (prendre AF50-32-160 comme exemple)
Plage de débit: 10-30m ⊃3; / h
Plage de tête: 15-35m
Courbe de puissance: point d'efficacité de pointe de 22 kW, permettant une surcharge à court terme de 10%.
NPSHR: ≤3,5 m ， Il est nécessaire de configurer une installation de perfusion ou un réservoir d'admission d'eau.
Scénarios d'application et directives de sélection
1.1 Applications typiques
Industrie chimique: transporter des liquides corrosifs tels que l'acide sulfurique, l'acide chlorhydrique et l'hydroxyde de sodium (cas: une plante chimique a utilisé une pompe doublée de PTFE pour transporter des acides déchets avec du pH = 1, qui fonctionnaient en continu pendant 2 ans sans corrosion).
Electroplate des eaux usées: traiter les eaux usées hautement toxiques contenant des ions de cyanure et de chrome, équipés de moteurs à l'épreuve des explosions (Ex d iib T4).
Euets municipaux: station de pompage de levage des eaux usées, traitant des eaux usées domestiques contenant des fibres et des impuretés en plastique, équipées de dispositifs de coupe.
1.2 Méthode de sélection à cinq étapes
Caractéristiques moyennes: valeur de pH, densité (kg / m ⊃3;), teneur en solide et taille des particules.
Débit / tête: calculé sur la base de la résistance du réseau de pipeline, avec une marge réservée de 10% à 15%.
Association des matériaux: reportez-vous au tableau du taux de corrosion (par exemple le taux de corrosion 316L <0,1 mm / an dans l'acide chlorhydrique à 60 ℃).
Méthode d'installation: installation sèche (protection IP55) ou installation submersible (IP68, profondeur de plongée maximale de 10 m).
Certification de conformité: certification de preuve d'explosion (ATEX), certification sanitaire (FDA), etc.
Entretien et dépannage
1.1 Entretien quotidien
Éléments d'inspection hebdomadaires: valeur de vibration (≤ 4,5 mm / s), température de portance (≤ 75 ℃), surveillance des fuites.
Articles d'inspection annuels: Remplacez les joints mécaniques et vérifiez l'usure des traits (amincissement maximum admissible de 2 mm).
1.2 Diagnostic de défaut commun
Phénomène de défaut | Raisons possibles | Solution |
Flux insuffisant | Blocage / usure de la roue | Nettoyer ou remplacer la roue |
vibration anormale | Dommage à la flexion ou à la flexion de la tige | Redresser l'arbre / remplacer les roulements SKF |
fuite de sceau | Cristallisation ou vieillissement de la surface d'étanchéité | Rincer la chambre d'étanchéité / remplacer le composant d'étanchéité |
